Назначение и принцип работы
АВР контролирует внешнюю сеть и управляет переходом на резервное питание. При пропадании или недопустимом снижении напряжения блок подаёт команду запуска генератора и переключает нагрузку после выхода установки на рабочий режим.
После восстановления сети АВР возвращает потребителей на основной источник. Генератор продолжает работать без нагрузки в течение предусмотренного алгоритмом времени для охлаждения, затем останавливается.
В синхронизированной электростанции АВР взаимодействует с общим щитом распределения нагрузки и системой синхронизации. Для поочерёдной работы агрегатов может применяться программируемое управление по расписанию.
Комплектацию проверяют по выбранной модели. У серий ВП, ВР, ЗР и МП в индивидуальных таблицах производителя АВР указан как имеющийся. Для ЛМ, ЯП, ТП, MAN и ФАС-50/70М внешний щит рассматривается как дополнительное оснащение.
Принцип работы

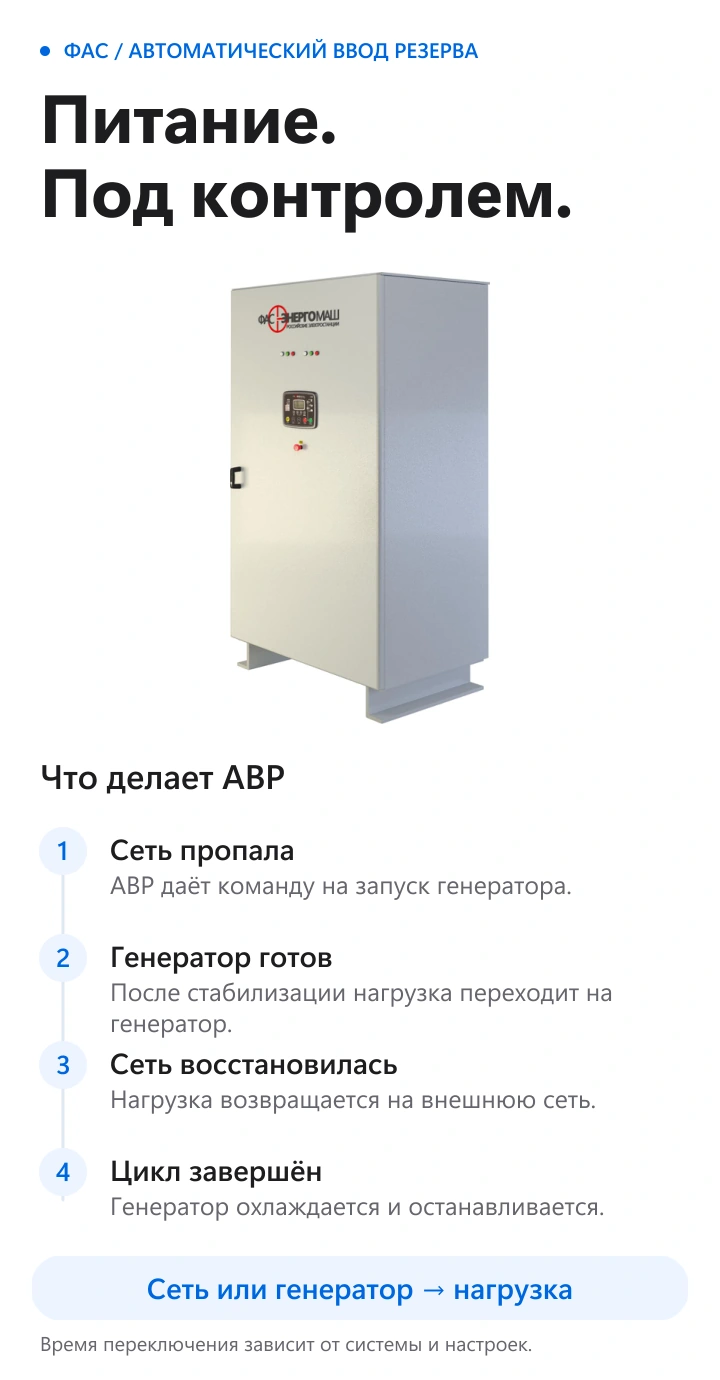

Логика АВР: запуск и переход на генератор при сбое сети, затем возврат нагрузки на сеть, охлаждение и остановка генератора.
Параметры выбора
- Количество фаз, напряжение и расчётный ток.
- Перечень резервируемых потребителей.
- Условия запуска, переключения и возвращения на сеть.
- Взаимодействие с контроллером генератора или комплекса.

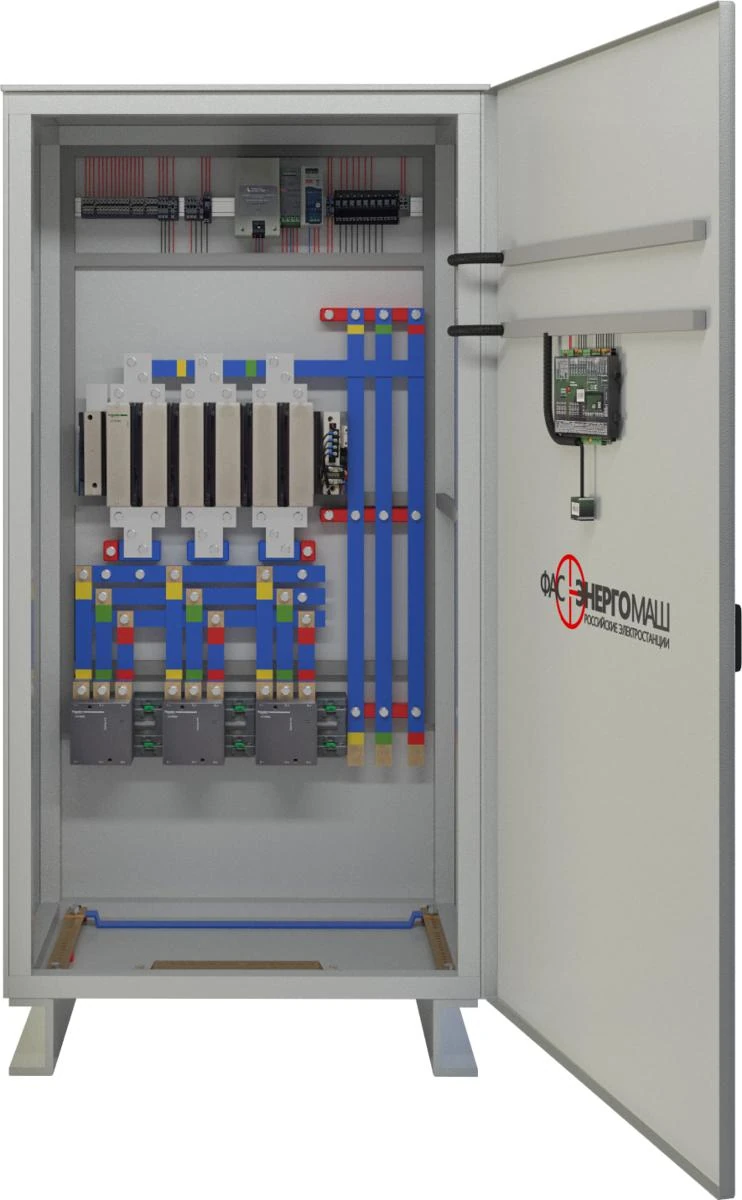

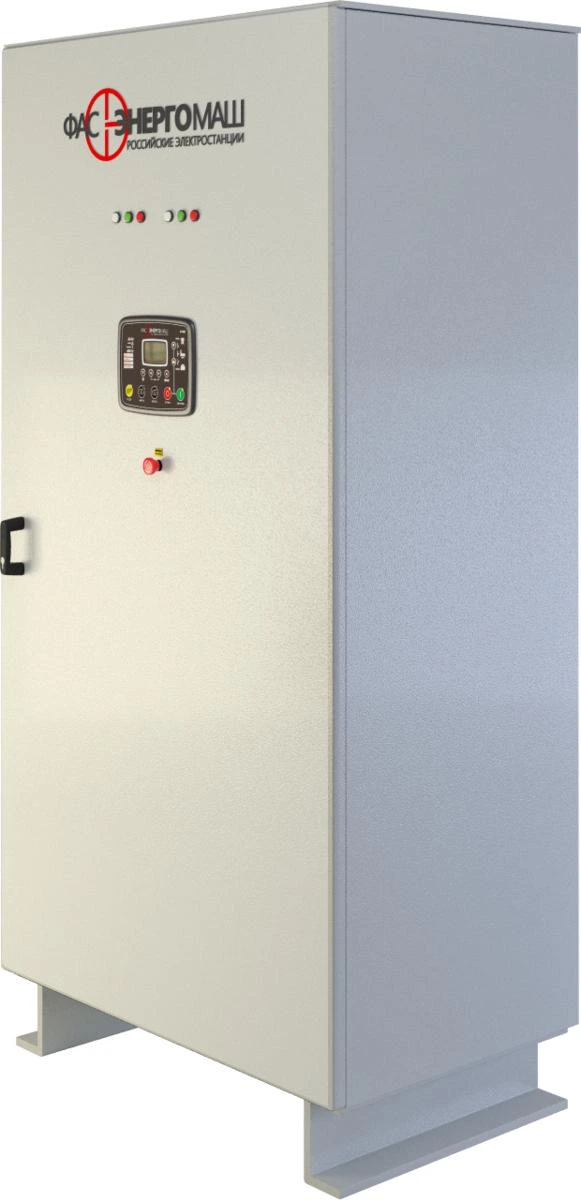

Фотографии и габаритные схемы
Подбор генератора и комплектации
Совместимость оборудования и состав решения определяются для выбранной модели и объекта. Перейти к генераторам ФасЭнергоМаш или отправить запрос в Нефтепродукттехника.
