Назначение и принцип работы
Тепловой модуль позволяет получать полезное тепло одновременно с электрической энергией. Тепло снимают с выхлопных газов и системы охлаждения двигателя, затем через теплообменник передают во внешний контур.
Система включает теплообменные узлы, внутренний контур и средства отвода избыточного тепла. Подбор зависит от электрической нагрузки генератора и потребности объекта в горячей воде, отоплении или технологическом тепле.
Для генераторов от 40 кВт у производителя имеются разработанные технические решения. Для меньшей мощности требуется индивидуальное проектирование. Наличие общей опции в каталоге не означает, что тепловой модуль уже входит в базовый генератор.

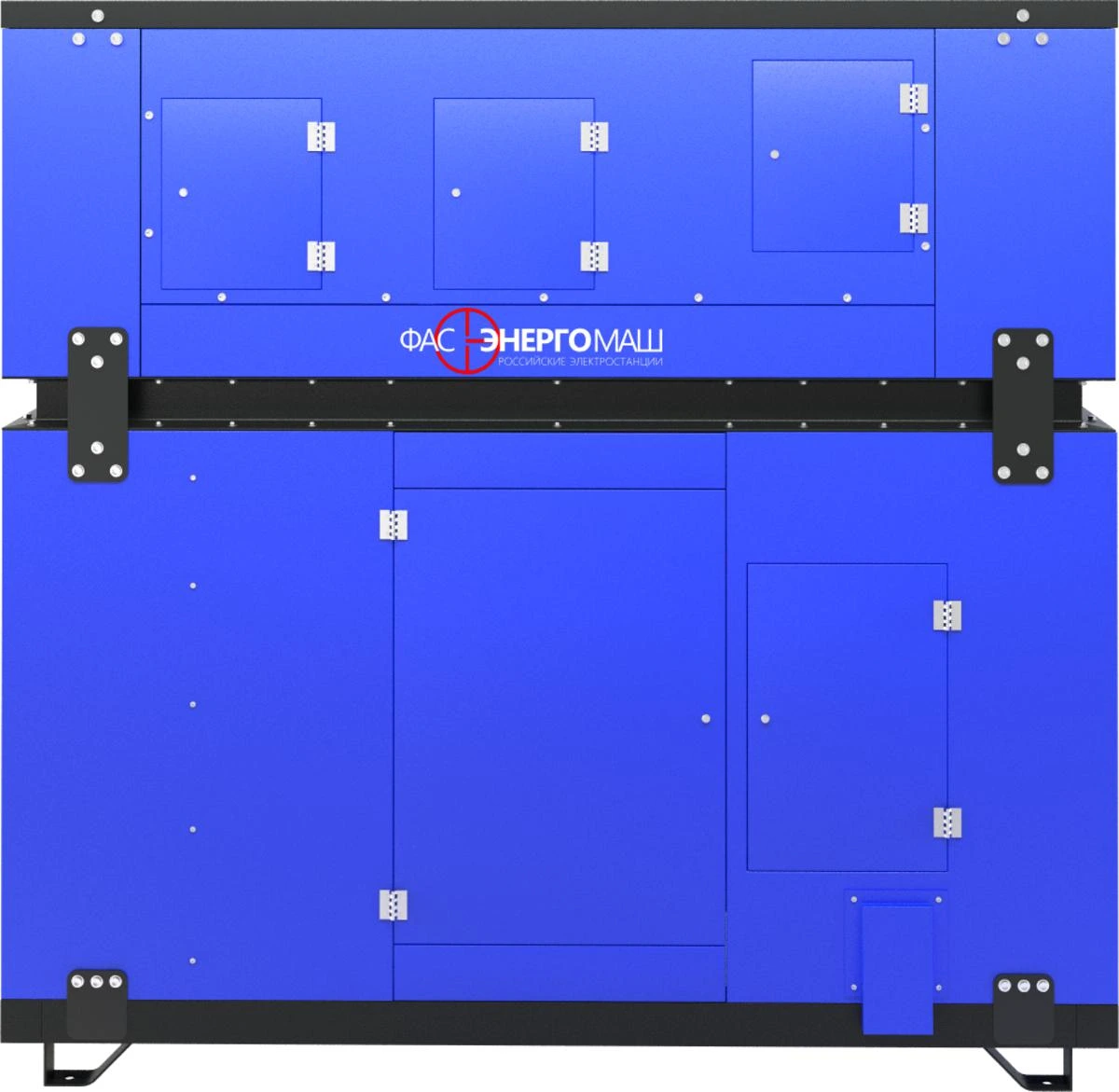

Готовый вариант ФАС-50/70М включает генератор ФАС-50-3/МП и тепловой модуль ФАС-ТМ100: 50 кВт электрической и 70 кВт тепловой мощности. Для остальных установок тепловую мощность определяют по выбранному двигателю, режиму работы и параметрам контура.
Принцип работы
ФАС-50/70М: 50 кВт электрической мощности и 70 кВт тепловой мощности при указанном режиме. Это два разных вида мощности.
Параметры выбора
- Графики потребления электричества и тепла.
- Температура и расход теплоносителя.
- Схема подключения к внешнему тепловому контуру.
- Отвод избыточного тепла при сезонном снижении нагрузки.

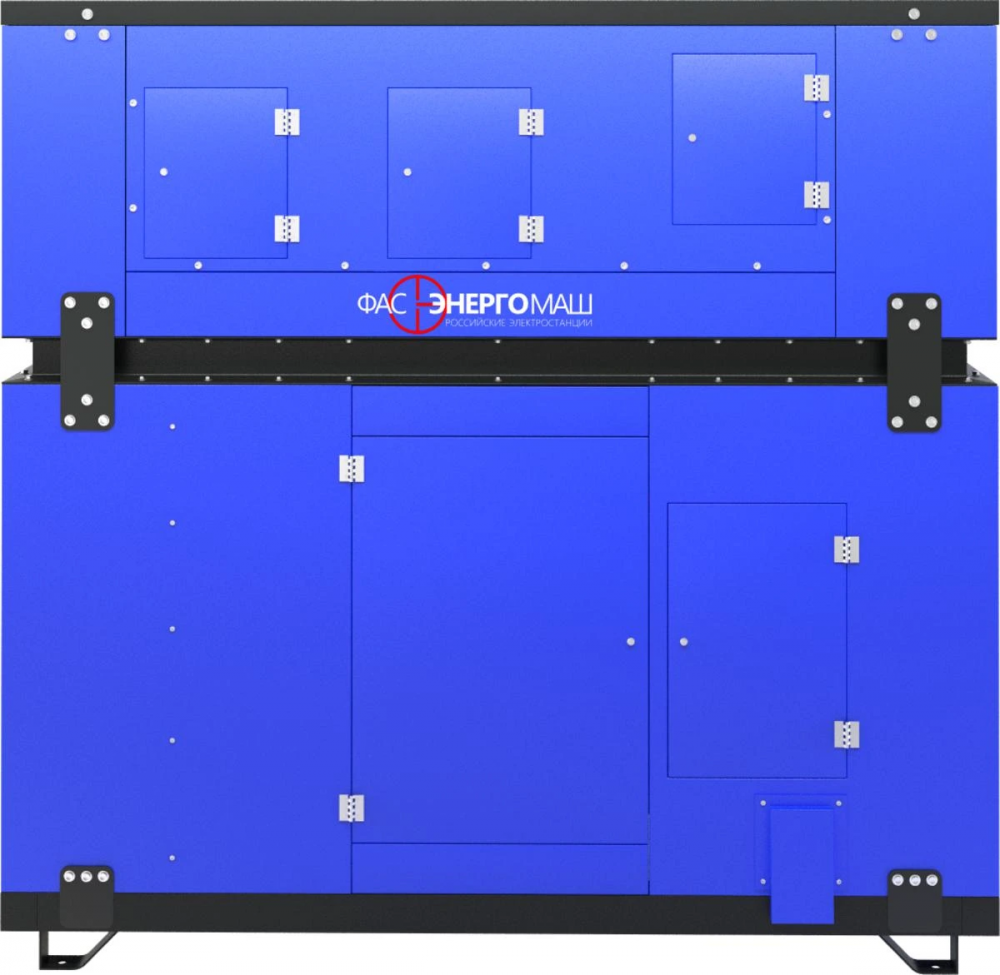

Фотографии и габаритные схемы
Подбор генератора и комплектации
Совместимость оборудования и состав решения определяются для выбранной модели и объекта. Перейти к генераторам ФасЭнергоМаш или отправить запрос в Нефтепродукттехника.
