Современное газобаллонное оборудование объединило несколько задач: компактное хранение, передачу топлива, подготовку и точное дозирование. У этой системы нет одного изобретателя и одной даты рождения.
Проследим, как свойства пропана, конструкция баллонов и развитие подачи топлива связаны с появлением автомобильного ГБО — и почему история приводит к инфраструктуре АГЗС.

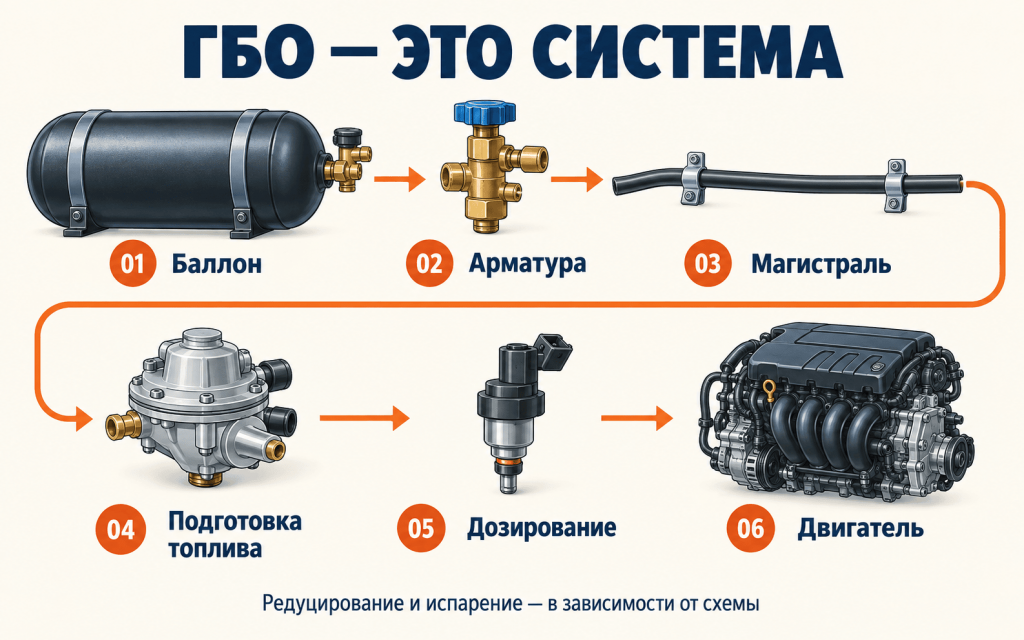

Почему одного баллона недостаточно
Баллон позволяет взять топливо с собой. Чтобы двигатель получил нужную топливовоздушную смесь, необходимы также заправочная и запорная арматура, магистраль, подготовка топлива и дозирование. Каждый участок решает свою задачу, а вместе они образуют топливную систему.
В классической испарительной LPG-схеме редуктор-испаритель снижает давление и переводит жидкое топливо в газовую фазу. После этого смеситель или форсунки дозируют его. Существуют и системы жидкофазного впрыска LPG: подготовка в них устроена иначе.
Как жидкая фаза сделала LPG удобным для транспорта

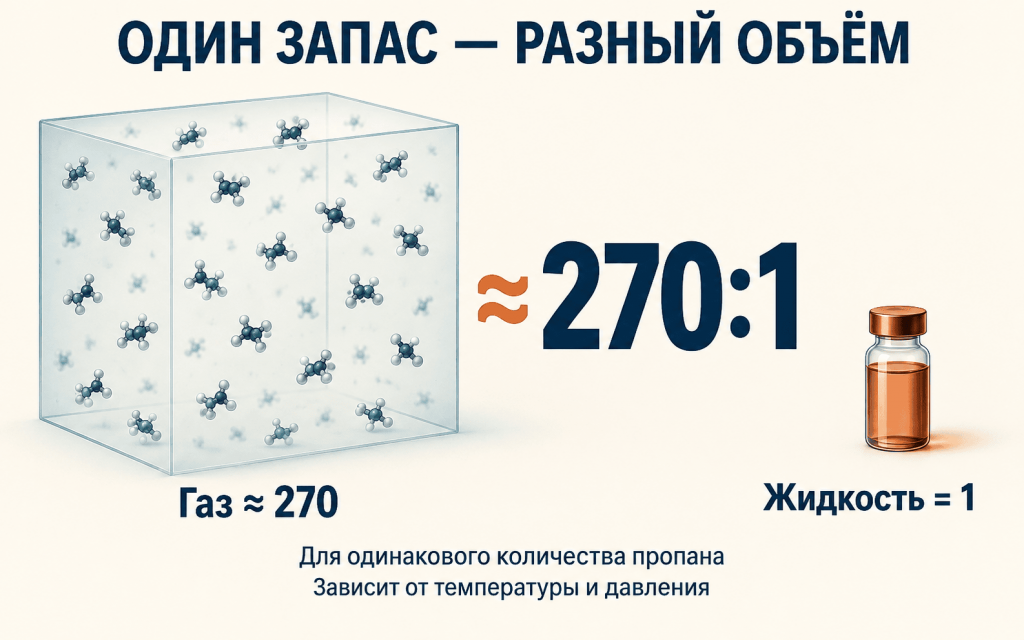

При обычных условиях пропан — газ. Под давлением его можно хранить в жидкой фазе, а при снижении давления он испаряется. Для автомобиля это означает возможность разместить запас топлива в сравнительно небольшом объёме.
LPG — сжиженный углеводородный газ, или СУГ. Автомобильный LPG может быть пропаном или пропан-бутановой смесью. В баллоне одновременно присутствуют жидкая и паровая фазы; давление зависит от состава топлива и температуры.

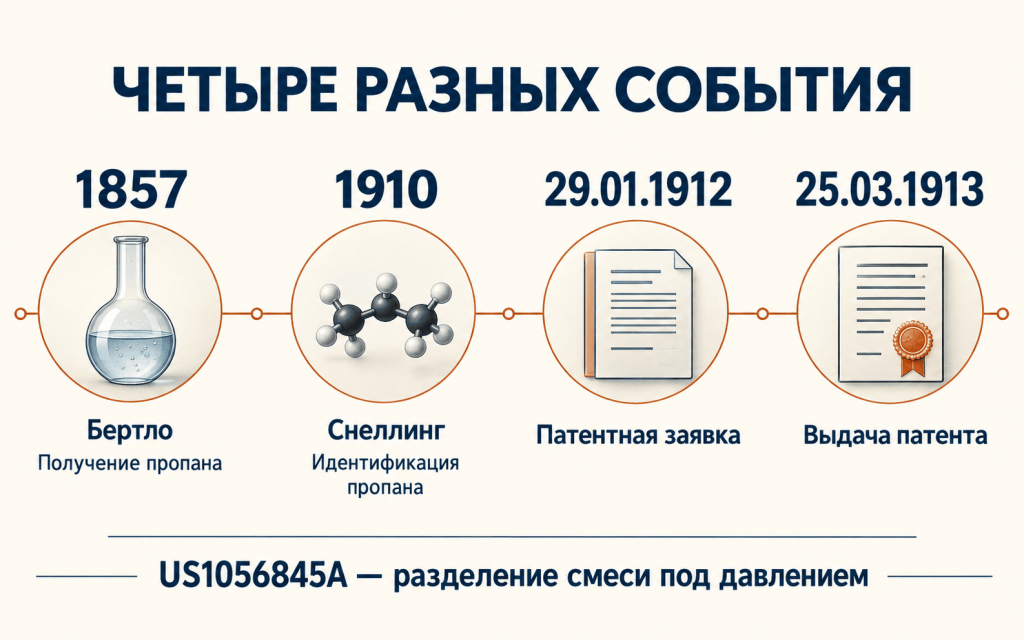

1857, 1910, 1912 и 1913: разные события
Марселен Бертло получил пропан ещё в 1857 году. Роль Уолтера О. Снеллинга связана с другим событием: в 1910 году, работая в U.S. Bureau of Mines, он идентифицировал пропан среди летучих компонентов natural-gas gasoline. Это одна из важных точек ранней LPG-индустрии.
Патент описывает фракционное разделение смеси под давлением: полное испарение и последовательную конденсацию компонентов при разных температурах. Среди выделяемых фракций упоминаются этан и пропан. Его предмет — технологический процесс, а не изобретение автомобильного ГБО.

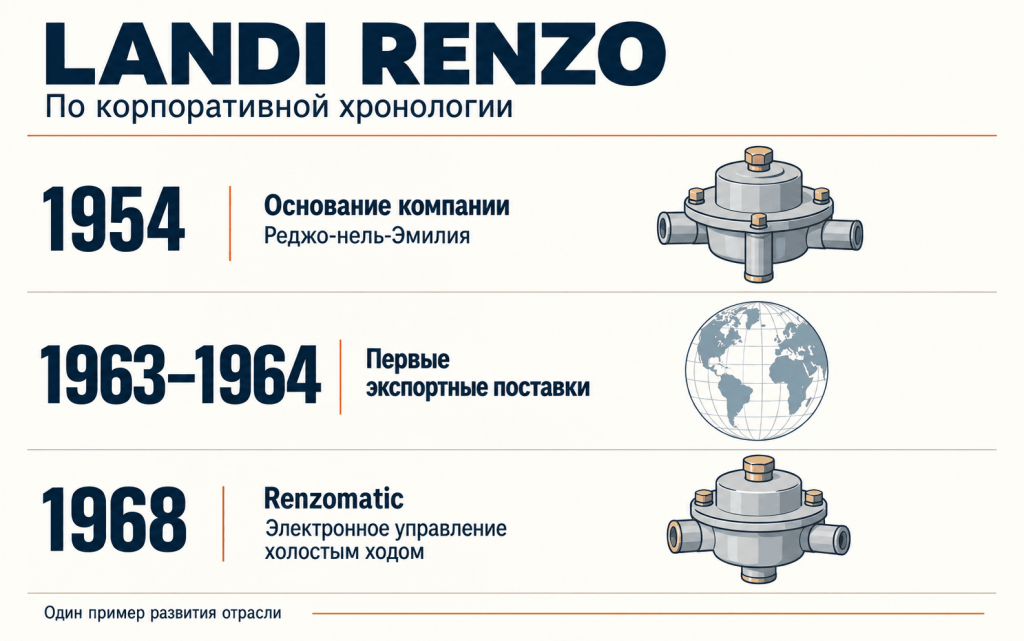

Landi Renzo: документированный пример развития отрасли
По официальной истории Landi Renzo, в 1954 году Ренцо Ланди и Джованнина Доменикини основали в Реджо-нель-Эмилии Officine Meccaniche Renzo Landi. Компания специализировалась на автомобильных смесителях.
К 1963–1964 годам та же хронология относит первые поставки в Японию, Францию, Бельгию и Нидерланды. Источник не распределяет страны между этими годами. Отчёт на Borsa Italiana также отмечает Renzomatic 1968 года — LPG-редуктор с электронным управлением холостым ходом.

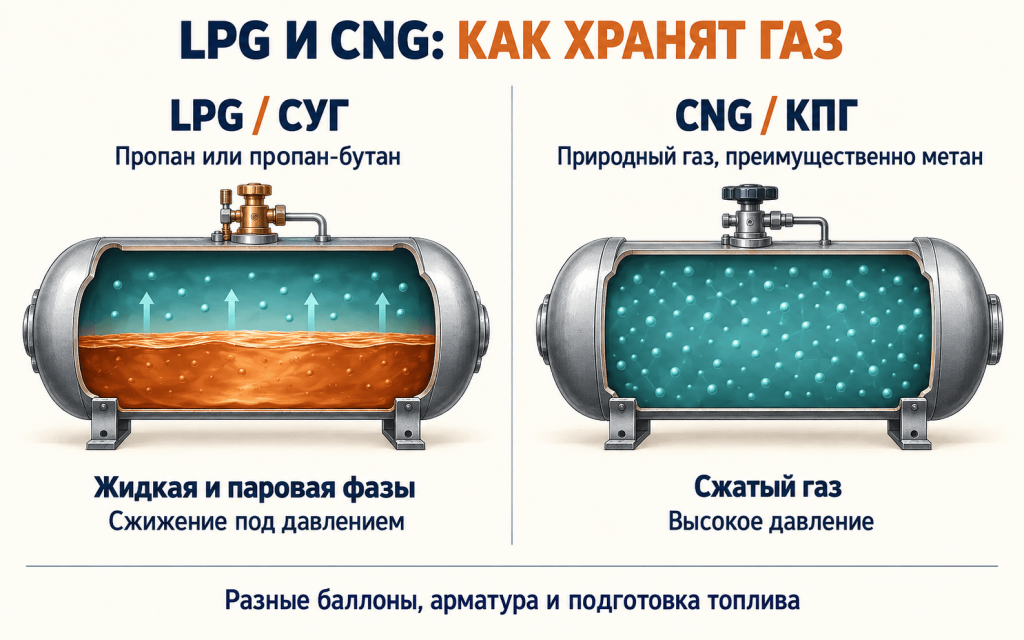

LPG и CNG: два способа хранить газ
Выражение «автомобиль на газу» может относиться к разным видам топлива. LPG/СУГ и CNG/КПГ различаются составом, фазовым состоянием на борту и необходимым оборудованием.
| Параметр | LPG / СУГ | CNG / КПГ |
|---|---|---|
| Топливо | Пропан или пропан-бутан | Природный газ, преимущественно метан |
| Состояние в баллоне | Жидкая и паровая фазы | Сжатый газ |
| Компактный запас | Сжижение под давлением | Сильное сжатие |
| Оборудование | Баллон и арматура для LPG | Баллон и арматура для значительно более высокого давления |
| Подготовка | Испарительная схема или жидкофазный впрыск | Редуцирование и дозирование газа |
200 bar в ISO 11439 — reference working pressure, то есть эталонное рабочее давление автомобильных CNG-баллонов. Стандарт допускает другие рабочие значения. Рабочее давление определяется для полностью заполненного баллона при установившейся температуре 15 °C.
Поэтому LPG и CNG нельзя использовать как взаимозаменяемые названия. Различаются баллоны, арматура и подготовка топлива; LPG-схема не переносится на CNG автоматически.

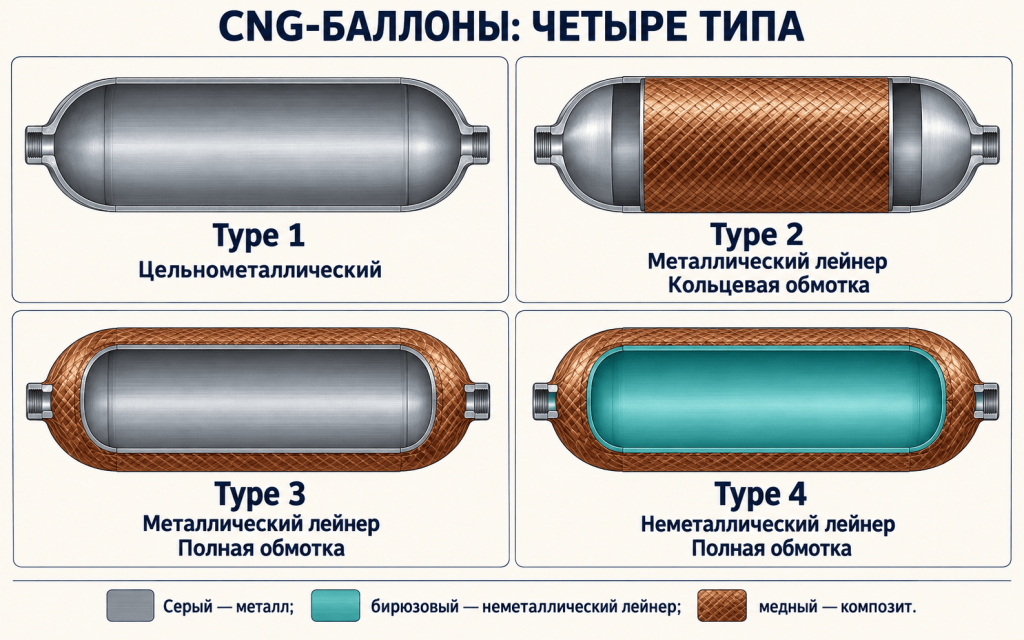

Лейнер и обмотка: четыре типа CNG-баллонов
Высокое давление требует прочного сосуда, а автомобиль должен постоянно возить его массу. Композит позволяет перераспределить нагрузку между внутренним элементом и внешней оболочкой.
Лейнер — внутренний герметизирующий элемент баллона. В одних конструкциях он участвует в восприятии нагрузки, в других силовую функцию принимает композитная обмотка.
- Type 1: цельнометаллический баллон.
- Type 2: нагруженный металлический лейнер с композитной кольцевой обмоткой цилиндрической части.
- Type 3: нагруженный металлический лейнер с полной композитной обмоткой цилиндра и днищ.
- Type 4: ненагруженный неметаллический лейнер с полной композитной обмоткой.
Такое разделение функций помогает облегчать конструкцию. Типы 1–4 — классы устройства баллонов, а не доказанная единая хронология смены поколений.

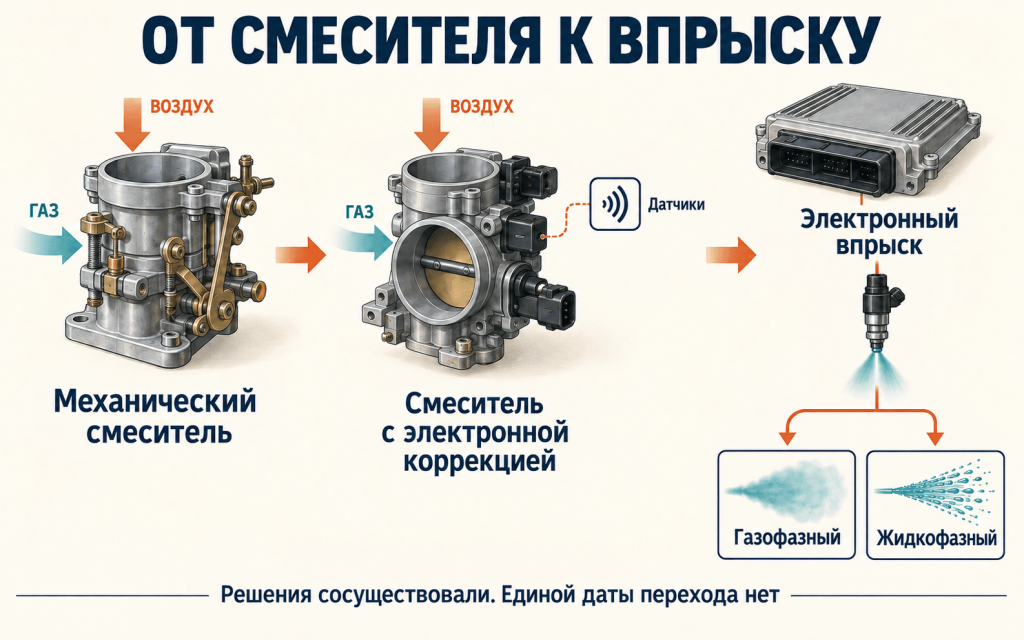

Как подача газа получила электронное управление
В механической смесительной системе дозирование зависело от потока воздуха и разрежения. Возможности точной коррекции смеси были ограничены.
Промежуточным решением стали смесительные системы с обратной связью и электронной коррекцией. Датчики позволяли оценивать режим работы, а исполнительные устройства — менять подачу. Renzomatic 1968 года иллюстрирует электронное управление отдельной функцией.
В электронно управляемом впрыске ЭБУ обрабатывает сигналы датчиков, а форсунки дозируют топливо. Для LPG развивались газофазный и жидкофазный варианты. Работы SAE документируют и смесительные системы, и разработки впрыска.
От бортового запаса — к заправочной инфраструктуре
История автомобильного ГБО соединяет свойства топлива, конструкцию сосуда и управление подачей. Жидкая фаза LPG помогает компактно разместить запас, CNG требует собственного решения для высокого давления, а дозирование связывает топливо с режимом работы двигателя.
Когда запас топлива находится на борту, его нужно регулярно пополнять. Здесь начинается отдельная тема — инфраструктура хранения и выдачи топлива. Следующий материал цикла продолжит историю СУГ и современной АГЗС.
Современная сторона топливной инфраструктуры
С оборудованием для этой части отрасли можно познакомиться на сайте «Нефтепродукттехники».
Посмотреть газовое оборудованиеВопросы и ответы
Кто изобрёл автомобильное ГБО?
Единственного изобретателя у системы нет. Она объединяет решения для хранения, передачи, подготовки и дозирования топлива. Патент Снеллинга 1913 года относится к разделению смеси, а не к созданию всего ГБО.
Любой автомобильный газ хранится как жидкость?
Нет. Для LPG характерны жидкая и паровая фазы в баллоне. CNG, преимущественно метан, остаётся сжатым газом.
Соотношение 270:1 всегда одинаково?
Нет. Это приближённый учебный пример для одинакового количества пропана. Объёмы зависят от температуры и давления.
Все CNG-баллоны рассчитаны на 200 bar?
ISO 11439 использует 200 bar как эталонное рабочее давление и допускает другие значения. Его нельзя считать единственным давлением для всех систем.
Type 1–4 — поколения ГБО?
Это классы конструкции CNG-баллонов. Они описывают материалы и распределение нагрузки между лейнером и обмоткой.
Электронный впрыск LPG бывает только газофазным?
Существуют газофазный и жидкофазный варианты. До впрыска развивались смесительные системы с электронной коррекцией; разные решения сосуществовали.
Источники
- NIST — Reference Equation of State for Propane — Идентификация пропана Снеллингом в 1910 году.
- Acetylene and Its Polymers — Получение пропана Бертло в 1857 году; научная монография, доступна копия на зеркале.
- Патент US1056845A — Даты заявки и выдачи, процесс фракционного разделения смеси.
- U.S. DOE — Intermediate Energy Infobook — Приближённое соотношение объёмов пропана 270:1.
- Официальная история Landi Renzo — Основание компании и первые экспортные поставки.
- Borsa Italiana — отчёт о Landi Renzo — Вехи компании, включая Renzomatic 1968 года; аналитический отчёт.
- U.S. DOE AFDC — Propane Fuel Basics — Пропан и хранение LPG под давлением.
- U.S. DOE AFDC — Natural Gas Fuel Basics — CNG как сжатый природный газ.
- ISO 11439:2013 — Эталонное рабочее давление и область применения стандарта.
- ISO 11439 — термины и определения — Лейнер, обмотка, рабочее давление и типы баллонов.
- SAE 892144 — Оценка смесительного оборудования; использована открытая аннотация.
- SAE 2003-01-3260 — Разработка газофазного впрыска; использована открытая аннотация.
- SAE 2014-01-2613 — Пример жидкофазного впрыска LPG; использована открытая аннотация.
