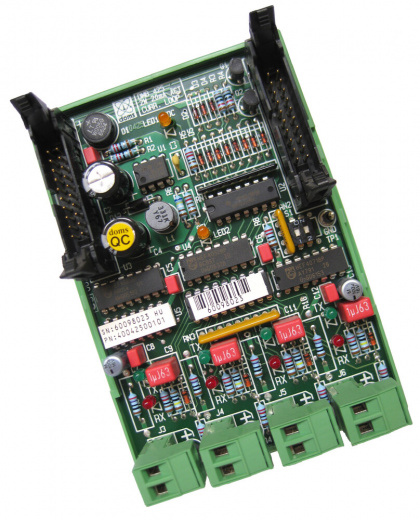

Четырехканальный модуль активной двухпроводной токовой петли 20 мА для подключения неадресуемого оборудования к шине DMB контроллера DOMS PSS 5000.
Описание и назначение
DOMS DMB425 соединяет внутреннюю мультиплексированную шину DMB контроллера PSS 5000 с оборудованием, использующим активную двухпроводную токовую петлю 20 мА. Модуль формирует четыре независимые линии и применяется с протоколами, в которых адрес подключаемого устройства не передается в сообщении.
Поддерживаются Satam 82D на скорости 4800 бит/с, Satam 008 на 900 бит/с, Bennett и «Промприбор Ливны» на 4800 бит/с, а также Schlumberger M3000, M4000, IVPE и COCA на 1200 бит/с. Общий рабочий диапазон модуля — от 300 до 9600 бит/с.
Ток в линии присутствует, когда подключенное оборудование находится в состоянии покоя; передача данных в обоих направлениях выполняется разрывом токовой петли. Схема контроля линии определяет отключение оборудования не более чем за одну секунду. Из-за этой функции модуль не поддерживает передачу сигнала Break со стороны ТРК.
Десять светодиодов показывают питание, выбор адреса модуля, передачу и прием по каждой из четырех линий. Переключатель S1 назначает модулю одну из четырех групп каналов: P1–P4, P5–P8, P9–P12 или P13–P16. На шине могут быть адресованы до четырех DMB425, обеспечивая подключение до 16 внешних устройств. Монтаж выполняется на DIN-рейку 35 мм внутри корпуса контроллера.
Технические характеристики
- назначение: подключение неадресуемого оборудования к шине DMB
- внешний интерфейс: активная двухпроводная токовая петля 20 мА
- количество внешних подключений: 4
- внутренние разъемы DMB: 2
- количество адресуемых модулей DMB425: до 4
- общее количество внешних устройств при четырех модулях: до 16
- скорость обмена: 300–9600 бит/с
- минимальная задержка ответа внешнего устройства: 100 мкс
- типичный ток петли: 20 мА при напряжении на клеммах 2,6 В
- максимальный ток короткого замыкания петли: 30 мА
- время определения подключения и отключения оборудования: не более 1 с
- номинальное питание: 12 В переменного тока
- допустимый диапазон питания: 10–16 В переменного тока
- типичный ток потребления: 70 мА при 12 В
- максимальный ток при коротком замыкании линий: 120 мА
- потребляемая мощность: 1,0 Вт в нормальном режиме, до 1,2 Вт при коротком замыкании линий
- индикация: питание, выбор адреса, передача и прием по четырем линиям
- монтаж: DIN-рейка 35 мм внутри корпуса контроллера
- размеры: 75 × 54 × 112 мм
- рабочая температура: −10…+70 °C
- температура хранения: −20…+80 °C
- артикул DOMS: 130742.
