Четырехканальный модуль RS-485 для подключения неадресуемого оборудования к шине DMB контроллера DOMS PSS 5000.
Описание и назначение

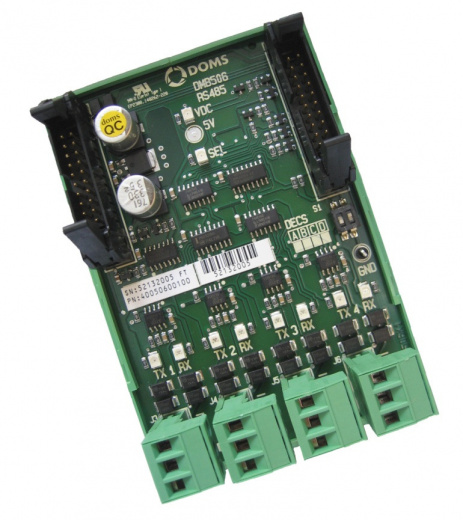

DOMS DMB506 служит аппаратным интерфейсом между внутренней мультиплексированной шиной DMB контроллера PSS 5000 и внешним оборудованием с RS-485. Модуль формирует четыре независимые линии и предназначен для протоколов, в которых адрес подключаемого устройства не содержится в сообщении.
Каждый канал использует трехпроводное подключение: два провода образуют дифференциальную пару RS-485, третий служит общим проводом. Общий провод необходим для помехоустойчивой и надежной работы; эксплуатация без него может привести к повреждению модуля. Диапазон скорости обмена составляет от 300 до 19 200 бит/с. Поддерживается подключение ТРК и ценовых стел Scheidt & Bachmann на скорости 2400 бит/с, а также ценовых стел «АБАТ» на скорости 9600 бит/с.
При отсутствии передачи драйверы RS-485 работают в режиме приема. Стартовый бит переключает линию в режим передачи, а после перехода сигнала из «0» в «1» драйвер возвращается в режим приема с задержкой около 50 мкс. Внешнее устройство должно начинать ответ не ранее чем через 100 мкс после приема последнего байта.
Десять светодиодов отображают питание, выбор адреса модуля, передачу и прием по каждой из четырех линий. Переключатель S1 назначает одну из групп каналов P1–P4, P5–P8, P9–P12 или P13–P16. На шине могут быть адресованы до четырех DMB506, обеспечивая подключение до 16 внешних устройств. Модуль устанавливается на DIN-рейку 35 мм внутри корпуса контроллера.
Технические характеристики
- назначение: подключение неадресуемого оборудования к шине DMB
- внешний интерфейс: трехпроводной RS-485
- количество внешних подключений: 4
- внутренние разъемы DMB: 2
- количество адресуемых модулей DMB506: до 4
- общее количество внешних устройств при четырех модулях: до 16
- скорость обмена: 300–19 200 бит/с
- минимальная задержка ответа внешнего устройства: 100 мкс
- диапазон напряжения интерфейса RS-485: −7…+12 В
- номинальное питание: 12 В переменного тока
- допустимый диапазон питания: 10–16 В переменного тока
- типичный ток потребления: 40 мА при 12 В
- максимальный ток при коротком замыкании линий: 125 мА
- типичная потребляемая мощность: 550 мВт
- индикация: питание, выбор адреса, передача и прием по четырем линиям
- монтаж: DIN-рейка 35 мм внутри корпуса контроллера
- размеры: 75 × 54 × 112 мм
- рабочая температура: −10…+50 °C
- температура хранения: −20…+80 °C
- артикул DOMS: 142292.
