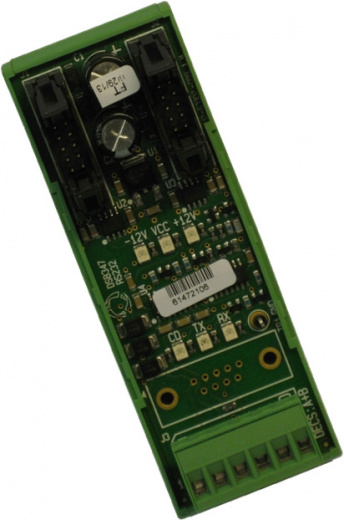

Одноканальный интерфейсный модуль RS-232 для контроллеров DOMS PSS 5000. Обеспечивает соединение шины DSB с внешним устройством, использующим последовательный интерфейс RS-232.
Описание и назначение
DOMS DSB347 служит аппаратным интерфейсом между внутренней последовательной шиной DSB контроллера PSS 5000 и внешним устройством с портом RS-232. Модуль поддерживает один канал связи, соответствует требованиям EIA-232E и CCITT V.28 по уровням сигналов и работает на скоростях от 300 до 115 200 бит/с.
Внешнее оборудование подключается к шестиконтактному разъему RS-232. Поддерживаются линии передачи TX, приема RX, общий провод Signal GND и сигнал Carrier Detect. Если Carrier Detect не используется, вход можно оставить неподключенным: его состояние поддерживается внутренней подтяжкой. Исполнение DSB347 002 дополнительно оснащено разъемом DB9 и позволяет подключать компьютер через нуль-модемный кабель.
Состояние модуля контролируется по шести светодиодам: три индикатора отображают наличие питающих напряжений +5, +12 и −12 В, зеленый показывает передачу данных, красный — прием, желтый — состояние Carrier Detect. Печатная плата установлена в адаптерный корпус для монтажа на DIN-рейку TS 35. При питании от одного источника +12 В модуль сохраняет работоспособность, но выход −12 В недоступен.
Технические характеристики
- назначение: преобразование шины DSB в интерфейс RS-232
- количество каналов DSB: 1
- внутренние разъемы DSB: 2, соединены параллельно
- внешний интерфейс: RS-232, шестиконтактный разъем
- поддерживаемые сигналы: TX, RX, Signal GND, Carrier Detect, выходы +12 и −12 В
- скорость обмена: 300–115 200 бит/с
- входное сопротивление: RX — 5 кОм, Carrier Detect — 4 кОм
- максимальный ток выходов +12 и −12 В: 55 мА
- системное питание: 2 × 12 В переменного тока
- типичная потребляемая мощность: 0,4 Вт без дополнительной нагрузки на выходе +12 В
- индикация: +5 В, +12 В, −12 В, TX, RX и Carrier Detect
- монтаж: DIN-рейка TS 35
- размеры: 40 × 112 × 52 мм
- рабочая температура: 0…+50 °C
- температура хранения: −20…+80 °C
- артикул варианта 001: 123240
- артикул варианта 002 с DB9: 137302.
