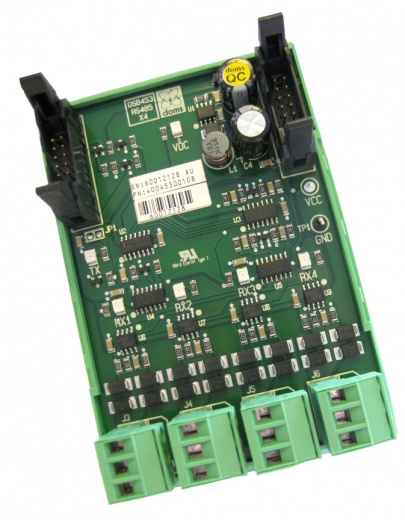

Четырехканальный модуль RS-485 для подключения адресуемых устройств к шине DSB контроллера DOMS PSS 5000.
Описание и назначение
DOMS DSB453 служит аппаратным интерфейсом между внутренней шиной DSB контроллера PSS 5000 и внешним оборудованием с RS-485. Модуль формирует четыре трехпроводные линии и предназначен для протоколов, в которых адрес подключаемого устройства передается в составе сообщения.
Каждая линия использует дифференциальную пару «+»/«−» и общий провод GND. Общий провод повышает помехоустойчивость и стабильность обмена. Передача выполняется в полудуплексном режиме на одной из двух скоростей — 9600 или 19 200 бит/с. Подключаемое устройство должно выдерживать паузу не менее 100 мкс между приемом последнего байта запроса и началом ответа.
Для диагностики предусмотрены шесть светодиодов: общий зеленый индикатор TX показывает передачу данных, четыре красных RX — прием по каждой внешней линии, желтый VDC — наличие питания. Модуль устанавливается в корпус контроллера на DIN-рейку 35 мм.
Технические характеристики
- назначение: преобразование шины DSB в четыре линии RS-485
- внешний интерфейс: трехпроводной RS-485
- количество внешних подключений: 4
- внутренние разъемы DSB: 2
- режим обмена: полудуплексный
- скорость обмена: 9600 или 19 200 бит/с
- минимальная задержка ответа внешнего устройства: 100 мкс
- номинальное питание: 12 В переменного тока
- допустимый диапазон питания: 10–16 В переменного тока
- типичный ток потребления: 25 мА при 12 В
- максимальный ток при коротком замыкании линий: 200 мА
- типичная потребляемая мощность: 340 мВт
- индикация: питание, передача и прием по четырем линиям
- монтаж: DIN-рейка 35 мм внутри корпуса контроллера
- размеры: 75 × 51 × 112 мм
- рабочая температура: 0…+50 °C
- температура хранения: −20…+80 °C
- артикул DOMS: 133768.
