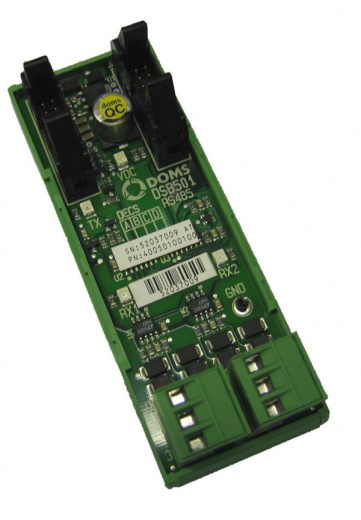

Модуль одинарной ширины с двумя трехпроводными интерфейсами RS-485 для подключения адресуемого оборудования к контроллеру DOMS PSS 5000.
Описание и назначение
DOMS DSB501 соединяет внутреннюю шину DSB контроллера PSS 5000 с двумя внешними линиями RS-485. Модуль предназначен для адресуемого оборудования: идентификатор подключаемого устройства должен передаваться в используемом протоколе обмена.
Каждый внешний канал выполнен как трехпроводной интерфейс RS-485: два провода образуют дифференциальную пару, третий служит общим проводом. Подключение общего провода необходимо для помехоустойчивой и надежной работы линии; его отсутствие может привести к повреждению модуля. Скорость связи настраивается в диапазоне от 300 до 19 200 бит/с, а задержка ответа внешнего устройства должна составлять не менее 100 мкс.
DSB501 занимает один модульный слот шириной 39 мм. Два внутренних разъема DSB позволяют подключить модуль к процессорной плате и продолжить шину на следующий DSB501. Желтый светодиод показывает питание, зеленый — передачу данных, два красных — прием по каждому каналу. Монтаж выполняется на DIN-рейку 35 мм внутри корпуса контроллера.
Технические характеристики
- назначение: преобразование шины DSB в две линии RS-485
- внешний интерфейс: трехпроводной RS-485
- количество внешних подключений: 2
- внутренние разъемы DSB: 2
- скорость обмена: 300–19 200 бит/с
- минимальная задержка ответа внешнего устройства: 100 мкс
- номинальное питание: 12 В переменного тока
- допустимый диапазон питания: 10–16 В переменного тока
- типичный ток потребления: 30 мА при 12 В
- максимальный ток при коротком замыкании линий: 75 мА
- типичная потребляемая мощность: 400 мВт
- индикация: питание, передача и прием по двум линиям
- исполнение: модуль одинарной ширины
- монтаж: DIN-рейка 35 мм внутри корпуса контроллера
- размеры: 39 × 51 × 112 мм
- рабочая температура: 0…+50 °C
- температура хранения: −20…+80 °C
- артикул DOMS: 142012.
