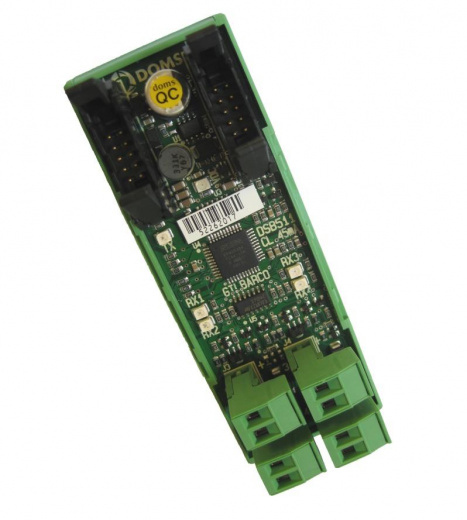

Четырехканальный модуль активной двухпроводной токовой петли 45 мА для подключения совместимых топливораздаточных колонок Gilbarco к контроллеру DOMS PSS 5000.
Описание и назначение
DOMS DSB511 соединяет внутреннюю шину DSB контроллера PSS 5000 с топливораздаточными колонками Gilbarco через активную двухпроводную токовую петлю 45 мА. Модуль формирует четыре независимых канала, подает ток в каждую линию и рассчитан на подключение одной ТРК к одному каналу. Адрес устройства передается в протоколе обмена.
DSB511 поддерживает ТРК семейств Gilbarco HighLine 2, Euroline, Salzkotten EC2000, Salzkotten Sandpiper SK700/SK700 E101 и Encore 300/500 с соответствующим интерфейсом и протоколом. Стандартные скорости обмена оборудования Gilbarco составляют 4800 или 5787 бит/с; максимальная скорость модуля — 19 200 бит/с.
Функция Offline cut-off автоматически отключает канал при отсутствии тока в петле и активирует его после подключения оборудования. Шесть светодиодов показывают питание, передачу и прием данных по каждому из четырех каналов; по индикаторам RX также определяется состояние подключения ТРК. Два внутренних разъема DSB позволяют продолжить шину на следующий модуль.
Допустимая длина линии зависит от сечения проводника и падения напряжения на подключаемом оборудовании. При падении напряжения не более 3,5 В рекомендуемая длина составляет до 100 м для проводника 0,205 мм², до 200 м для 0,412–0,519 мм² и до 300 м для 1,04–1,65 мм². Модуль занимает один слот шириной 40 мм и устанавливается на DIN-рейку 35 мм.
Технические характеристики
- назначение: подключение ТРК Gilbarco к шине DSB
- внешний интерфейс: активная двухпроводная токовая петля 45 мА
- количество внешних подключений: 4
- количество устройств: одно на канал, до четырех на модуль
- внутренние разъемы DSB: 2
- скорость обмена Gilbarco: 4800 или 5787 бит/с
- максимальная скорость обмена: 19 200 бит/с
- типичный ток петли в состоянии покоя: 48 мА при напряжении на клеммах 2,5 В
- максимальный ток короткого замыкания петли: 50 мА
- время определения отключенного оборудования: 15 мс
- номинальное питание: 12 В переменного тока
- допустимый диапазон питания: 10–16 В переменного тока
- ток потребления при работе с одним устройством: 80 мА при 12 В
- максимальный ток при коротком замыкании линий: 185 мА
- типичная потребляемая мощность: 1,1 Вт
- индикация: питание, передача и прием по четырем линиям
- исполнение: модуль одинарной ширины
- монтаж: DIN-рейка 35 мм внутри корпуса контроллера
- размеры: 40 × 51 × 112 мм
- рабочая температура: −30…+55 °C
- температура хранения: −30…+80 °C
- артикул DOMS: 142464.
