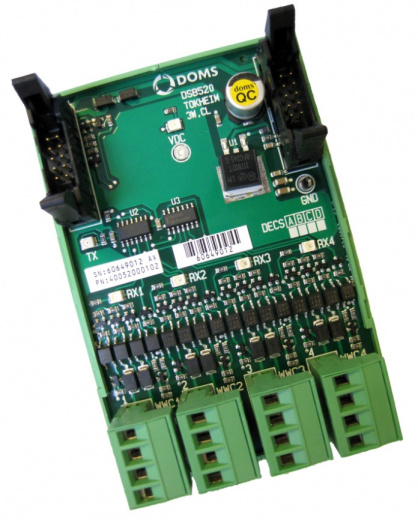

Четырехканальный модуль пассивной трехпроводной токовой петли 20 мА для подключения совместимых ТРК Tokheim к контроллеру DOMS PSS 5000.
Описание и назначение
DOMS DSB520 соединяет внутреннюю шину DSB контроллера PSS 5000 с оборудованием Tokheim через четыре пассивные трехпроводные токовые петли 20 мА. Ток линии формируется подключаемой ТРК. Модуль рассчитан на протоколы с адресацией устройств и подключение одной ТРК к каждому из четырех каналов.
DSB520 поддерживает Tokheim Hengshan/TMC, Premier, UDC, Quantium и WWC, работающие на скорости 9600 бит/с. Четырехконтактный разъем каждого канала имеет два варианта выхода передачи — для оборудования с малым током или с низким пороговым напряжением; одновременно используется только один из них. Контроллер с DSB520 подключается непосредственно к ТРК Tokheim, поэтому отдельный интерфейсный блок Tokheim Model 67 не требуется. DSB520 также служит заменой модуля DSB408.
Шесть светодиодов позволяют контролировать питание, общую передачу данных и прием по каждому из четырех каналов. При отсутствии обмена индикатор RX выключен как для свободной, так и для подключенной линии. Модуль устанавливается на DIN-рейку 35 мм внутри корпуса контроллера.
Технические характеристики
- назначение: подключение ТРК Tokheim к шине DSB
- внешний интерфейс: пассивная трехпроводная токовая петля 20 мА
- количество внешних подключений: 4
- количество устройств: одно на канал, до четырех на модуль
- внутренние разъемы DSB: 2
- скорость обмена поддерживаемых ТРК Tokheim: 9600 бит/с
- максимальная скорость обмена: 19 200 бит/с
- минимальный ток TX для выхода WWC: 5 мА при напряжении покоя более 1 В
- минимальный ток TX для выхода TTD: 10 мА при напряжении покоя менее 1 В
- пороговый ток RX: 5 мА
- максимальное напряжение на разъемах ТРК: 18 В
- номинальное питание: 12 В переменного тока
- допустимый диапазон питания: 10–16 В переменного тока
- типичный ток потребления: 95 мА при 12 В
- типичная потребляемая мощность: 1,3 Вт
- индикация: питание, передача и прием по четырем линиям
- монтаж: DIN-рейка 35 мм внутри корпуса контроллера
- размеры: 75 × 51 × 112 мм
- рабочая температура: 0…+50 °C
- температура хранения: −20…+80 °C
- артикул DOMS: 143357.
