Интеллектуальный интерфейсный модуль IFSF LON с 12 разъемами для подключения сети совместимых устройств к контроллеру DOMS PSS 5000.
Описание и назначение

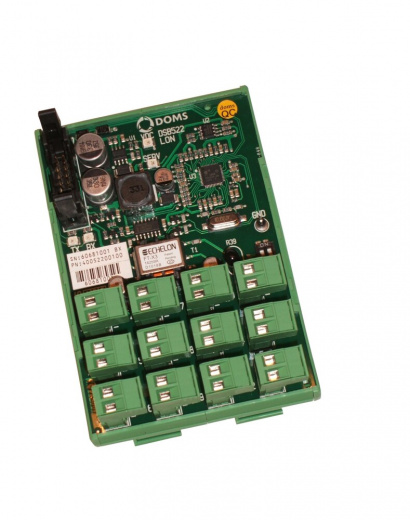

DOMS DSB522 — интеллектуальный интерфейсный модуль для соединения контроллера PSS 5000 с сетью оборудования IFSF, использующей транспорт LON. Аппаратный интерфейс соответствует варианту сигнализации IFSF LON и подключается к одному порту внутренней шины DSB. На один порт DSB устанавливается один модуль DSB522.
Модуль оснащен двенадцатью двухпроводными винтовыми разъемами. К одному разъему допускается подключать несколько устройств IFSF LON при соблюдении требований к общей длине и структуре сети. Поддерживается свободная топология: отдельные линии от модуля к устройствам, общая магистраль с ответвлениями или сочетание этих вариантов. Максимальная суммарная длина кабеля — 500 м, скорость обмена — 78 кбит/с.
Терминирование сети выполняется в одной точке. В DSB522 встроен оконечный резистор, который включается DIP-переключателем. Четыре светодиода показывают наличие питания, передачу, прием и сервисное состояние модуля; сервисный индикатор также помогает определить отсутствие связи с PSS или необходимость настройки назначения P2P. Модуль устанавливается на DIN-рейку 35 мм внутри корпуса контроллера.
Технические характеристики
- назначение: подключение сети устройств IFSF LON к шине DSB
- внешний интерфейс: IFSF LON
- количество внешних разъемов: 12
- тип разъемов: двухпроводные винтовые
- количество модулей на один порт DSB: 1
- топология сети: свободная — звезда, шина с ответвлениями или комбинированная
- скорость сети LON: 78 кбит/с
- кодирование сигнала: Differential Manchester Encoding
- максимальная суммарная длина сети: 500 м
- терминирование: встроенный оконечный резистор с включением DIP-переключателем
- номинальное питание: 12 В переменного тока
- допустимый диапазон питания: 10–16 В переменного тока
- типичный ток потребления: 9 мА в режиме приема, 24 мА при передаче
- индикация: питание, сервисное состояние, передача и прием
- монтаж: DIN-рейка 35 мм внутри корпуса контроллера
- размеры: 75 × 112 × 54 мм
- рабочая температура: −10…+50 °C
- температура хранения: −40…+85 °C
- артикул DOMS: 143576.
