Когенерационная установка ФАС-50/70М вырабатывает 50 кВт электрической и 70 кВт тепловой мощности. В состав входят газовый генератор ФАС-50-3/МП и тепловой модуль ФАС-ТМ100.
Назначение и область применения
ФАС-50/70М предназначена для одновременного получения электрической и тепловой энергии. Электрическая часть построена на газопоршневой установке ФАС-50-3/МП с двигателем ММЗ 246.4. Тепловой модуль ФАС-ТМ100 использует тепло выхлопных газов и охлаждающей жидкости двигателя.
При работе на электрической мощности 50 кВт заявленная тепловая мощность составляет 70 кВт. Тепло можно направлять на нагрев воды и технологические нужды при наличии соответствующей системы отбора. Для расчёта объекта электрическую и тепловую мощности рассматривают раздельно.
Конструкция и оснащение
- Комплект из генератора ФАС-50-3/МП и теплового модуля ФАС-ТМ100.
- Электрическая мощность 50 кВт на метане или СУГ, трёхфазное напряжение 400 В.
- Двигатель ММЗ 246.4 с жидкостным охлаждением, 1500 об/мин.
- Закрытое исполнение, электрический запуск и электронный контроль работы.
Принцип работы
ФАС-50/70М: 50 кВт электрической мощности и 70 кВт тепловой мощности при указанном режиме. Это два разных вида мощности.
Модификации и электрическая мощность
Мощность на природном газе и СУГ приведена отдельно для каждой модификации.
| Модель | Метан, кВт | СУГ, кВт | Напряжение, В | Фазы | Двигатель | Обороты двигателя, об/мин |
|---|---|---|---|---|---|---|
| ФАС-50/70М | 50 | 50 | 400 | 3 | ММЗ 246.4 | 1500 |
Габариты и масса
| Модель | Габариты | Масса |
|---|---|---|

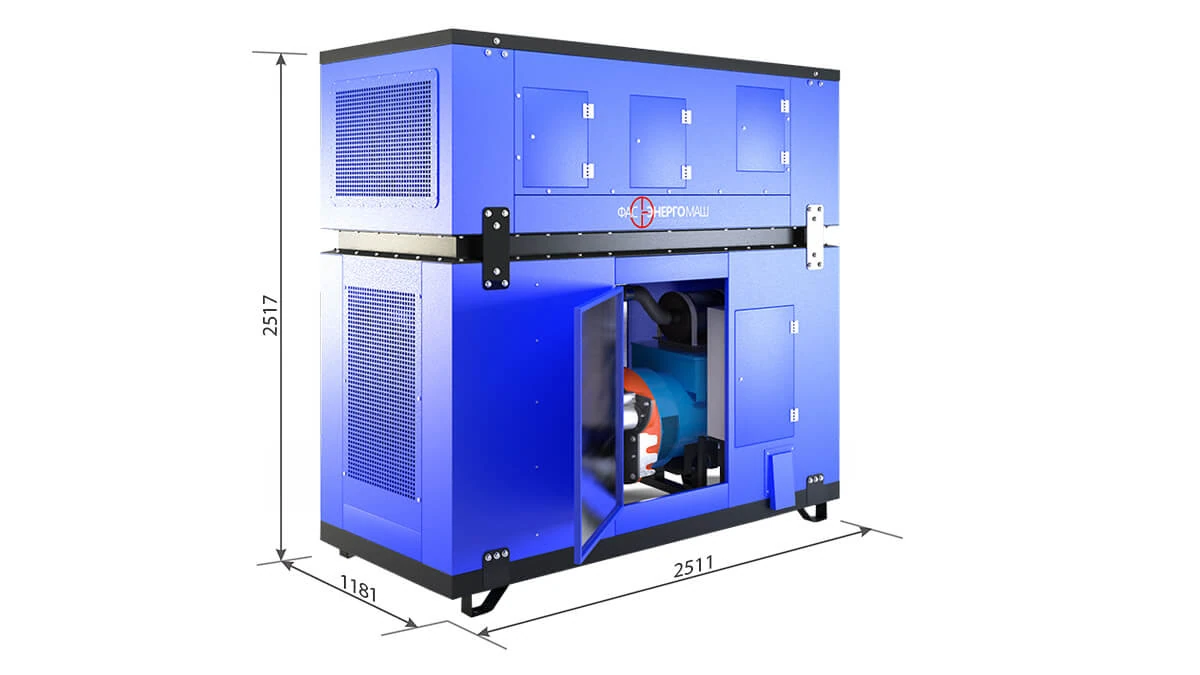

| ФАС-50/70М | 2511 × 1181 × 2517 мм | 1706 кг |
Дополнительные технические параметры
| Модель | Параметр | Значение |
|---|---|---|
| ФАС-50/70М | Выходной ток | 90,6 A |
| ФАС-50/70М | Уровень шума | 65 дБ |
Исполнение и автоматика
| Модель | Охлаждение | Исполнение | Запуск | АВР |
|---|---|---|---|---|
| ФАС-50/70М | Жидкостное | Закрытое | Электростартер | Дополнительная опция |
Установки оснащены LCD-дисплеем с русским интерфейсом и автоматическим контролем работы. Схема АВР зависит от состава резервируемой нагрузки и взаимодействия с сетью.
Удельный расход газа
| Модель | Метан, м³/(кВт·ч) | СУГ, кг/(кВт·ч) |
|---|---|---|
| ФАС-50/70М | 0,32 | 0,28 |
Удельный расход относится к единице вырабатываемой электроэнергии. Фактическое потребление зависит от нагрузки, состава газа и условий работы; эти значения не являются часовым расходом всей установки.
Выработка тепловой энергии
| Параметр | Значение |
|---|---|
| Электрическая мощность | 50 кВт |
| Тепловая мощность при электрической мощности 50 кВт | 70 кВт |
| Тепловой модуль | ФАС-ТМ100 |
Опции и дополнительная комплектация
Синхронизация — проектное решение
Объединение совместимых генераторов для работы на общую нагрузку. Состав агрегатов, контроллеров и распределительного щита определяется проектом.
Когенерация — в составе установки
Генератор ФАС-50-3/МП и тепловой модуль ФАС-ТМ100 уже входят в состав ФАС-50/70М.
Контейнер — дополнительное исполнение
Размещение в блок-контейнере с вентиляцией, освещением, сигнализацией и сервисным доступом. Состав инженерных систем выбирают по климату, количеству агрегатов и условиям эксплуатации.
АВР — по модели в таблице комплектации
Автоматическое переключение нагрузки между внешней сетью и генератором. Для синхронизированных групп используется схема управления комплексом; внешний щит и встроенная автоматика генератора выполняют разные функции.
Рекомендации по подбору и заказу
Когенерацию рассматривают для объектов, где одновременно нужны электроэнергия и тепло: производств, гостиниц, хозяйственных и жилых комплексов. Подбор начинают с графиков обеих нагрузок, включая сезонные изменения потребления горячей воды и технологического тепла.
До заказа согласуют температуру и расход теплоносителя, схему подключения теплового модуля и режим работы при снижении потребности в тепле. Экономический результат рассчитывают по фактической загрузке, стоимости газа и объёму полезно используемой энергии. Фиксированную экономию для любого объекта заранее не задают.
Эксплуатационные вопросы
Можно ли считать ФАС-50/70М генератором на 120 кВт?
Нет. Установка имеет 50 кВт электрической мощности и 70 кВт тепловой. Это разные виды энергии: электрические потребители подключают в пределах электрической мощности, а тепло передают в отдельный контур.

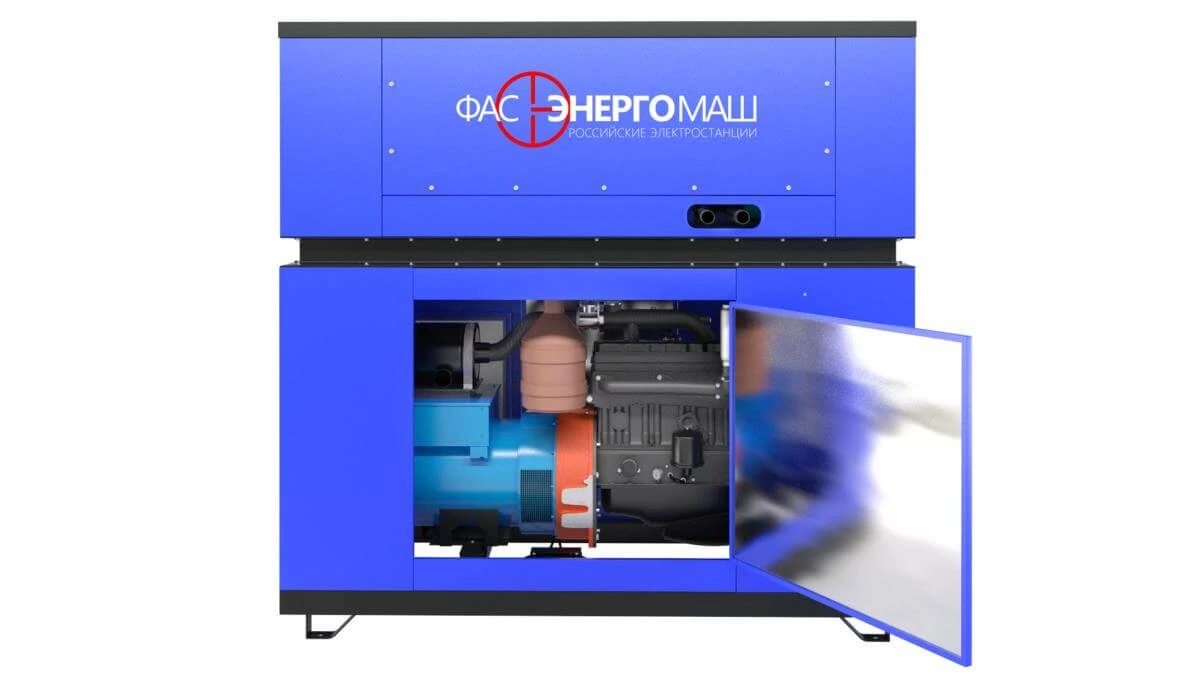

Фотографии и габаритные схемы

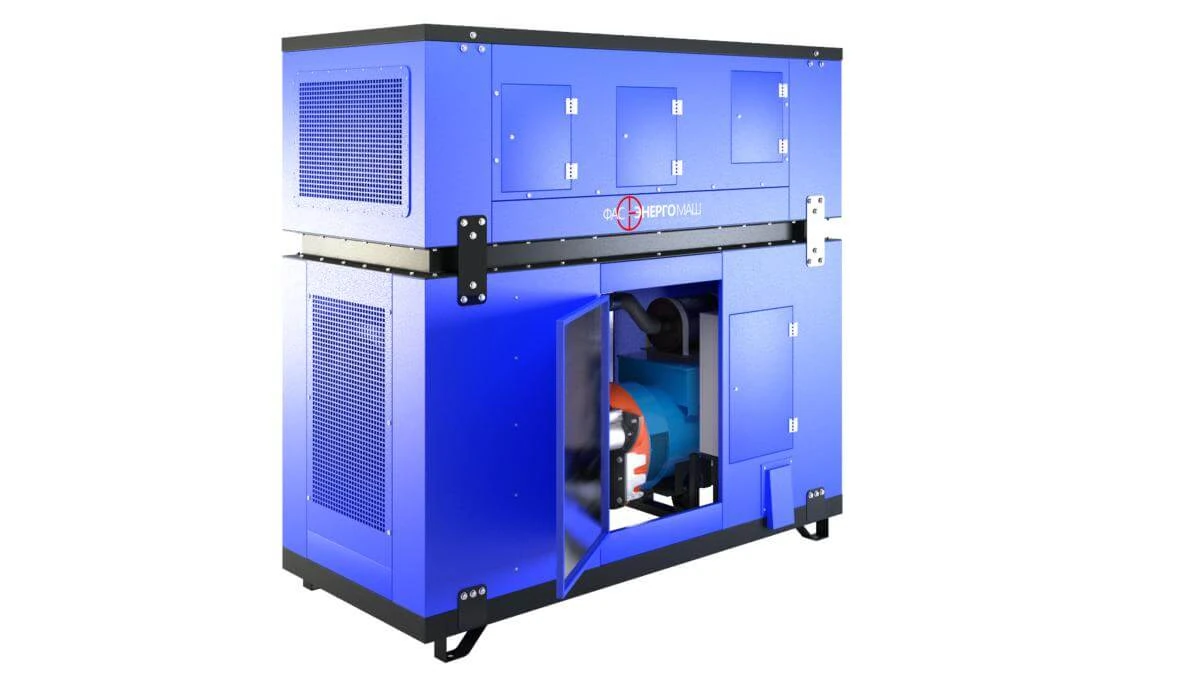

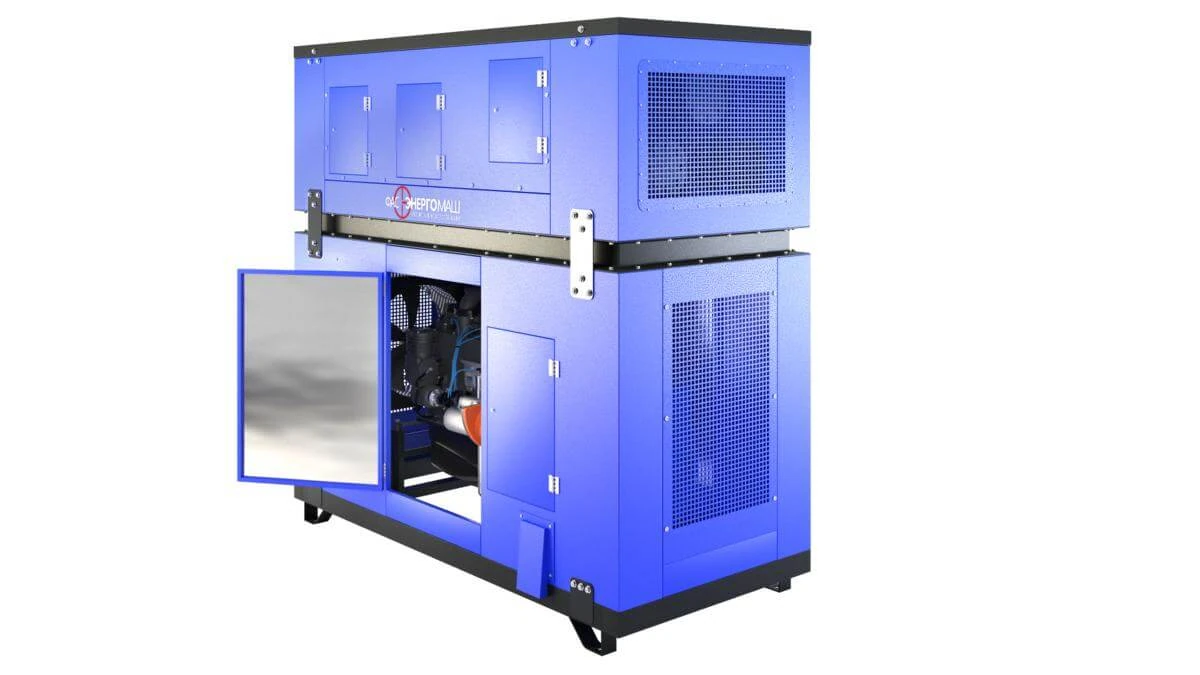

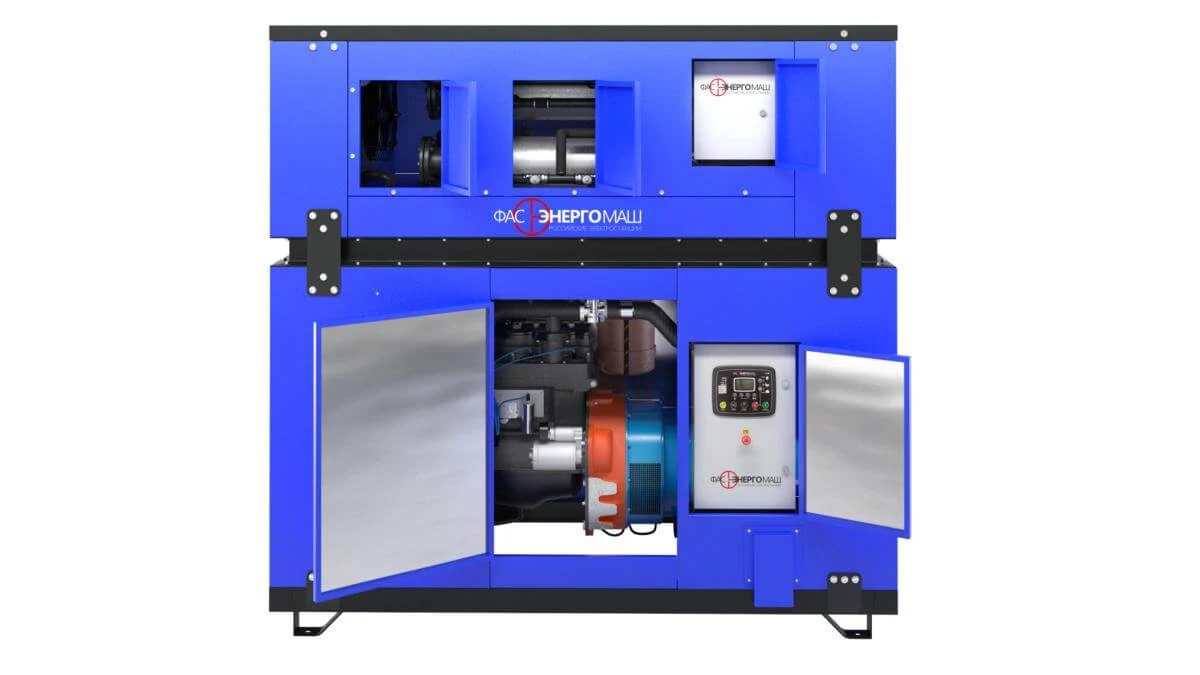

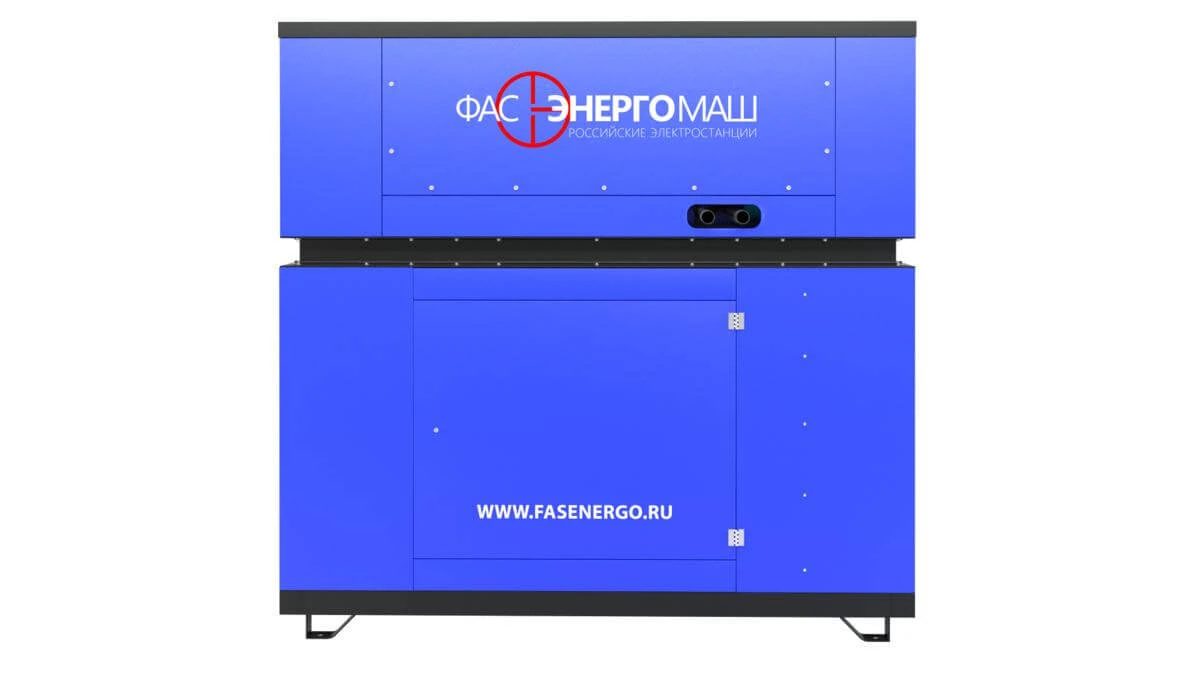

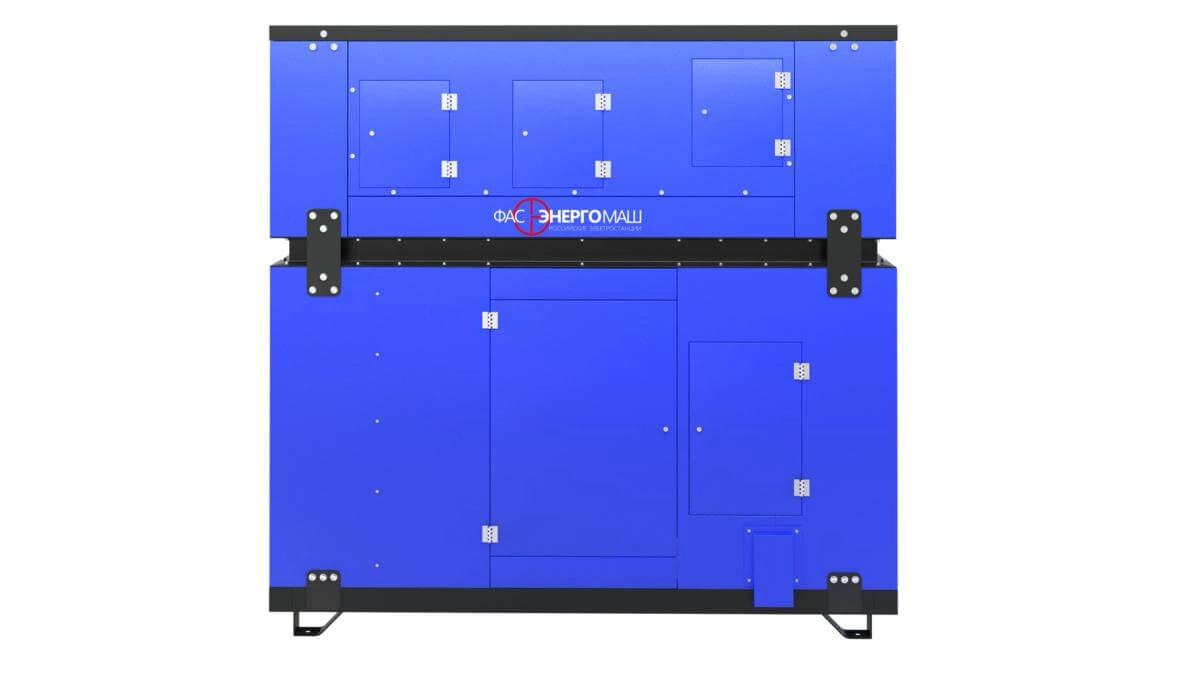

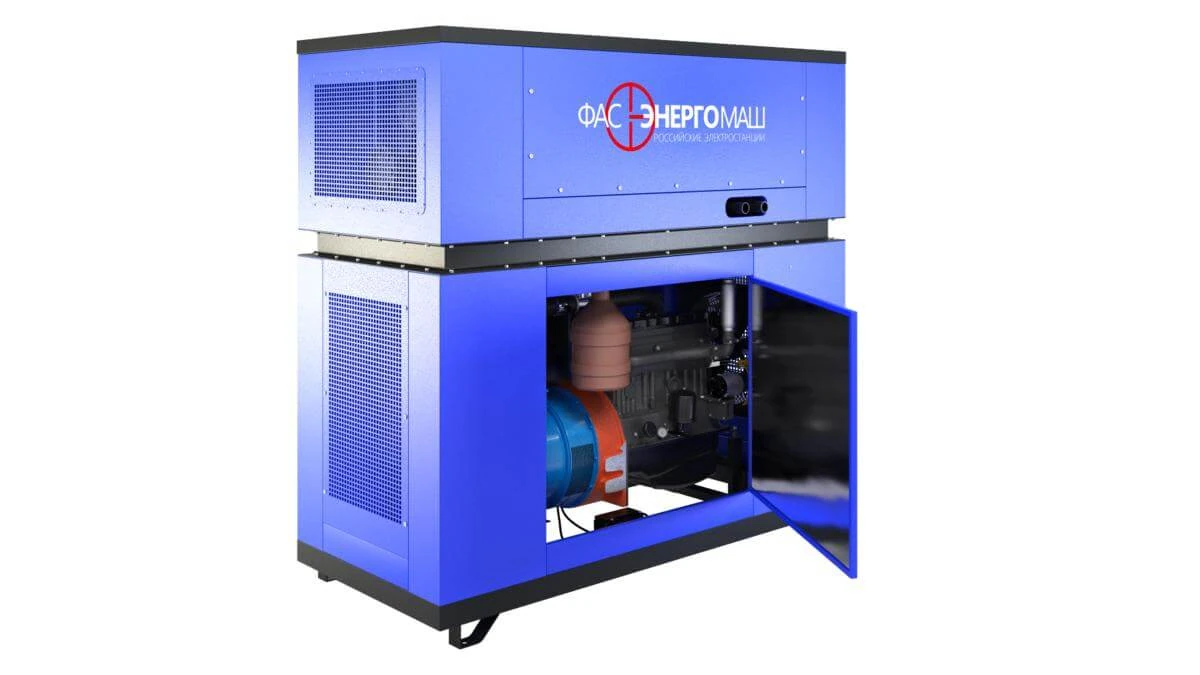

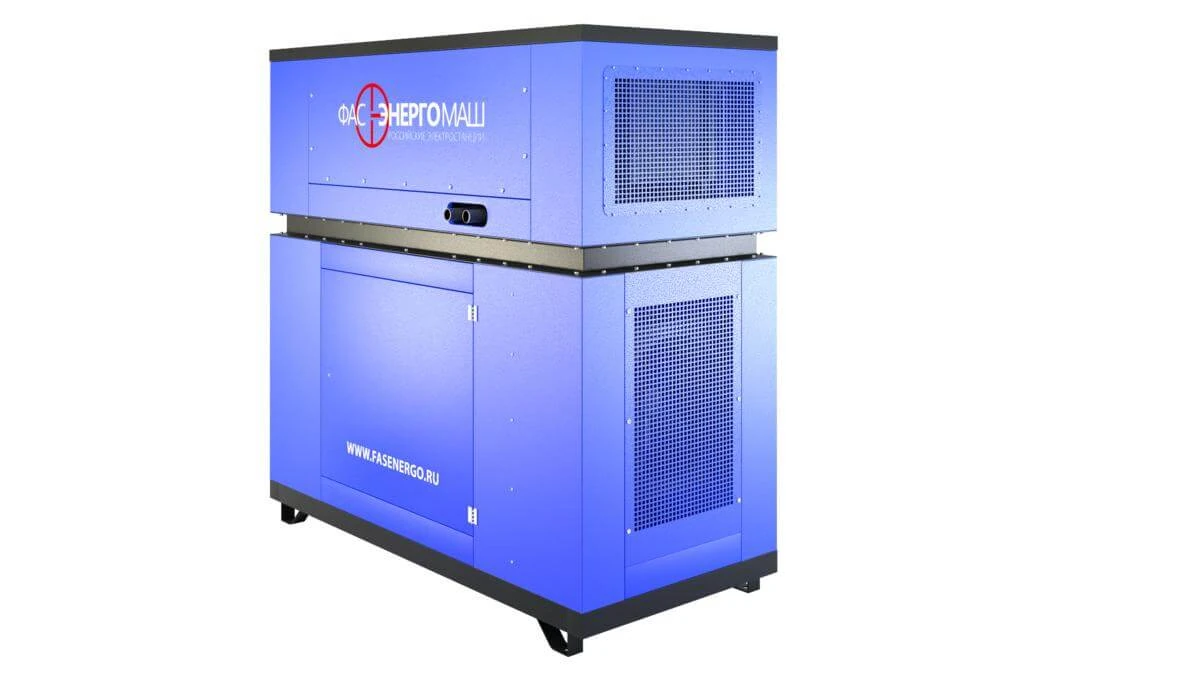

Фотографии производителя показывают исполнения серии. Компоновку выбранной модификации согласуют при заказе.
Все фотографии и схемы (8)
Все генераторы ФасЭнергоМаш · Раздел «Генераторы»
Для подбора и запроса коммерческого предложения сообщите модель, вид газа и параметры нагрузки. Контакты Нефтепродукттехника.
