Газовые генераторы ФАС-ЛМ с воздушным охлаждением предназначены для резервного электроснабжения. В серии представлены модели на 5, 8 и 13 кВт с двигателями LONCIN, выходом 230 или 400 В.
Назначение и область применения
ФАС-ЛМ — серия газовых электрогенераторов для питания оборудования при отключении внешней сети. Установки оснащены двигателями LONCIN с воздушным охлаждением и выпускаются в закрытом металлическом корпусе. Топливом служит природный газ или пропан-бутан; вариант газоснабжения согласуют при подборе.
Модификации на 5 и 8 кВт имеют однофазный выход 230 В. ФАС-13-3/ЛМ рассчитан на трёхфазную сеть 400 В. Для каждой модели применяется свой двигатель, поэтому при выборе нужно учитывать не только мощность, но и фазность подключаемых потребителей.
Конструкция и оснащение
- Двигатели LONCIN G390F, LC2V78F-1 и LC2V90F в зависимости от модификации.
- Электрический стартер, электронный контроль работы и LCD-дисплей с русским языком интерфейса.
- Металлический корпус с элементами шумоизоляции и опоры, снижающие передачу вибрации на основание.
- Щит АВР, аккумулятор, зарядное устройство и подогревы подбираются с учётом требуемой комплектации.
Модификации и электрическая мощность
Мощность на природном газе и СУГ приведена отдельно для каждой модификации.
| Модель | Метан, кВт | СУГ, кВт | Напряжение, В | Фазы | Двигатель |
|---|---|---|---|---|---|
| ФАС-5-1/ЛМ | 5 | 5 | 230 | 1 | LONCIN G390F |
| ФАС-8-1/ЛМ | 8 | 8 | 230 | 1 | LONCIN LC2V78F-1 |
| ФАС-13-3/ЛМ | 13 | 13 | 400 | 3 | LONCIN LC2V90F |
Габариты и масса
| Модель | Габариты | Масса |
|---|---|---|
| ФАС-5-1/ЛМ | 1082 × 611 × 656 мм | 90 кг |
| ФАС-8-1/ЛМ | 1098 × 696 × 741 мм | 125 кг |
| ФАС-13-3/ЛМ | 1162 × 770 × 841 мм | 145 кг |
Дополнительные технические параметры
| Модель | Параметр | Значение |
|---|---|---|
| ФАС-5-1/ЛМ | Выходной ток | 21,74 A |
| ФАС-5-1/ЛМ | Уровень шума | 90 дБ |
| ФАС-5-1/ЛМ | Частота вращения двигателя, об/мин | 3000 |
| ФАС-8-1/ЛМ | Выходной ток | 34,78 A |
| ФАС-8-1/ЛМ | Уровень шума | 90 дБ |
| ФАС-8-1/ЛМ | Частота вращения двигателя, об/мин | 3000 |
Исполнение и автоматика
| Модель | Охлаждение | Исполнение | Запуск | АВР |
|---|---|---|---|---|
| ФАС-5-1/ЛМ | Воздушное | Закрытое | Электростартер | Дополнительная опция |
| ФАС-8-1/ЛМ | Воздушное | Закрытое | Электростартер | Дополнительная опция |
| ФАС-13-3/ЛМ | Воздушное | Закрытое | Электростартер | Дополнительная опция |
Установки оснащены LCD-дисплеем с русским интерфейсом и автоматическим контролем работы. Схема АВР зависит от состава резервируемой нагрузки и взаимодействия с сетью.
Удельный расход газа
| Модель | Метан, м³/(кВт·ч) | СУГ, кг/(кВт·ч) |
|---|---|---|
| ФАС-5-1/ЛМ | 0,5 | 0,45 |
| ФАС-8-1/ЛМ | 0,45 | 0,4 |
Удельный расход относится к единице вырабатываемой электроэнергии. Фактическое потребление зависит от нагрузки, состава газа и условий работы; эти значения не являются часовым расходом всей установки.
Дополнительные сведения о ФАС-13-3/ЛМ
В заводском каталоге для исполнения ФАС-13-3/ЛМ мощностью 12/13 кВт на метане/СУГ приведены следующие параметры. Они относятся к описанному в каталоге исполнению; мощность 13/13 кВт в основной таблице соответствует действующему предложению серии.
| Параметр каталожного исполнения 12/13 кВт | Значение |
|---|---|
| Частота вращения двигателя | 3000 об/мин |
| Уровень шума, не более | 90 дБ |
| Удельный расход метана при максимальной нагрузке | 0,43 м³/(кВт·ч) |
| Удельный расход СУГ при максимальной нагрузке | 0,39 кг/(кВт·ч) |
Опции и дополнительная комплектация
Синхронизация — проектное решение
Объединение совместимых генераторов для работы на общую нагрузку. Состав агрегатов, контроллеров и распределительного щита определяется проектом.
Когенерация — индивидуальное проектирование
Для серии ЛМ с воздушным охлаждением тепловой модуль не относится к штатной комплектации. Для мощности менее 40 кВт когенерация требует индивидуального проектирования; возможность и схему отбора тепла определяют для выбранного двигателя.
Контейнер — дополнительное исполнение
Размещение в блок-контейнере с вентиляцией, освещением, сигнализацией и сервисным доступом. Состав инженерных систем выбирают по климату, количеству агрегатов и условиям эксплуатации.
АВР — по модели в таблице комплектации
Автоматическое переключение нагрузки между внешней сетью и генератором. Для синхронизированных групп используется схема управления комплексом; внешний щит и встроенная автоматика генератора выполняют разные функции.
Рекомендации по подбору и заказу
Сначала определите, какие потребители должны оставаться в работе при аварии сети: освещение, автоматика, связь, насосы и другое оборудование. Мощность выбирают с учётом их одновременной работы и пусковых нагрузок. Трёхфазное исполнение требует расчёта распределения нагрузки между фазами.
Для автоматического запуска и переключения нагрузки нужно согласовать щит АВР и схему подключения. Допустимую продолжительность одного рабочего цикла, интервалы остановки и сервисное обслуживание следует закрепить в документации на поставляемую модель.
Эксплуатационные вопросы
Подходит ли ФАС-ЛМ для постоянного электроснабжения?
Серию рассматривают прежде всего для резервного питания. Если генератор должен работать как основной источник, режим и допустимую нагрузку нужно отдельно подтвердить; для такой задачи также рассматривают серии с жидкостным охлаждением.

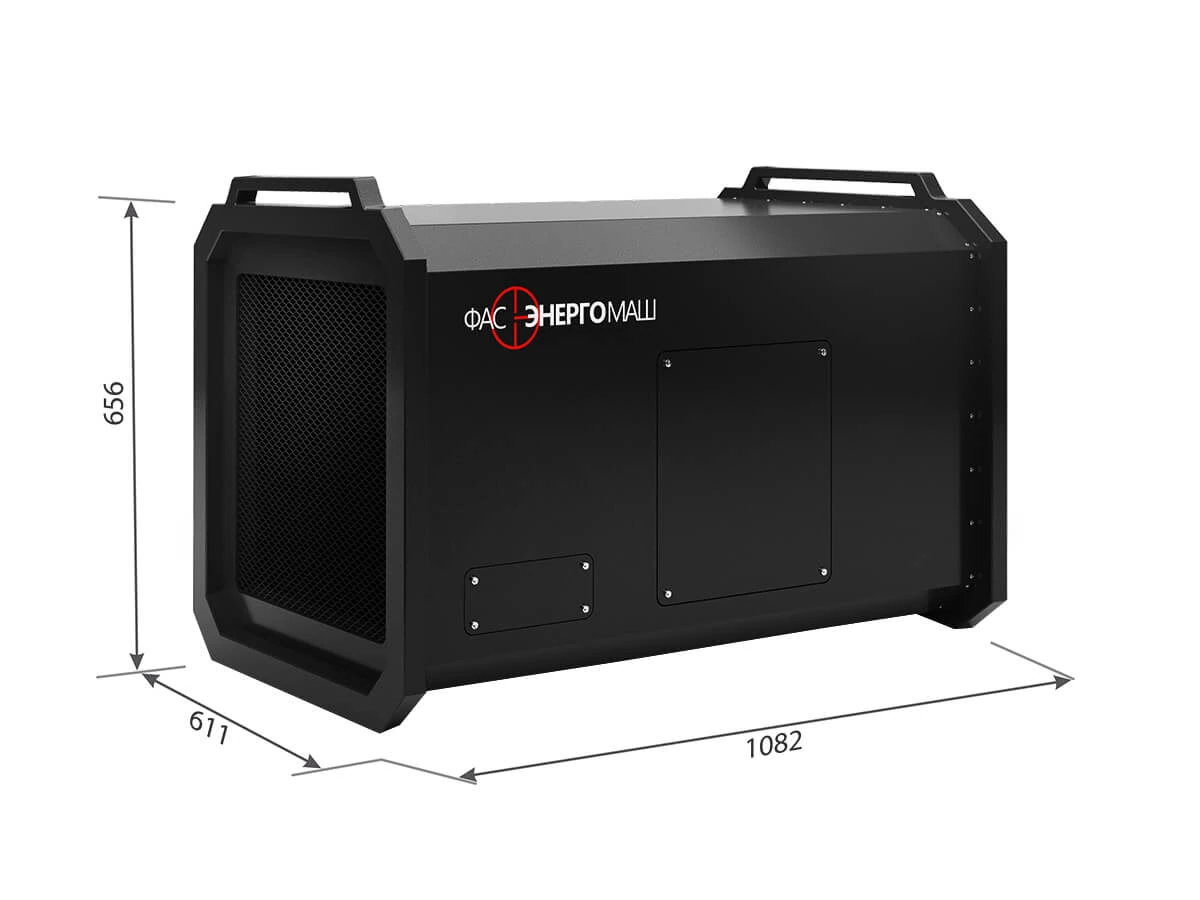

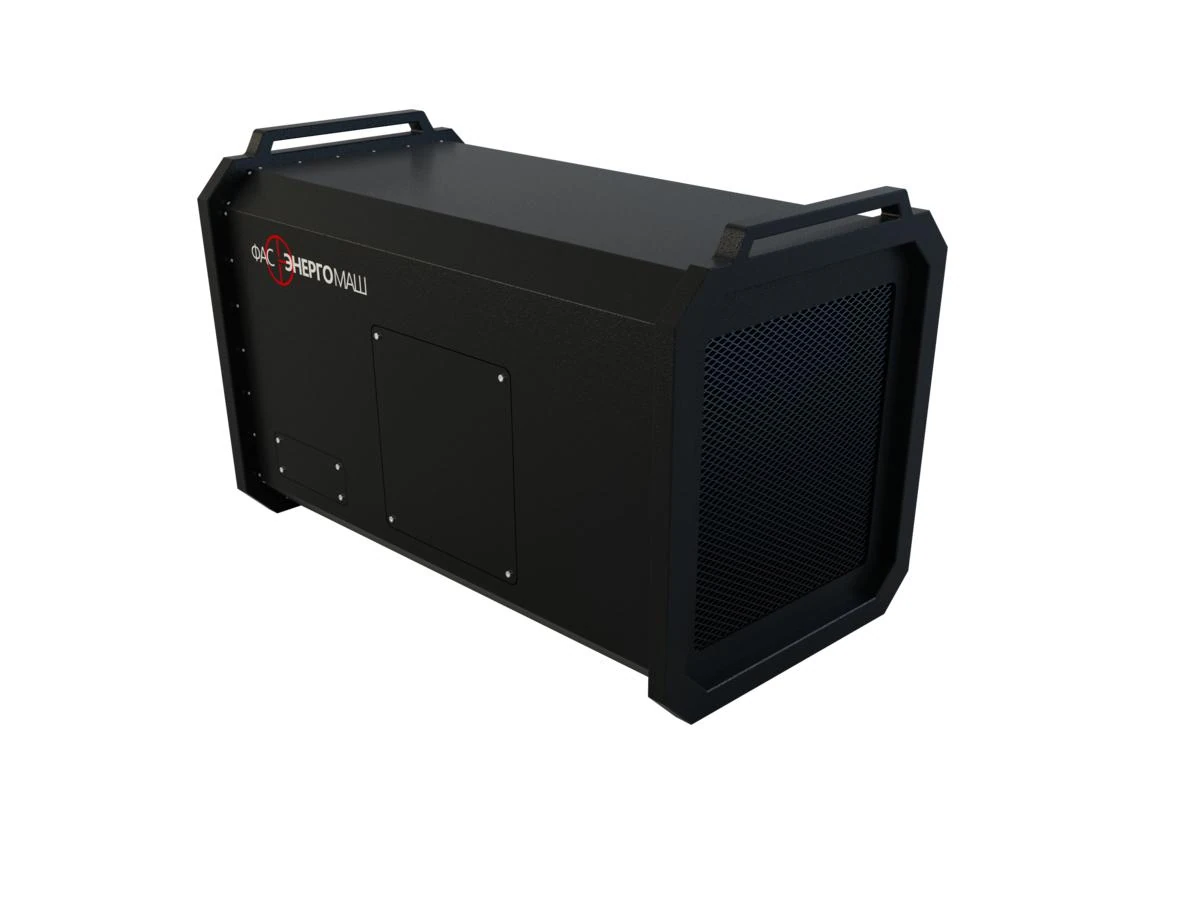

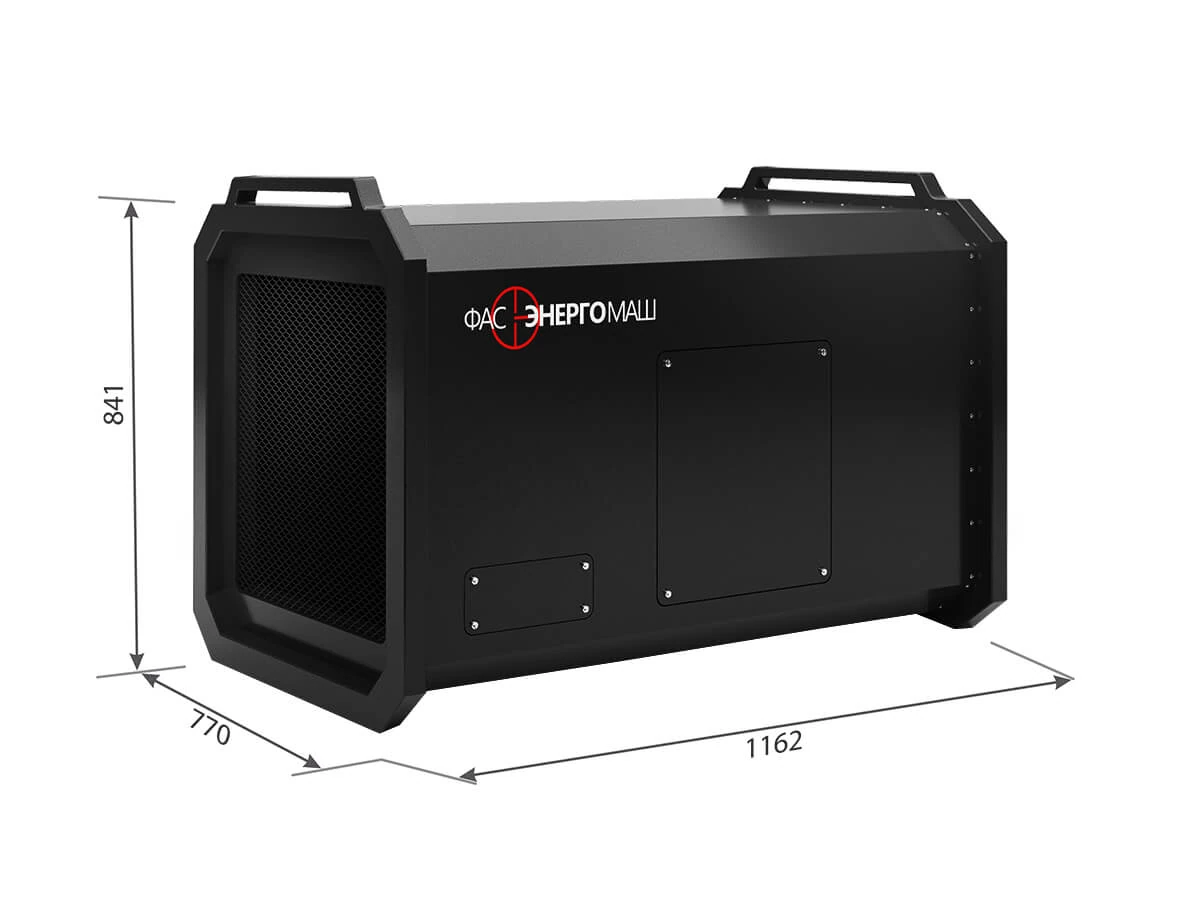

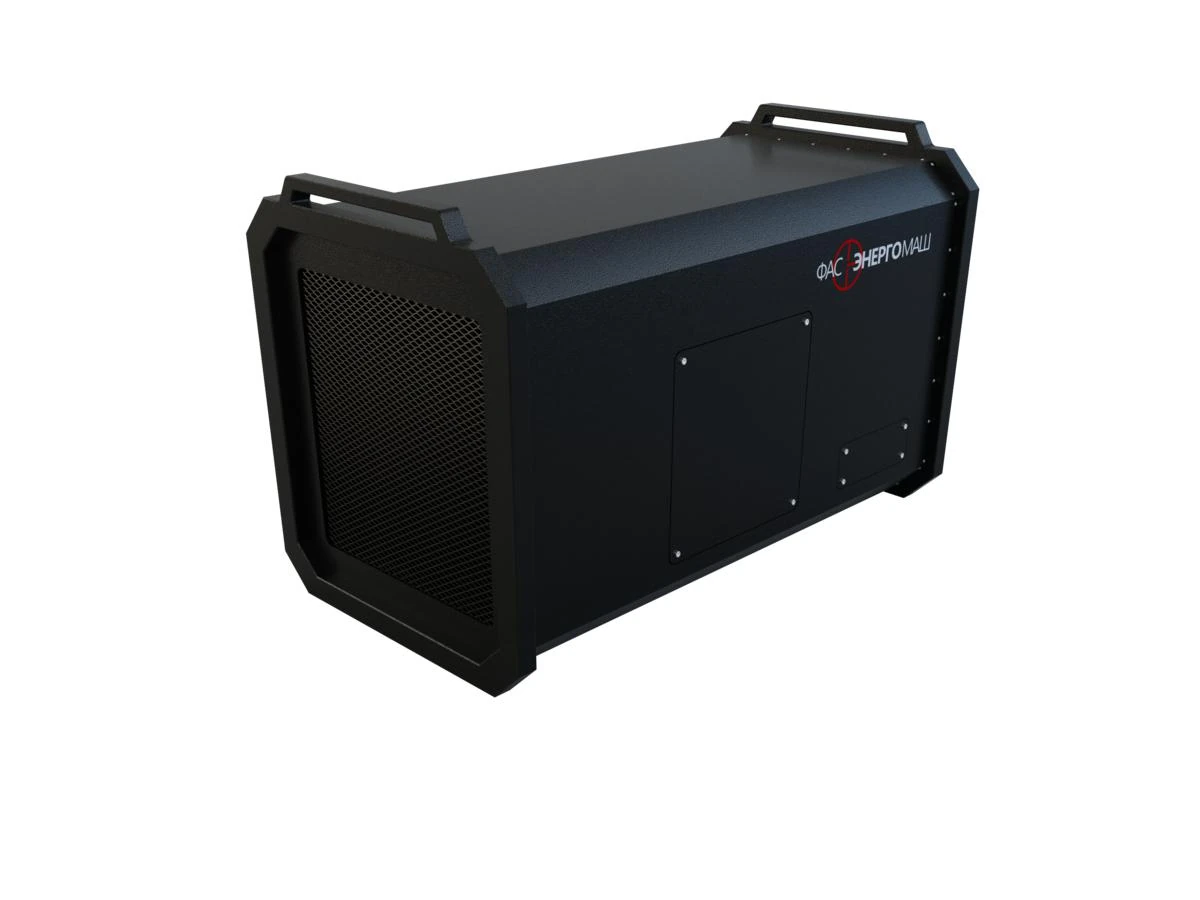

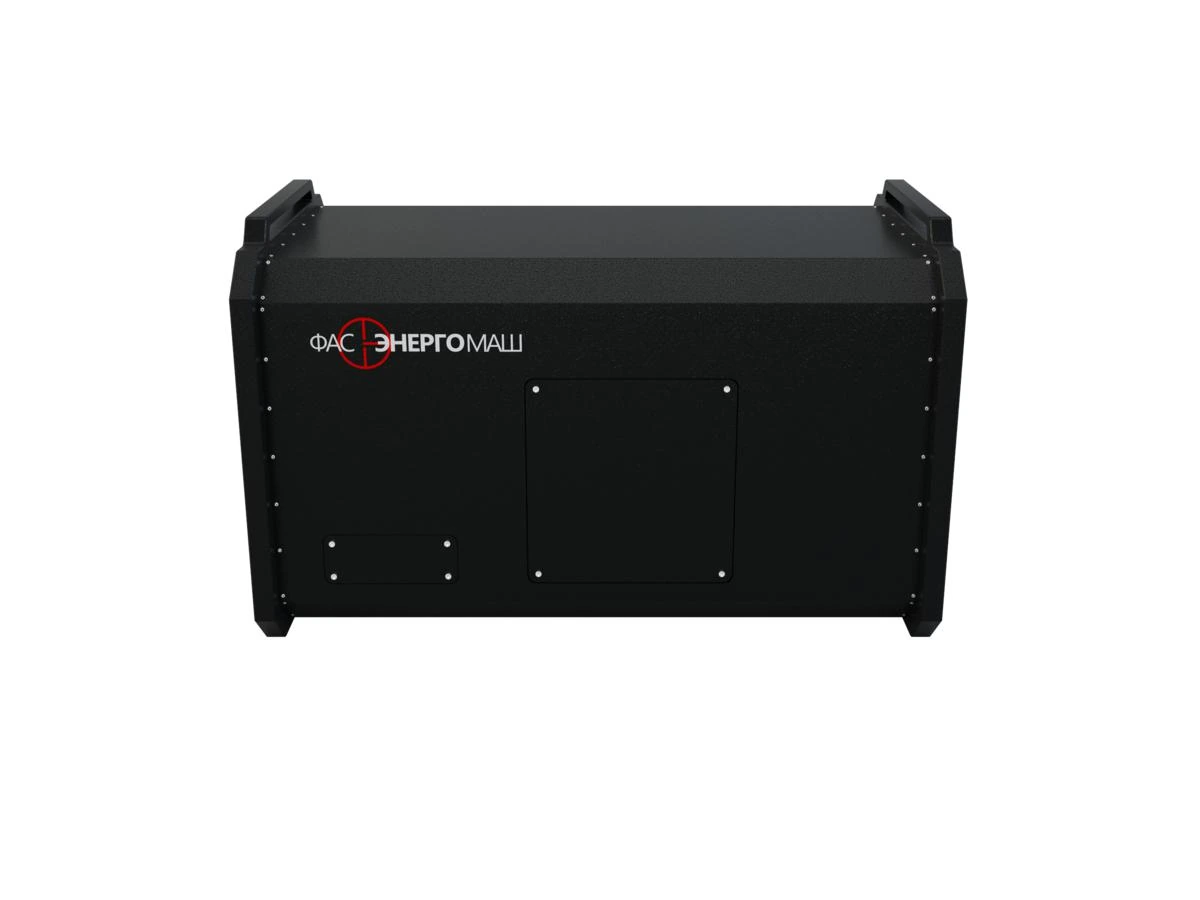

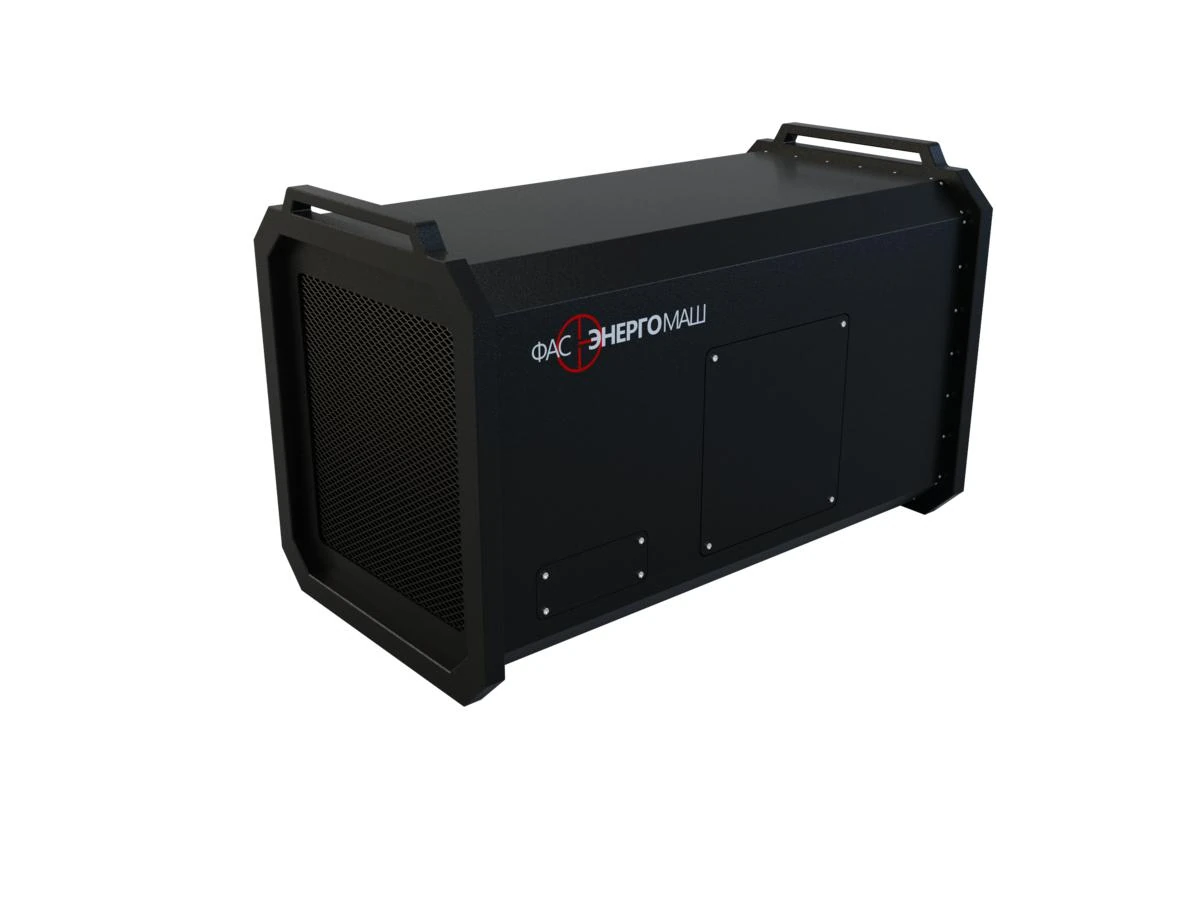

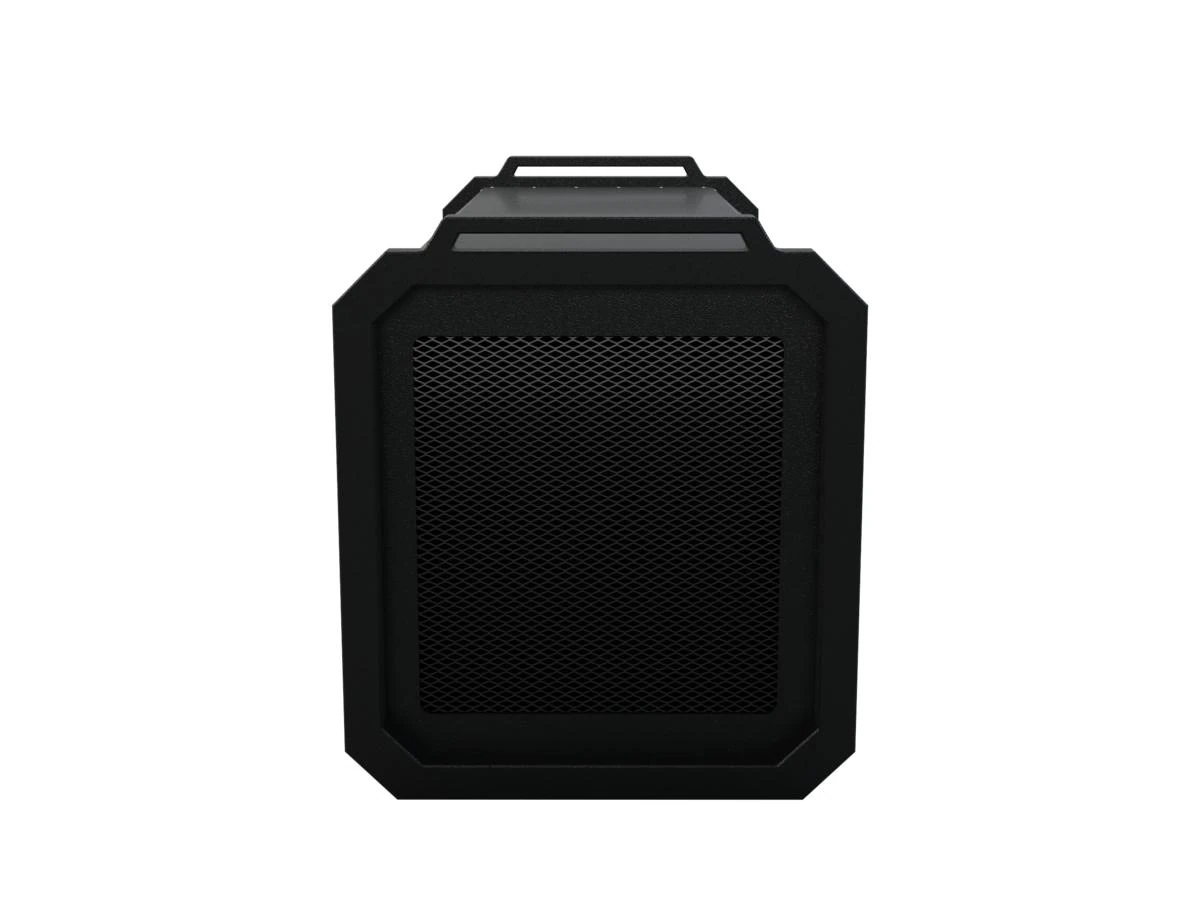

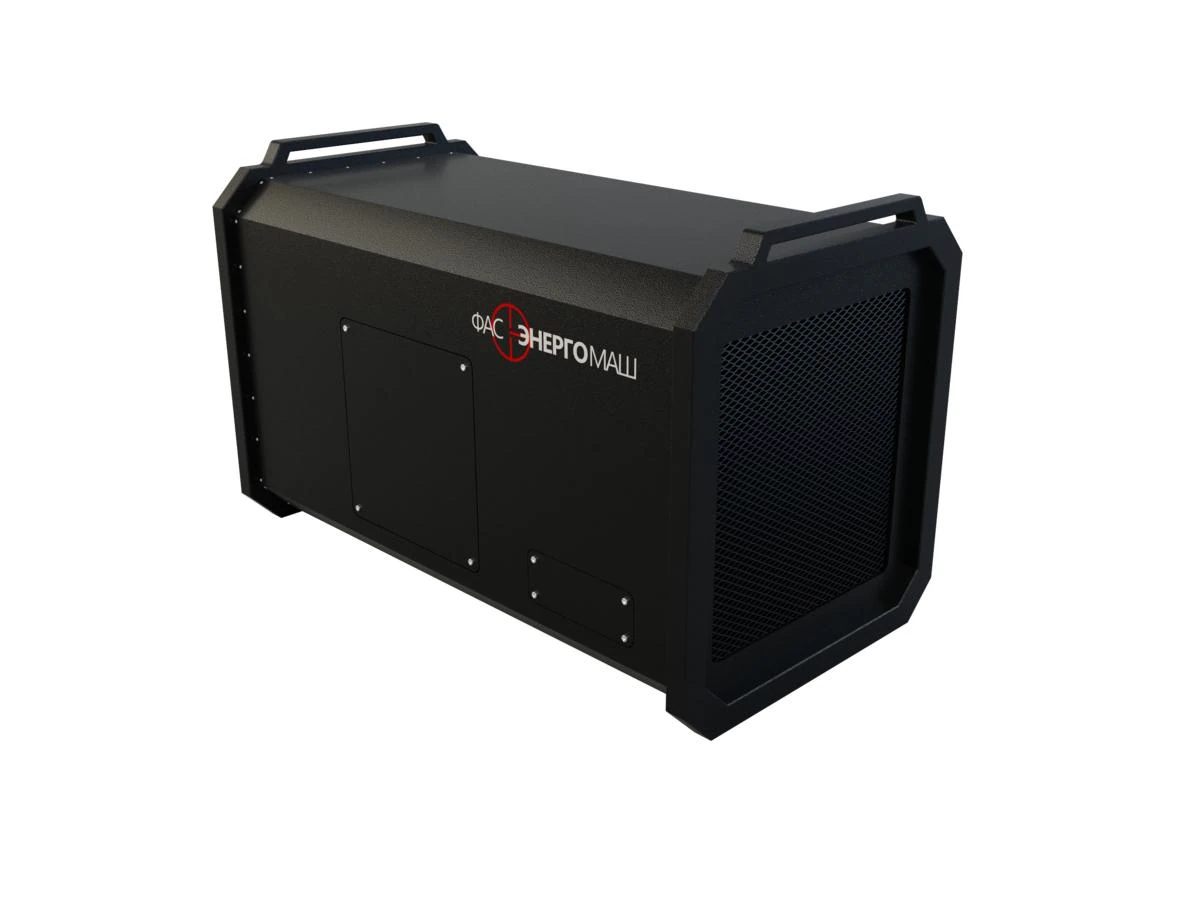

Фотографии и габаритные схемы
Фотографии производителя показывают исполнения серии. Компоновку выбранной модификации согласуют при заказе.
Все фотографии и схемы (8)
Все генераторы ФасЭнергоМаш · Раздел «Генераторы»
Для подбора и запроса коммерческого предложения сообщите модель, вид газа и параметры нагрузки. Контакты Нефтепродукттехника.
