Газопоршневые электростанции ФАС с двигателями MAN, 300–500 кВт

Назначение и область применения

Газопоршневые электростанции ФАС на базе двигателей MAN применяют на объектах с высокой электрической нагрузкой. В линейке представлены трёхфазные модели на 300 и 500 кВт. Газовые двигатели имеют жидкостное охлаждение и рассчитаны на работу с природным газом и СУГ в согласованном исполнении.

Базовые агрегаты размещены на раме с виброизоляцией и не имеют защитного кожуха. Для них предусматривают оборудованное помещение или отдельно подбирают защитное исполнение. Выбор модели и двигателя закрепляют в технической спецификации вместе с рабочей частотой сети и условиями газоснабжения.

Конструкция и оснащение

• Модификации ФАС-300-3/MAN и ФАС-500-3/MAN.
• Жидкостное охлаждение, открытая компоновка и трёхфазное напряжение 400 В.
• Электрический запуск, LCD-дисплей и автоматическое регулирование параметров.
• АВР, утилизация тепла и автоматический долив масла согласуются как дополнительное оснащение.

Модификации и электрическая мощность

Мощность на природном газе и СУГ приведена отдельно для каждой модификации.

Для указанных моделей частота вращения двигателя составляет 1800 об/мин. Доступность других скоростных исполнений и соответствие частоте электрической сети определяются выбранным генераторным агрегатом.

Исполнение и автоматика

Установки оснащены LCD-дисплеем с русским интерфейсом и автоматическим контролем работы. Схема АВР зависит от состава резервируемой нагрузки и взаимодействия с сетью.

Опции и дополнительная комплектация

Синхронизация — проектное решение

Объединение совместимых генераторов для работы на общую нагрузку. Состав агрегатов, контроллеров и распределительного щита определяется проектом.

Когенерация — дополнительный тепловой модуль

Тепловой модуль использует тепло двигателя и выхлопных газов для нагрева воды и технологических процессов. Для генераторов от 40 кВт имеются разработанные технические решения; для меньшей мощности требуется отдельный проект.

Контейнер — дополнительное исполнение

Размещение в блок-контейнере с вентиляцией, освещением, сигнализацией и сервисным доступом. Состав инженерных систем выбирают по климату, количеству агрегатов и условиям эксплуатации.

АВР — по модели в таблице комплектации

Автоматическое переключение нагрузки между внешней сетью и генератором. Для синхронизированных групп используется схема управления комплексом; внешний щит и встроенная автоматика генератора выполняют разные функции.

Рекомендации по подбору и заказу

Для расчёта электростанции нужны профиль нагрузки, пусковые режимы, параметры топлива и условия размещения. Отдельно уточняют, должна ли установка работать изолированно, обеспечивать резерв или входить в более сложную систему электроснабжения.

До заказа подтверждают точный индекс двигателя MAN, номинальную частоту, соответствующую ей частоту вращения и доступную мощность. Габариты, массу, расход газа и требования к охлаждению принимают по согласованной комплектации. При планировании утилизации тепла дополнительно определяют потребность объекта в тепловой энергии.

Эксплуатационные вопросы

Какие данные нужны для подбора ФАС с двигателем MAN?

Нужны требуемая мощность, график нагрузки, частота и напряжение сети, состав и давление газа, условия размещения и схема резервирования. По этим данным согласуют двигатель, генератор, автоматику и вспомогательные системы.

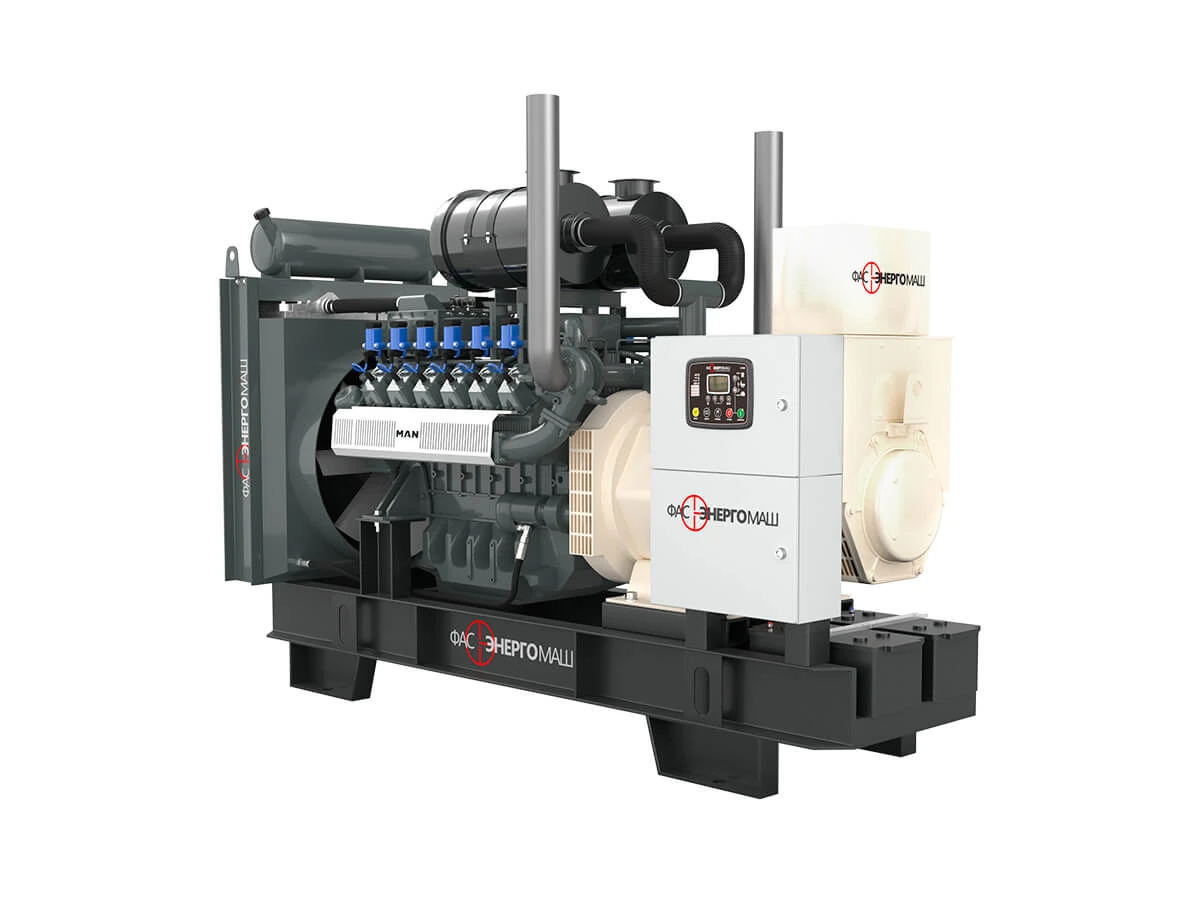

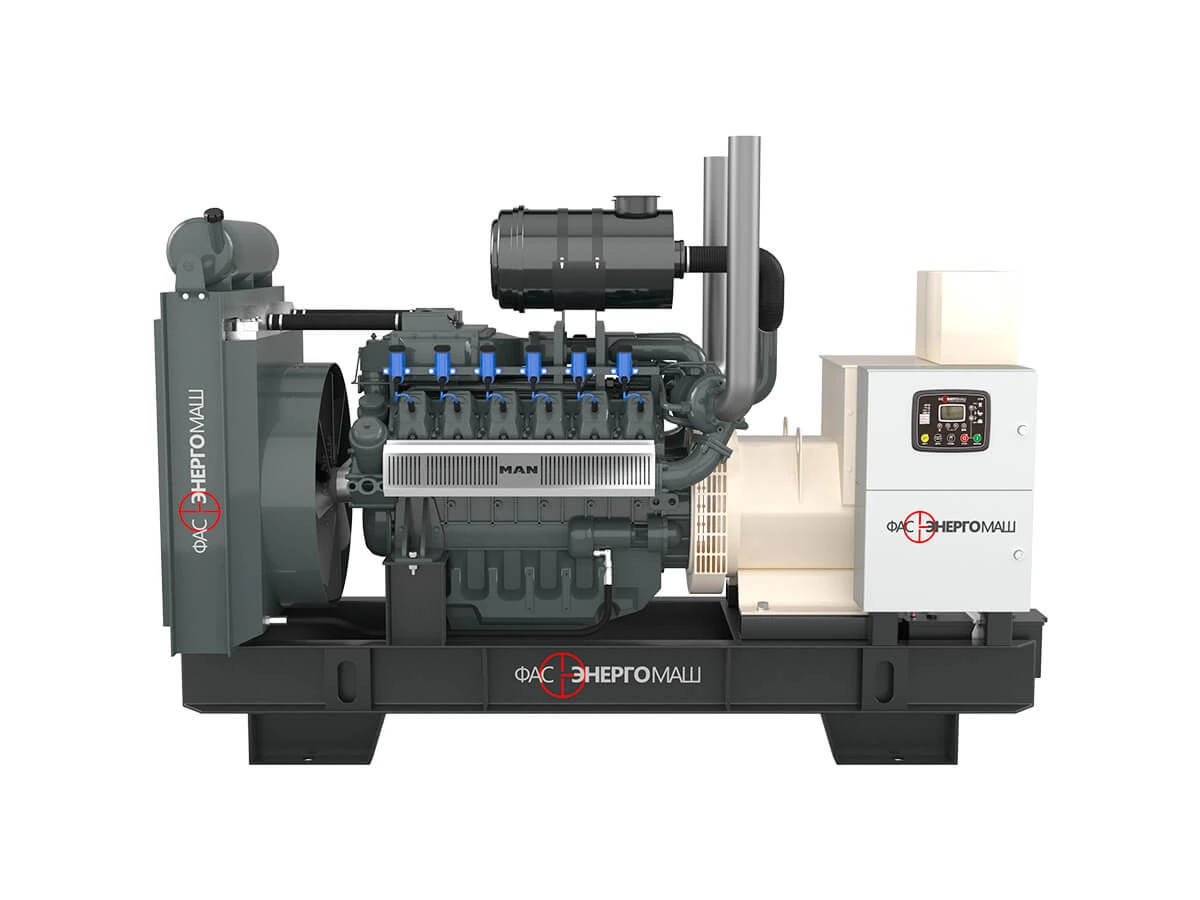

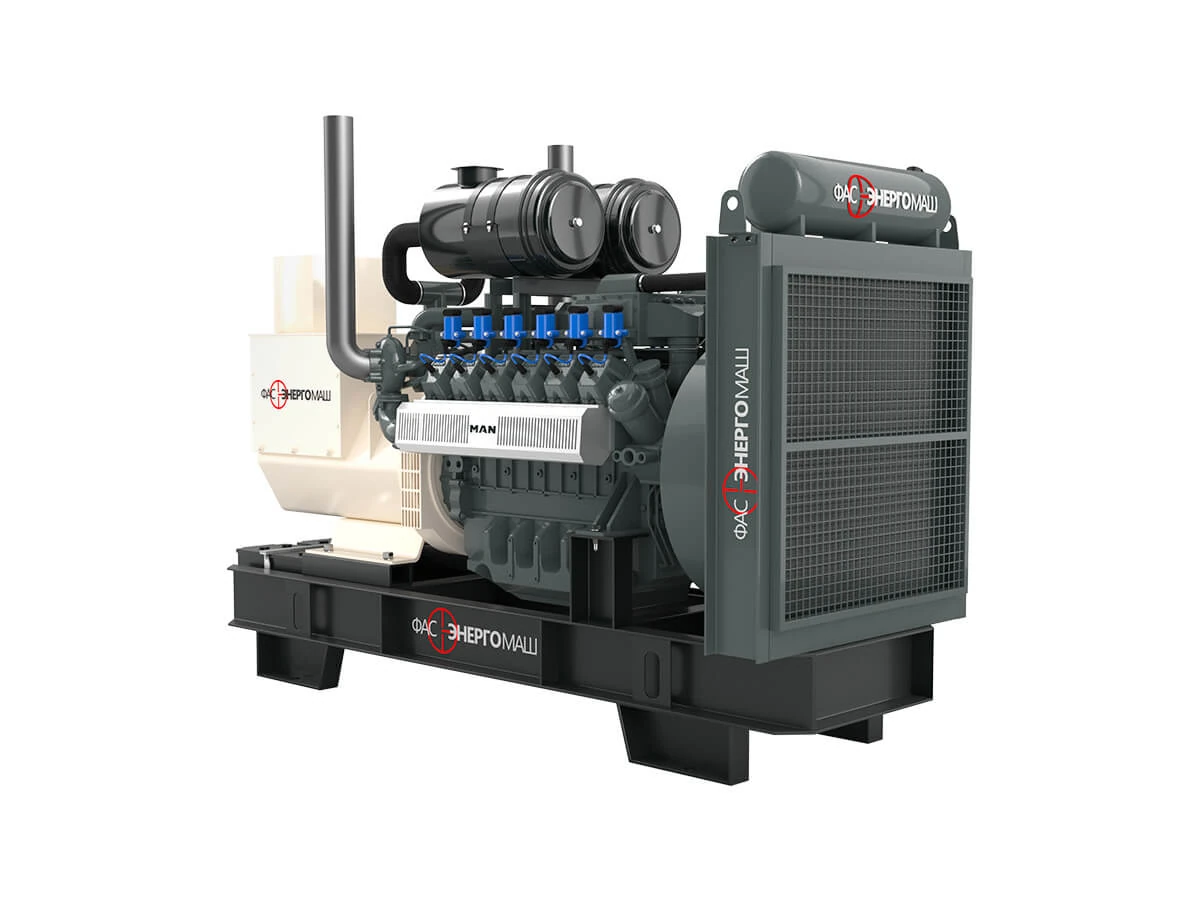

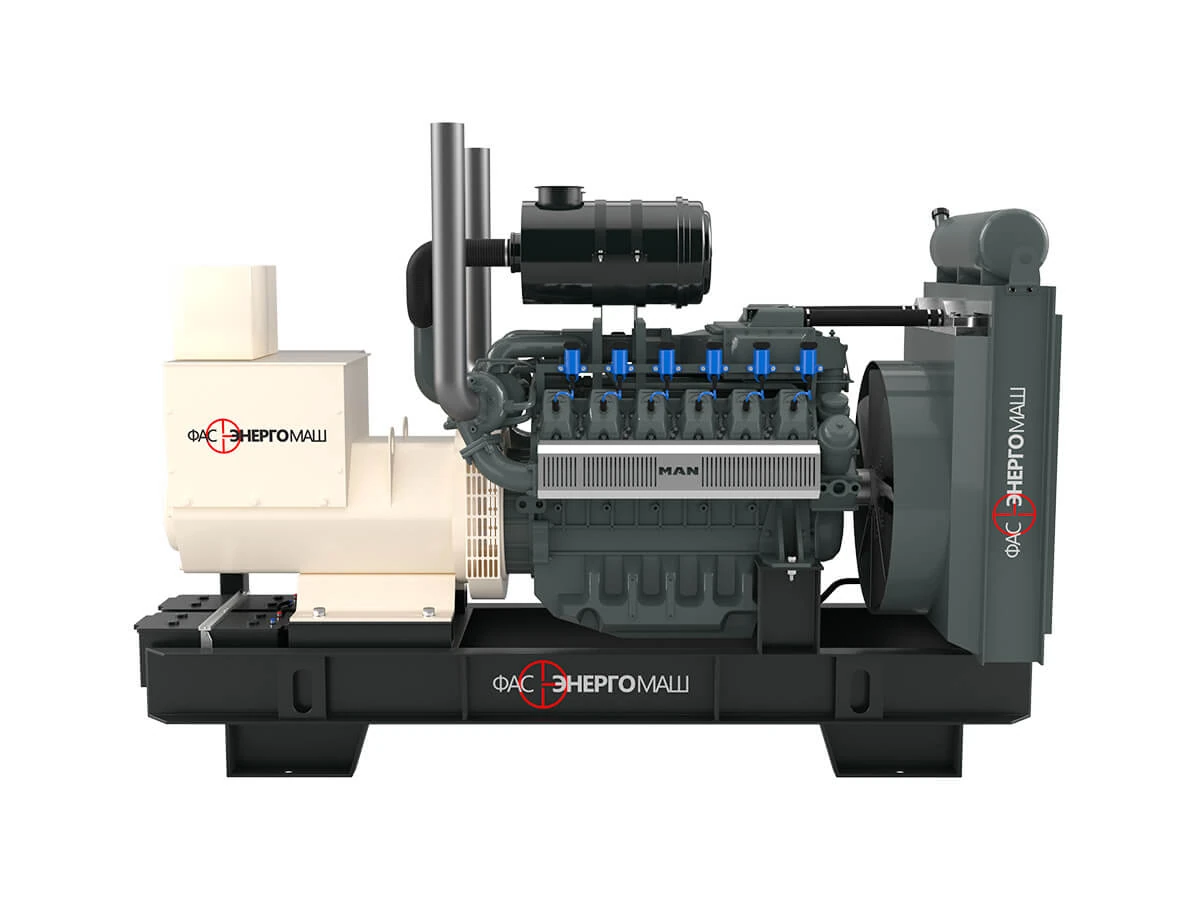

Фотографии и габаритные схемы

Фотографии производителя показывают исполнения серии. Компоновку выбранной модификации согласуют при заказе.

Все генераторы ФасЭнергоМаш · Раздел «Генераторы»

Для подбора и запроса коммерческого предложения сообщите модель, вид газа и параметры нагрузки. Контакты Нефтепродукттехника.
