Газопоршневые генераторы ФАС-МП мощностью 40 и 50 кВт оснащены двигателем ММЗ 246.4. Трёхфазные установки с жидкостным охлаждением и частотой вращения 1500 об/мин выпускаются в закрытом исполнении.
Назначение и область применения
ФАС-МП — промышленные газовые генераторы на базе двигателя ММЗ 246.4, адаптированного для природного газа и СУГ. Установки выдают трёхфазное напряжение 400 В и применяются в системах основного или резервного электроснабжения.
В серии представлены ФАС-40-3/МП и ФАС-50-3/МП. Обе модели работают при 1500 об/мин, имеют жидкостное охлаждение и закрытый корпус одинакового опубликованного размера. Мощность составляет соответственно 40 и 50 кВт на каждом из двух видов газа.
Конструкция и оснащение
- Двигатель Минского моторного завода ММЗ 246.4.
- Электростартер, аккумулятор и сетевое зарядное устройство.
- АВР и автоматическое регулирование напряжения и частоты указаны в комплектации.
- Контроль параметров установки и LCD-дисплей с русским языком интерфейса.
Модификации и электрическая мощность
Мощность на природном газе и СУГ приведена отдельно для каждой модификации.
| Модель | Метан, кВт | СУГ, кВт | Напряжение, В | Фазы | Двигатель | Обороты двигателя, об/мин |
|---|---|---|---|---|---|---|
| ФАС-40-3/МП | 40 | 40 | 400 | 3 | ММЗ 246.4 | 1500 |
| ФАС-50-3/МП | 50 | 50 | 400 | 3 | ММЗ 246.4 | 1500 |
Габариты и масса
| Модель | Габариты | Масса |
|---|---|---|
| ФАС-40-3/МП | 2507 × 1181 × 1531 мм | 1210 кг |
| ФАС-50-3/МП | 2507 × 1181 × 1531 мм | 1310 кг |
Дополнительные технические параметры
| Модель | Параметр | Значение |
|---|---|---|
| ФАС-40-3/МП | Выходной ток | 72,5 A |
| ФАС-40-3/МП | Уровень шума | 65 дБ |
| ФАС-50-3/МП | Выходной ток | 90,6 A |
| ФАС-50-3/МП | Уровень шума | 65 дБ |
Исполнение и автоматика
| Модель | Охлаждение | Исполнение | Запуск | АВР |
|---|---|---|---|---|
| ФАС-40-3/МП | Жидкостное | Закрытое | Электростартер | В комплекте |
| ФАС-50-3/МП | Жидкостное | Закрытое | Электростартер | В комплекте |
Установки оснащены LCD-дисплеем с русским интерфейсом и автоматическим контролем работы. Схема АВР зависит от состава резервируемой нагрузки и взаимодействия с сетью.
Удельный расход газа
| Модель | Метан, м³/(кВт·ч) | СУГ, кг/(кВт·ч) |
|---|---|---|
| ФАС-40-3/МП | 0,34 | 0,3 |
| ФАС-50-3/МП | 0,32 | 0,28 |
Удельный расход относится к единице вырабатываемой электроэнергии. Фактическое потребление зависит от нагрузки, состава газа и условий работы; эти значения не являются часовым расходом всей установки.
Опции и дополнительная комплектация
Синхронизация — проектное решение
Объединение совместимых генераторов для работы на общую нагрузку. Состав агрегатов, контроллеров и распределительного щита определяется проектом.
Когенерация — дополнительный тепловой модуль
Тепловой модуль использует тепло двигателя и выхлопных газов для нагрева воды и технологических процессов. Для генераторов от 40 кВт имеются разработанные технические решения; для меньшей мощности требуется отдельный проект.
Контейнер — дополнительное исполнение
Размещение в блок-контейнере с вентиляцией, освещением, сигнализацией и сервисным доступом. Состав инженерных систем выбирают по климату, количеству агрегатов и условиям эксплуатации.
АВР — по модели в таблице комплектации
Автоматическое переключение нагрузки между внешней сетью и генератором. Для синхронизированных групп используется схема управления комплексом; внешний щит и встроенная автоматика генератора выполняют разные функции.
Рекомендации по подбору и заказу
При выборе между 40 и 50 кВт оценивают рабочую нагрузку, её суточное изменение и пуски оборудования. Для длительной работы заранее определяют сервисный график и условия, при которых можно отключить генератор для обслуживания.
При размещении учитывают массу конкретной модификации: при одинаковых габаритах она различается. Если требуемая мощность достигает 100 кВт, можно рассмотреть синхронизированный комплекс ФАС-100-3/МС на базе двух ФАС-50-3/МП. Для совместной выработки электричества и тепла предусмотрена отдельная установка ФАС-50/70М.
Эксплуатационные вопросы
Чем ФАС-МП отличается от ФАС-50/70М?
ФАС-МП — электрогенератор. ФАС-50/70М включает генератор ФАС-50-3/МП и тепловой модуль ФАС-ТМ100 для использования тепла двигателя и выхлопных газов. Выбор зависит от наличия потребности в тепле на объекте.

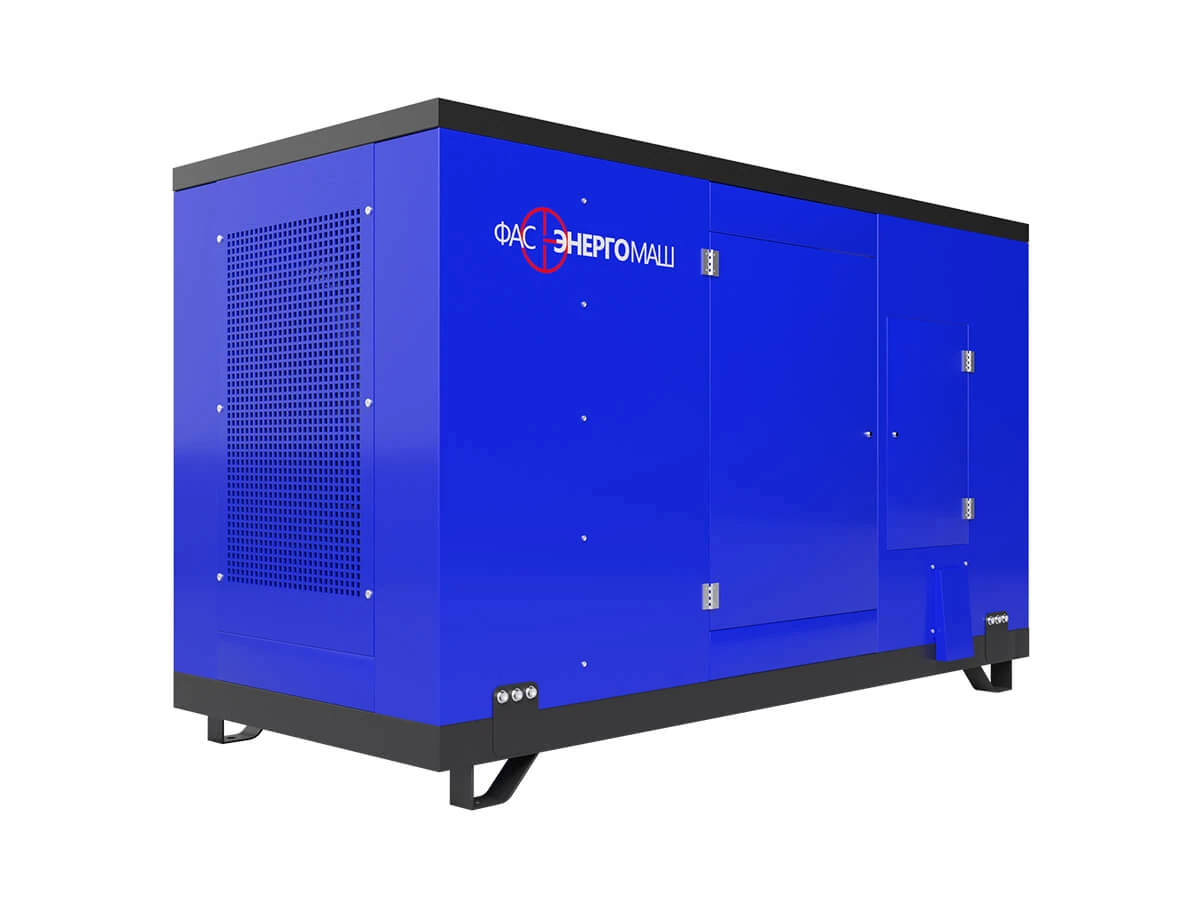

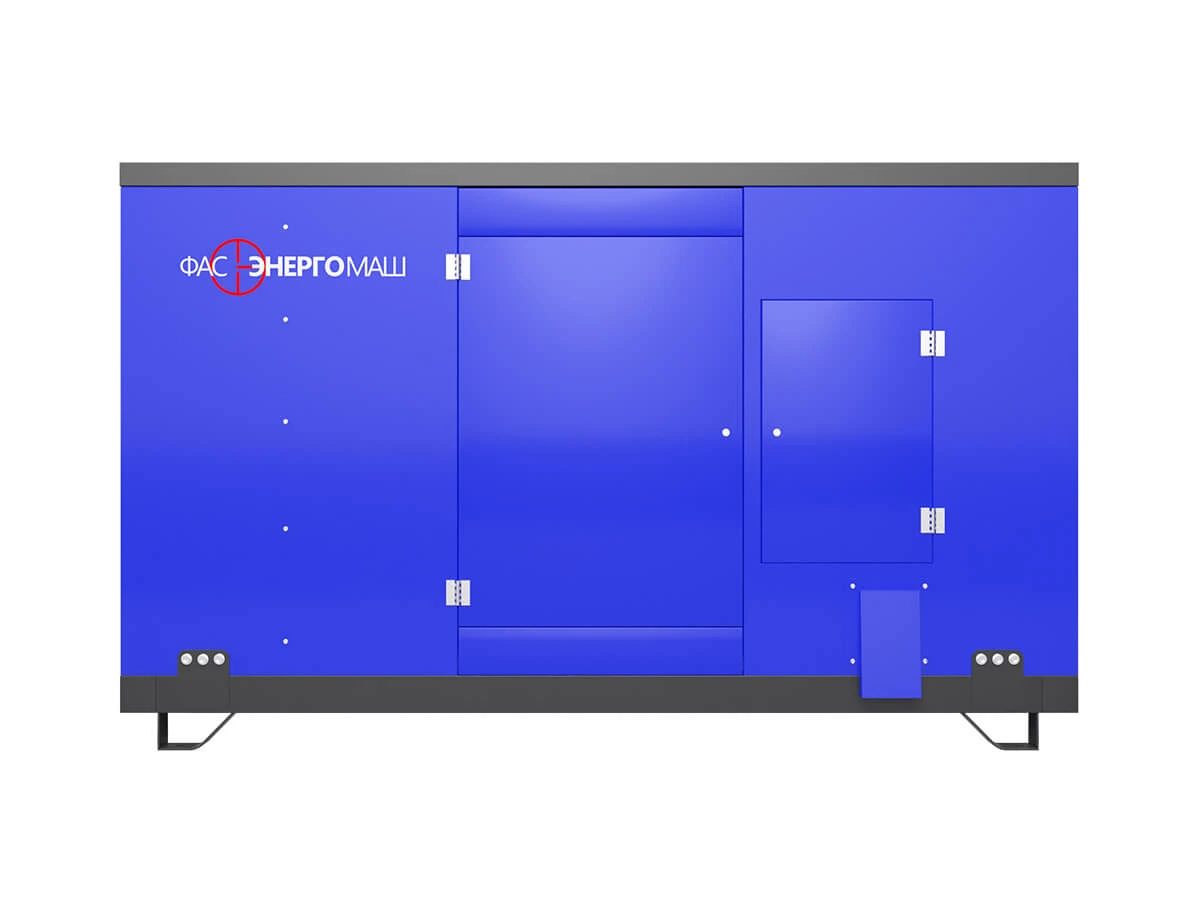

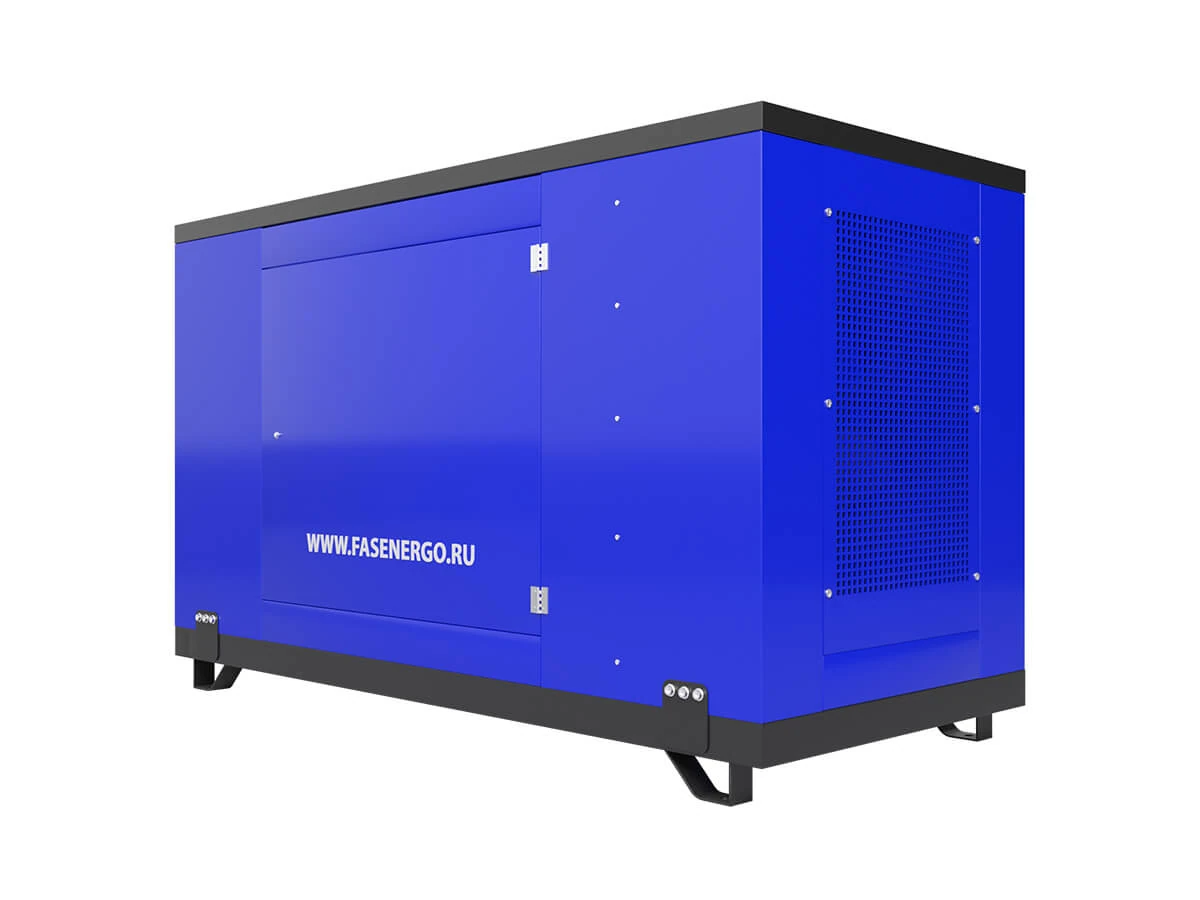

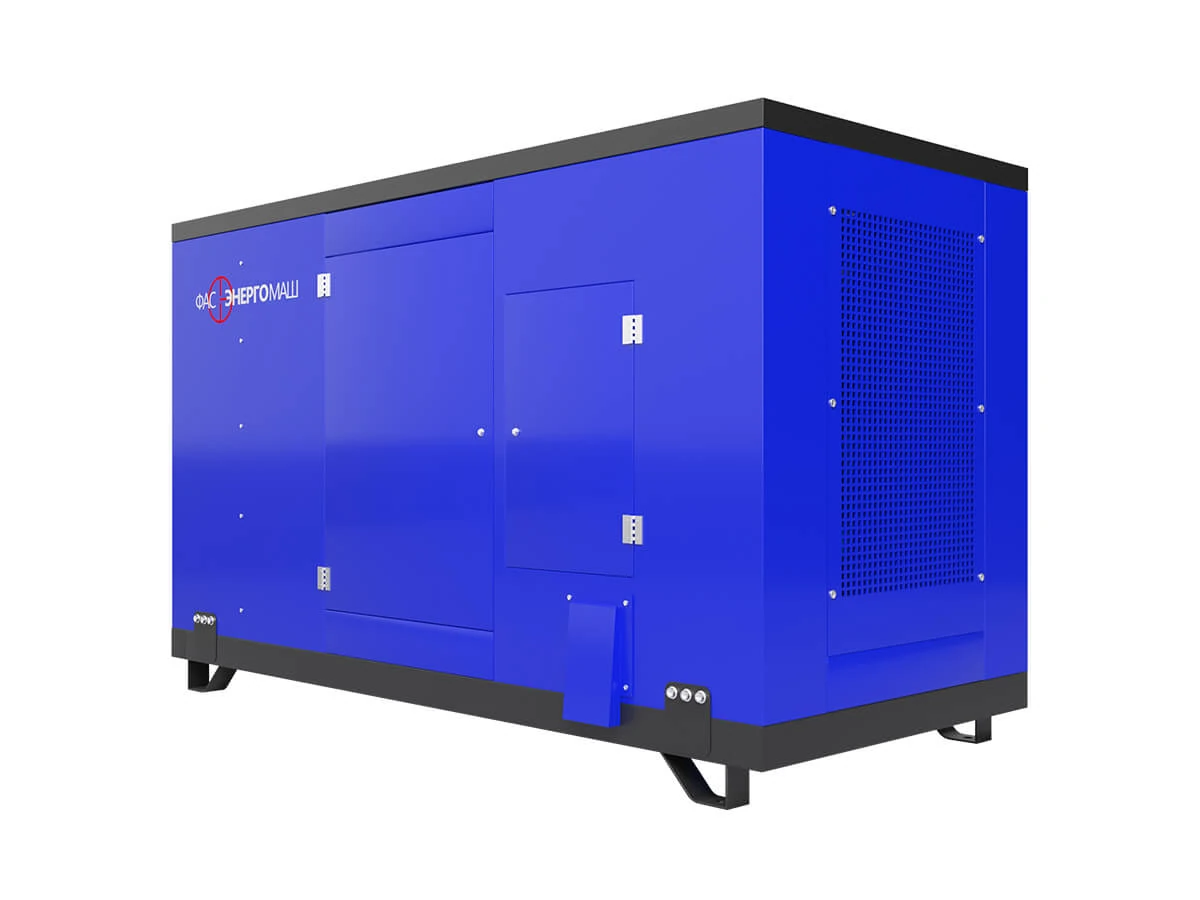

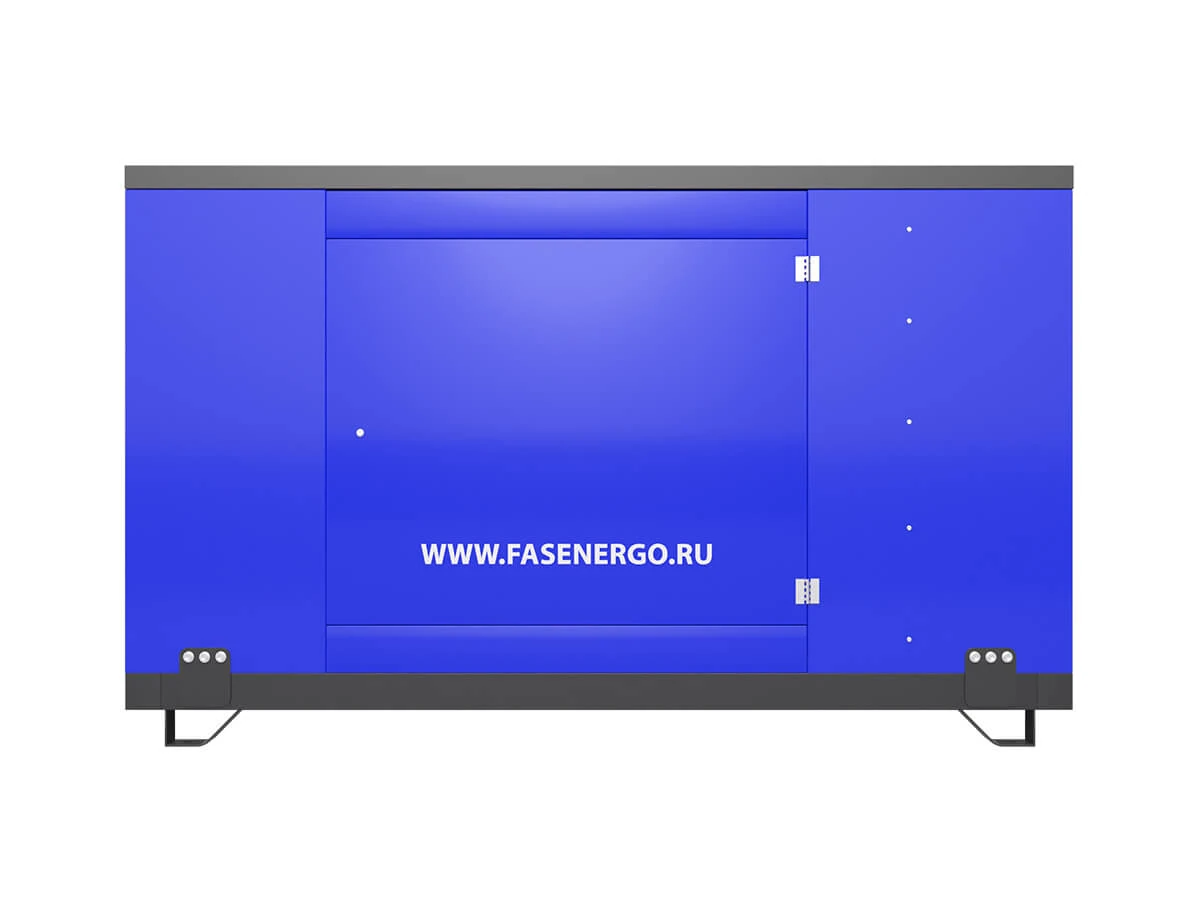

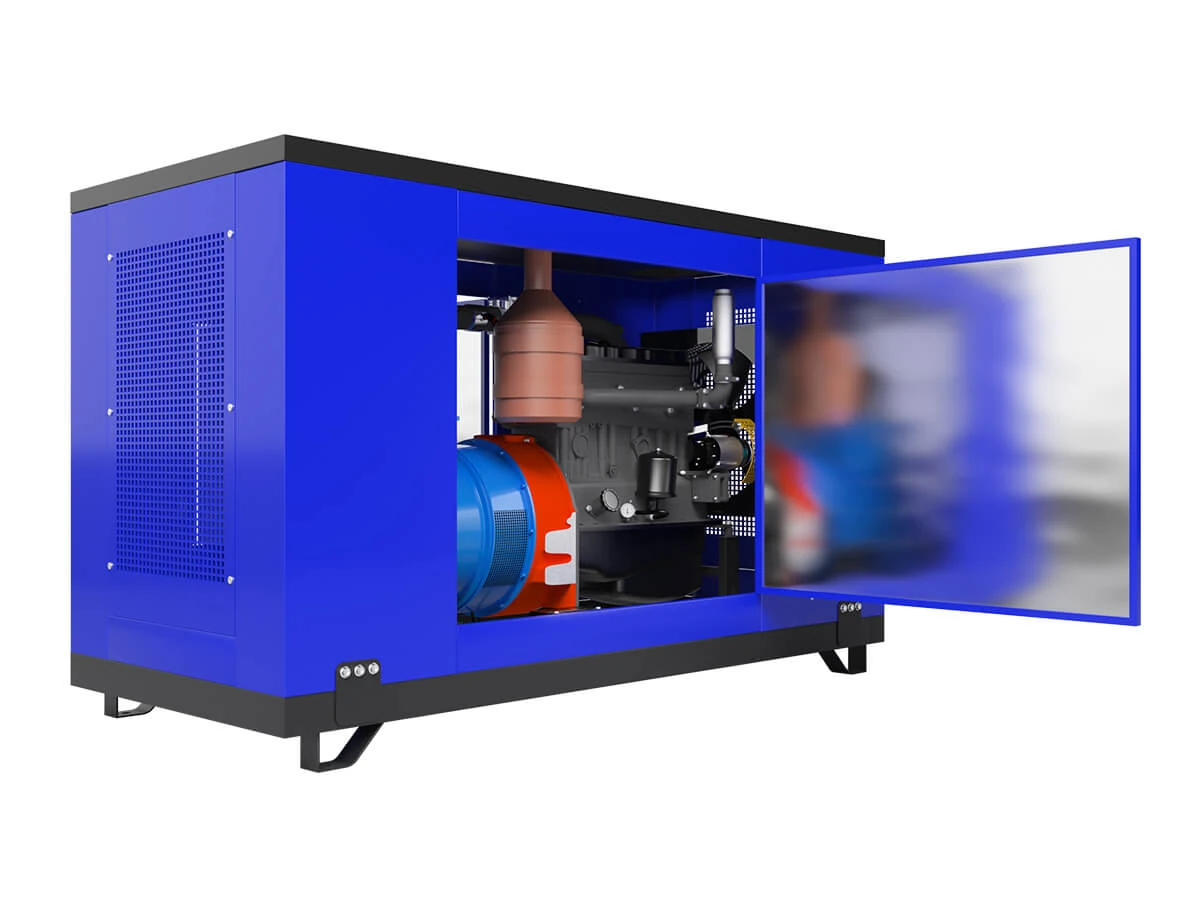

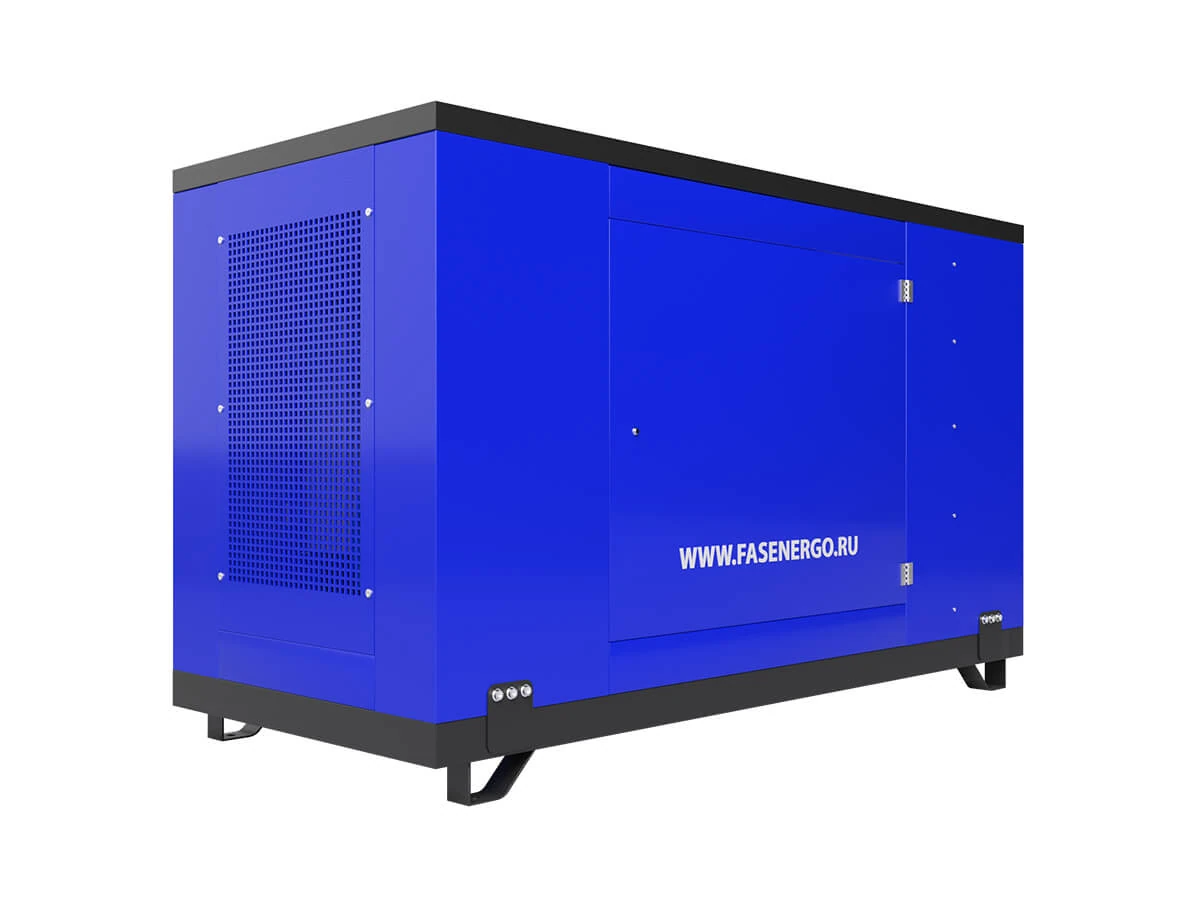

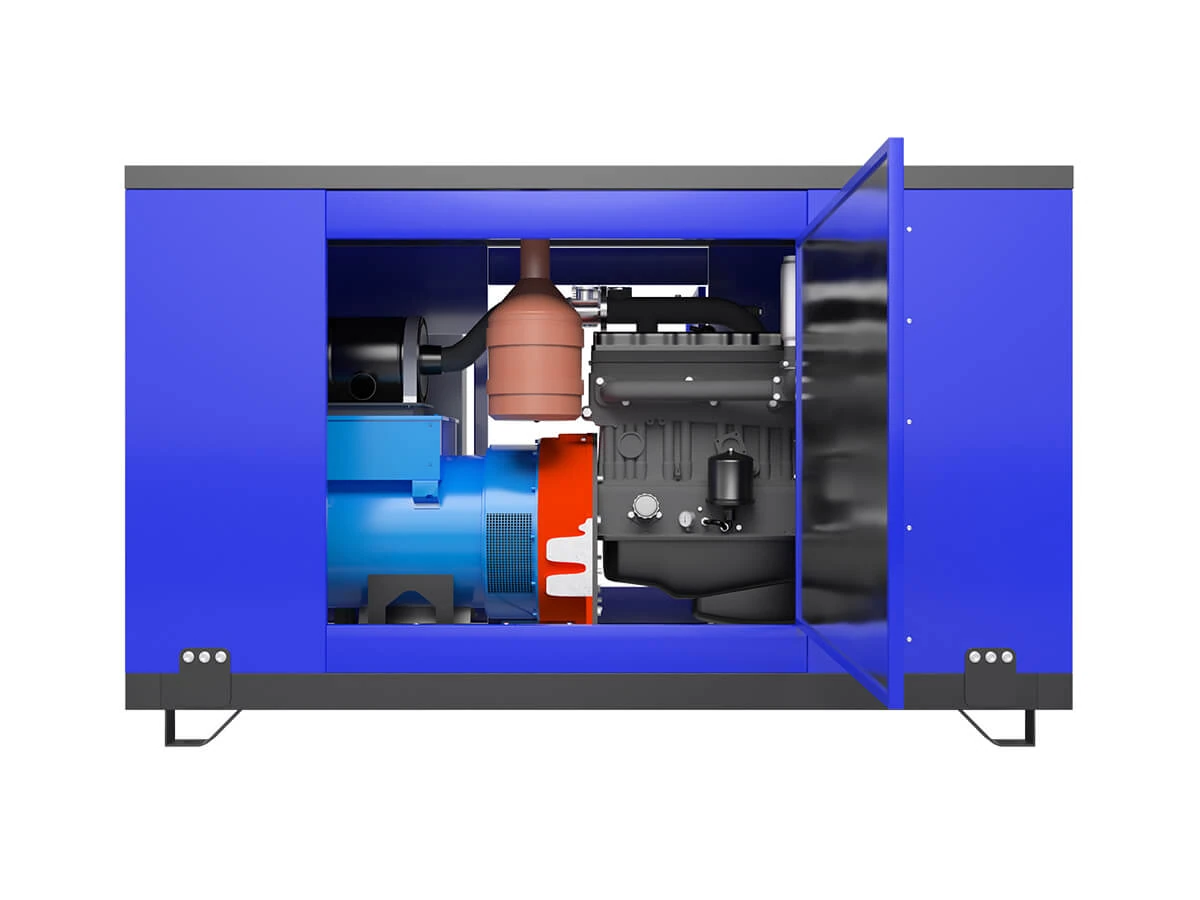

Фотографии и габаритные схемы

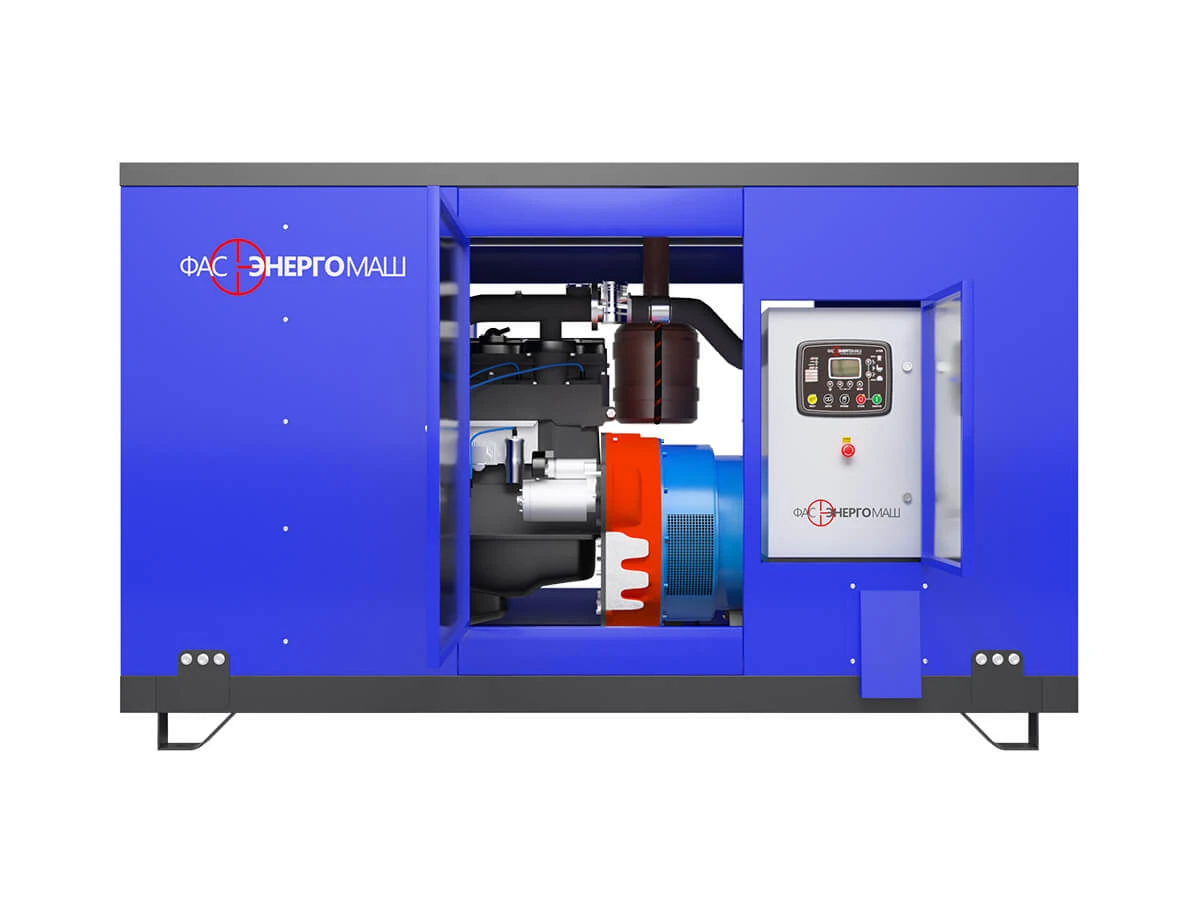

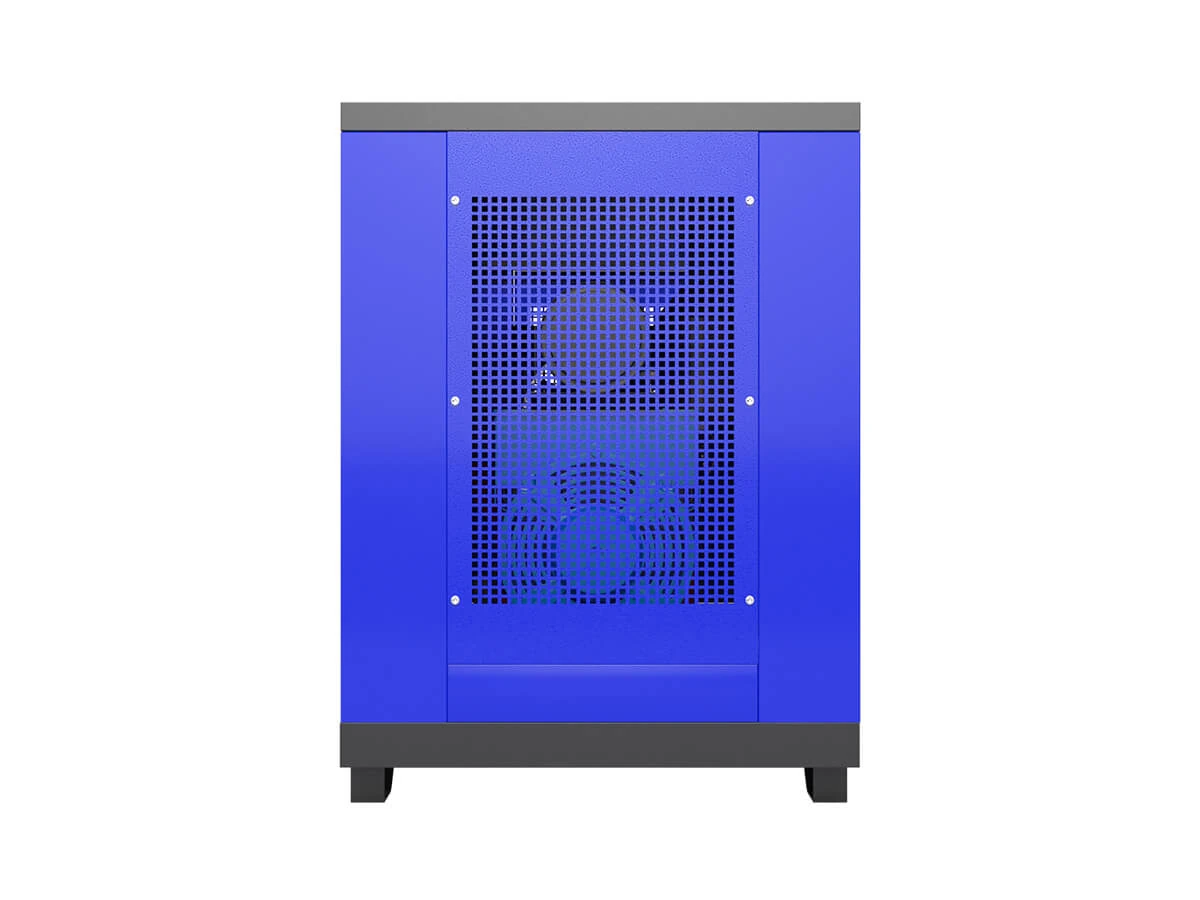

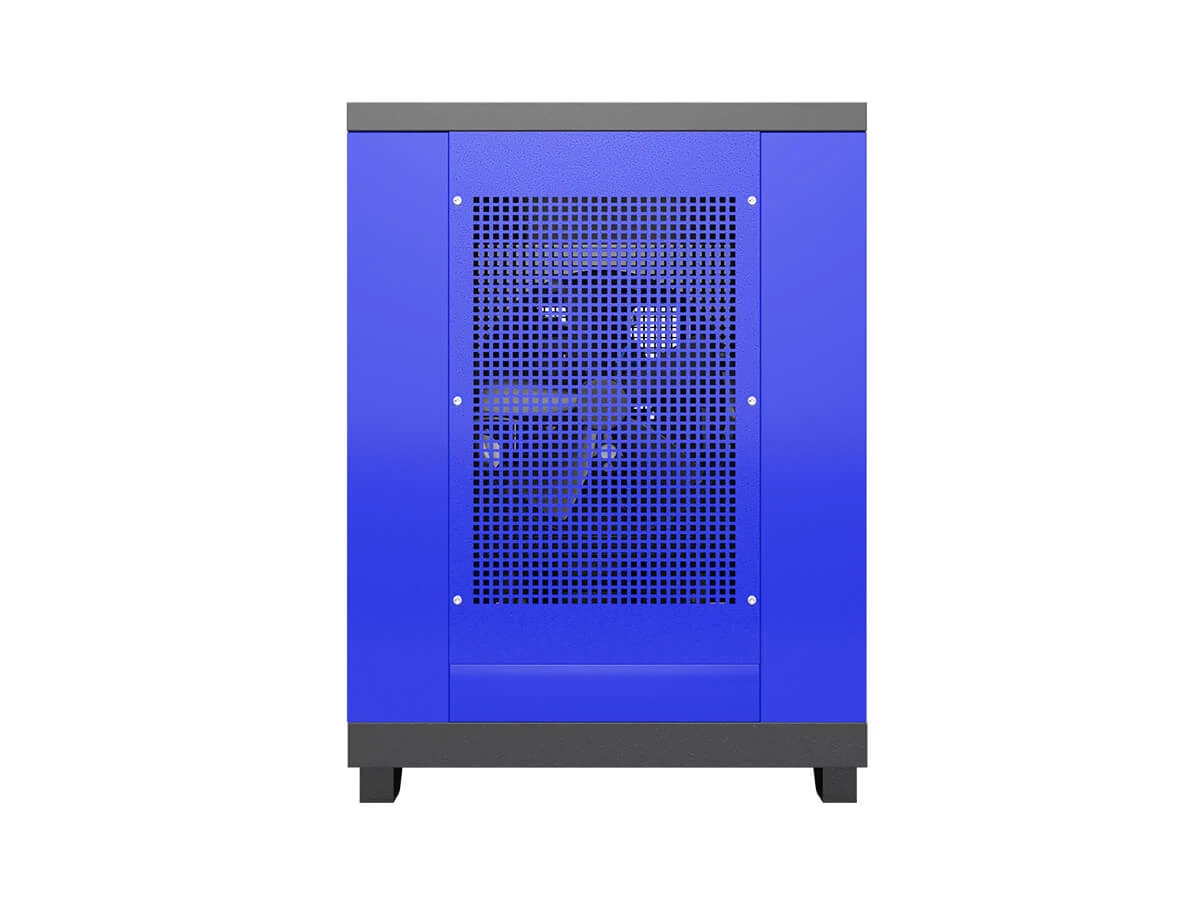

Фотографии производителя показывают исполнения серии. Компоновку выбранной модификации согласуют при заказе.
