Синхронизированные установки ФАС объединяют два или три газовых генератора для работы на общую нагрузку. В линейке представлены комплексы на базе ВАЗ, ММЗ и ЯМЗ с заявленной общей мощностью от 50 до 450 кВт.
Назначение и область применения
Синхронизированные газопоршневые установки ФАС используют несколько генераторных агрегатов, согласованно работающих на общую нагрузку. Такой комплекс выбирают по общей мощности, составу базовых установок и требуемому режиму электроснабжения.
ФАС-50-3/ВC состоит из двух ФАС-28-3/ВП, ФАС-100-3/МС — из двух ФАС-50-3/МП. Комплексы ЯС строятся на базе ФАС-100-3/ЯП и ФАС-150-3/ЯП. Для каждого комплекса указана его заявленная общая мощность; она не подменяется арифметической суммой чисел в обозначениях базовых агрегатов.
Конструкция и оснащение
- Два или три базовых генератора в зависимости от исполнения.
- Согласованная работа агрегатов и управление распределением нагрузки.
- Трёхфазный выход 400 В; силовая платформа ВАЗ, ММЗ или ЯМЗ.

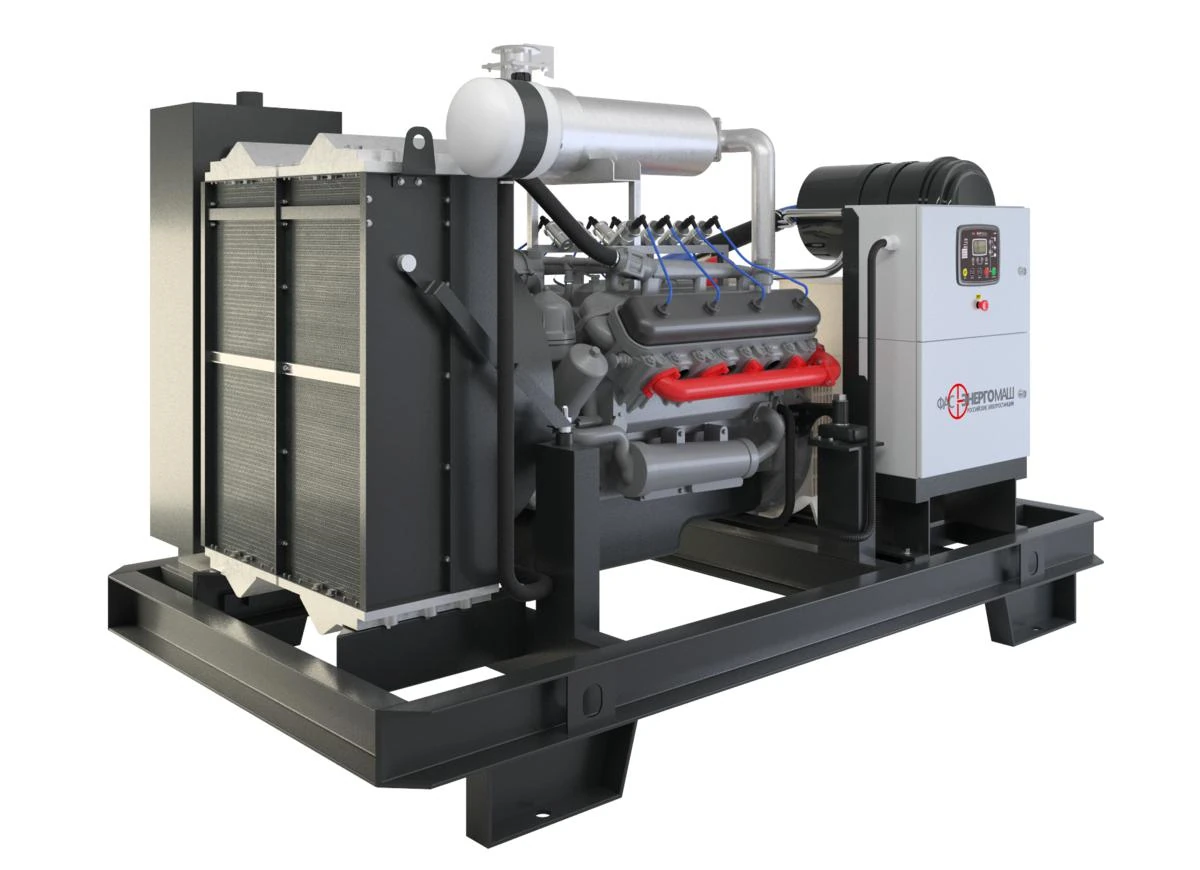

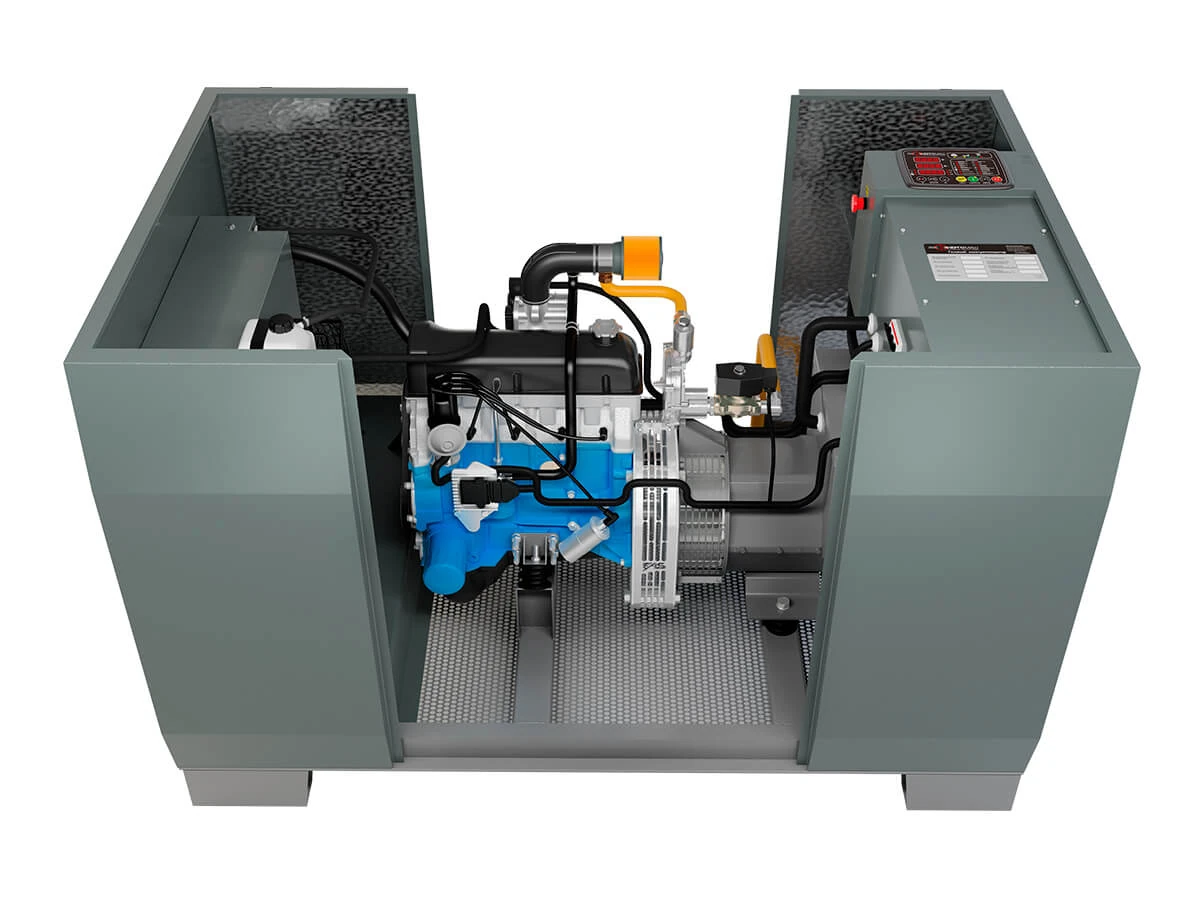

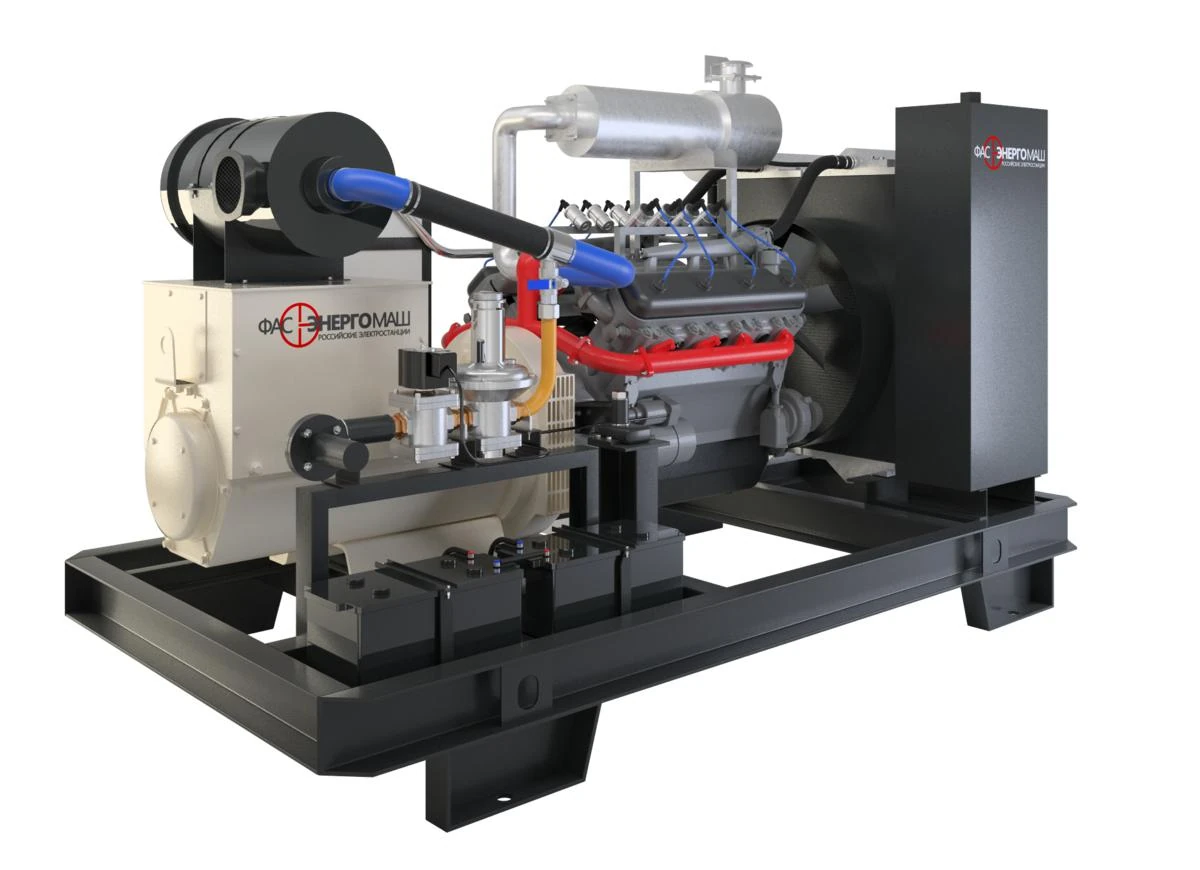

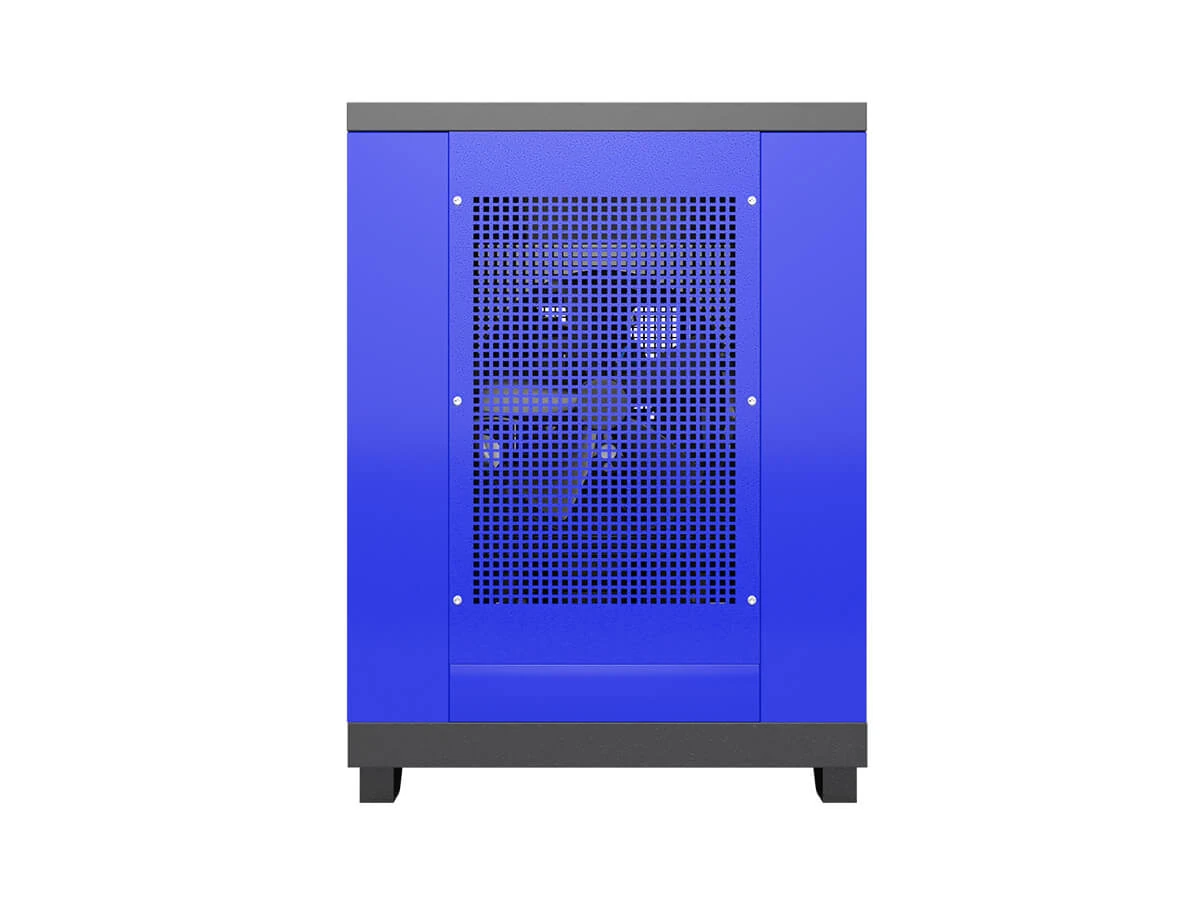

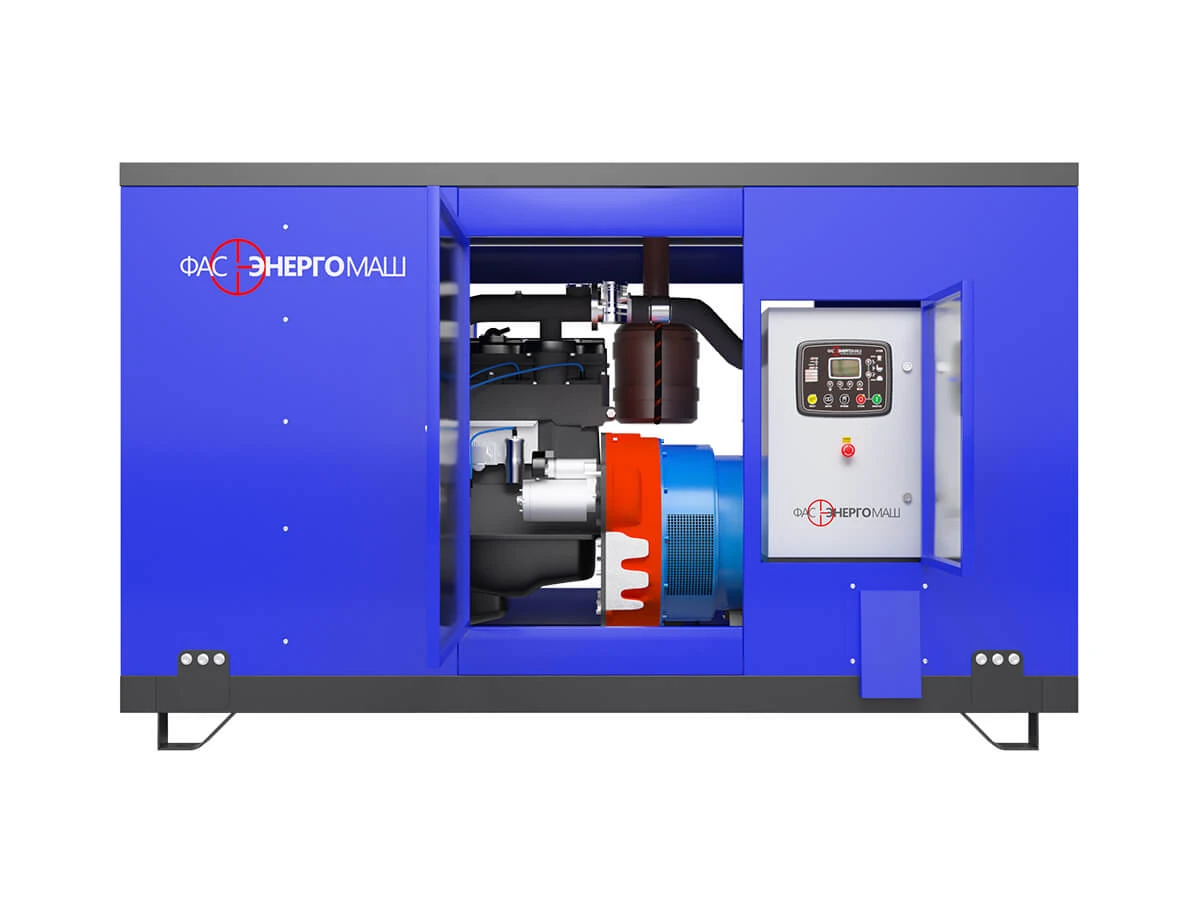

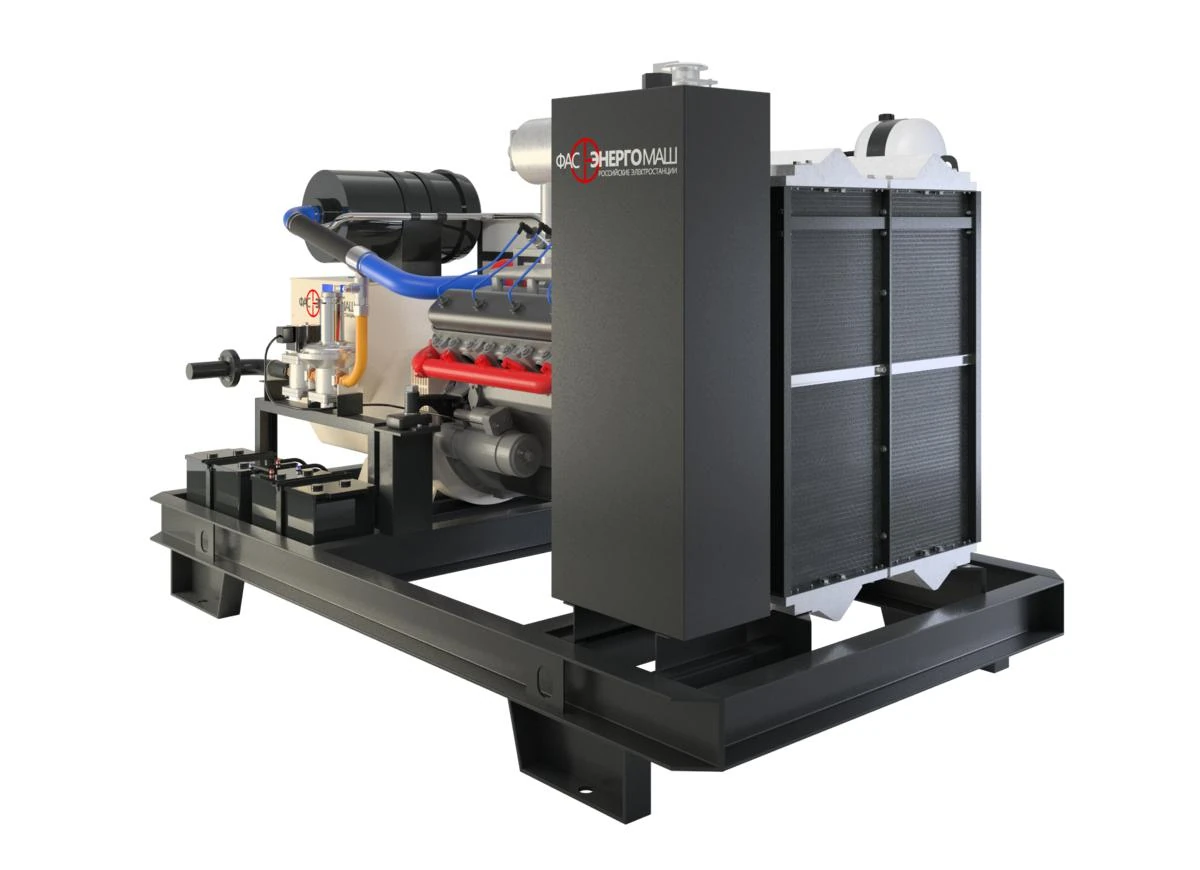

- Закрытые и открытые базовые агрегаты в разных модификациях комплекса.
Принцип работы

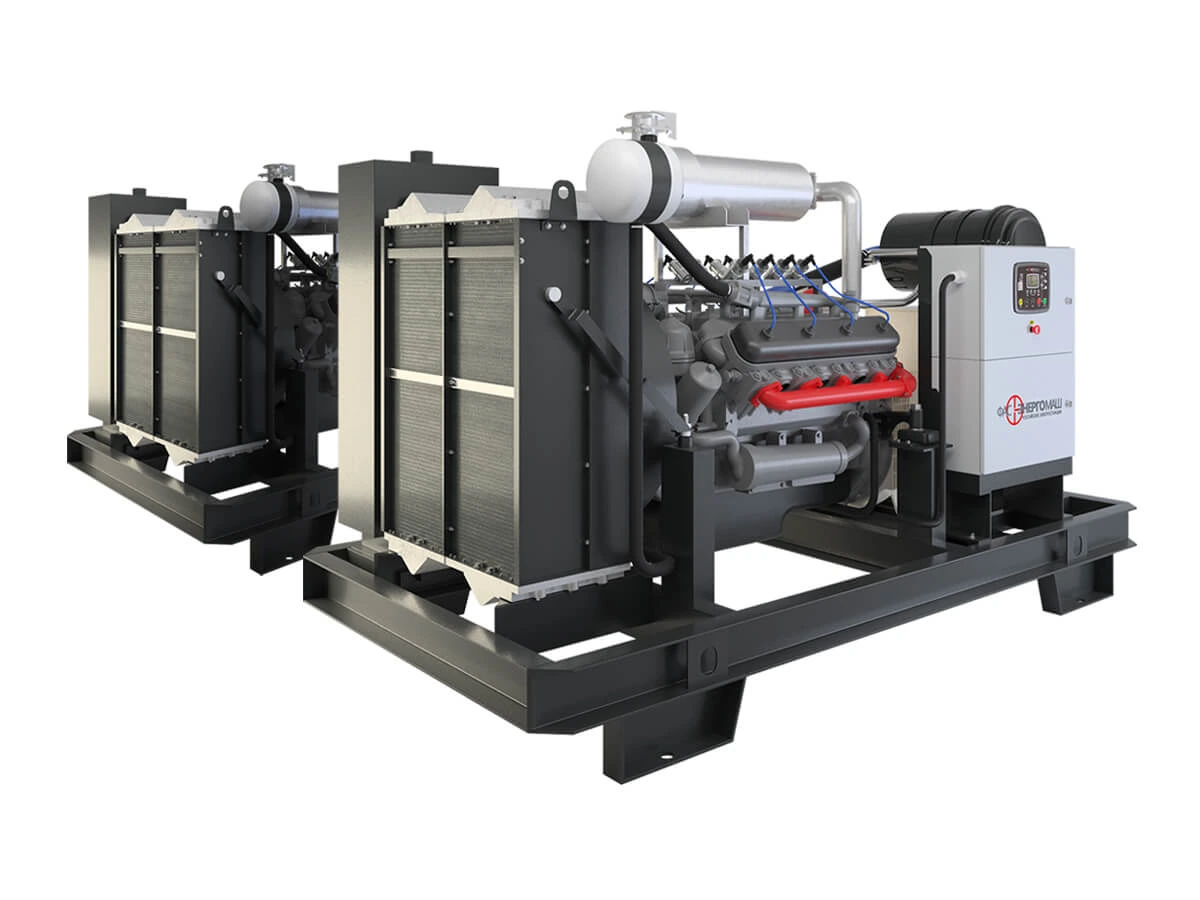

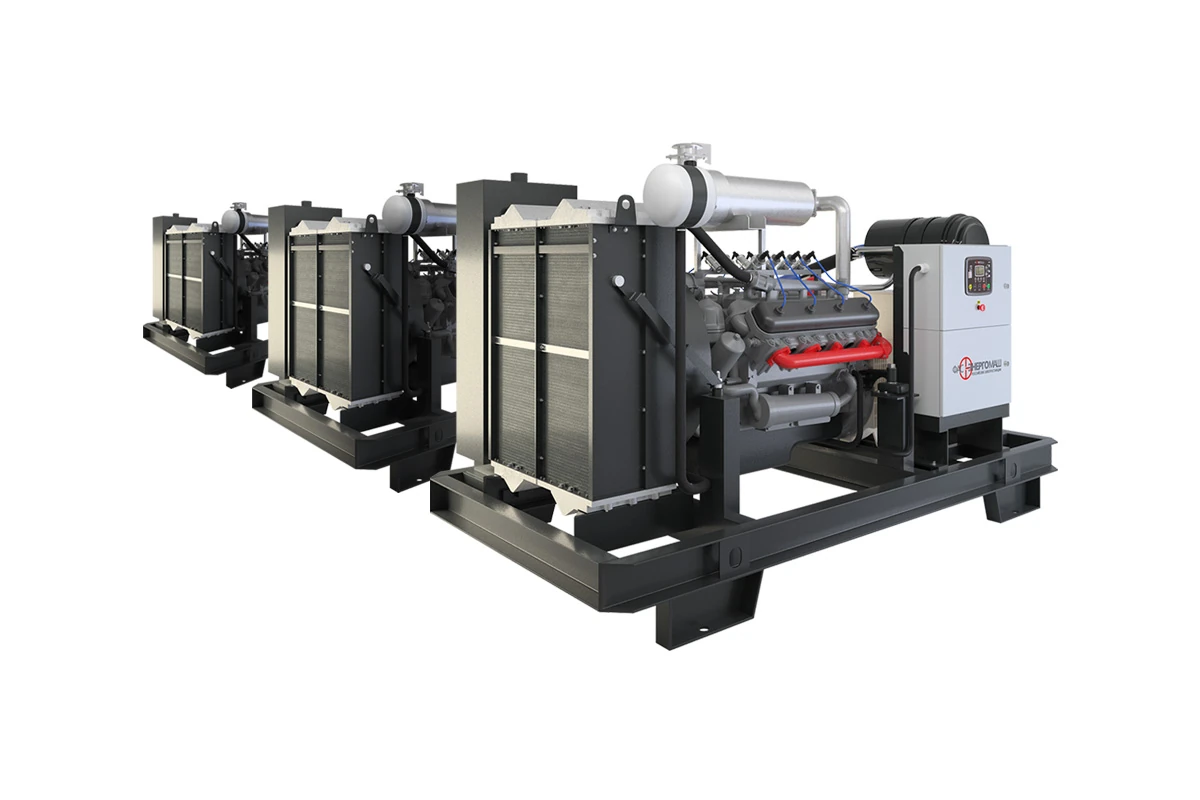

Состав готовых комплексов ФАС: два агрегата, а у ФАС-450-3/ЯС — три. Система синхронизации согласует их работу.
Модификации и электрическая мощность
Мощность на природном газе и СУГ приведена отдельно для каждой модификации.
| Модель | Метан, кВт | СУГ, кВт | Напряжение, В | Фазы | Двигатель | Обороты двигателя, об/мин |
|---|---|---|---|---|---|---|
| ФАС-50-3/ВC | 50 | 50 | 400 | 3 | ВАЗ 2106 | 3000 |
| ФАС-100-3/МС | 100 | 100 | 400 | 3 | ММЗ 246.4 | 1500 |
| ФАС-200-3/ЯС | 200 | 200 | 400 | 3 | ЯМЗ 238 | 1500 |
| ФАС-300-3/ЯС | 300 | 300 | 400 | 3 | ЯМЗ 238 | 1500 |
| ФАС-450-3/ЯС | 450 | 450 | 400 | 3 | ЯМЗ 238 | 1500 |
Состав и размеры базовых агрегатов
| Комплекс | Состав | Количество | Габариты одного агрегата | Масса одного агрегата |
|---|---|---|---|---|

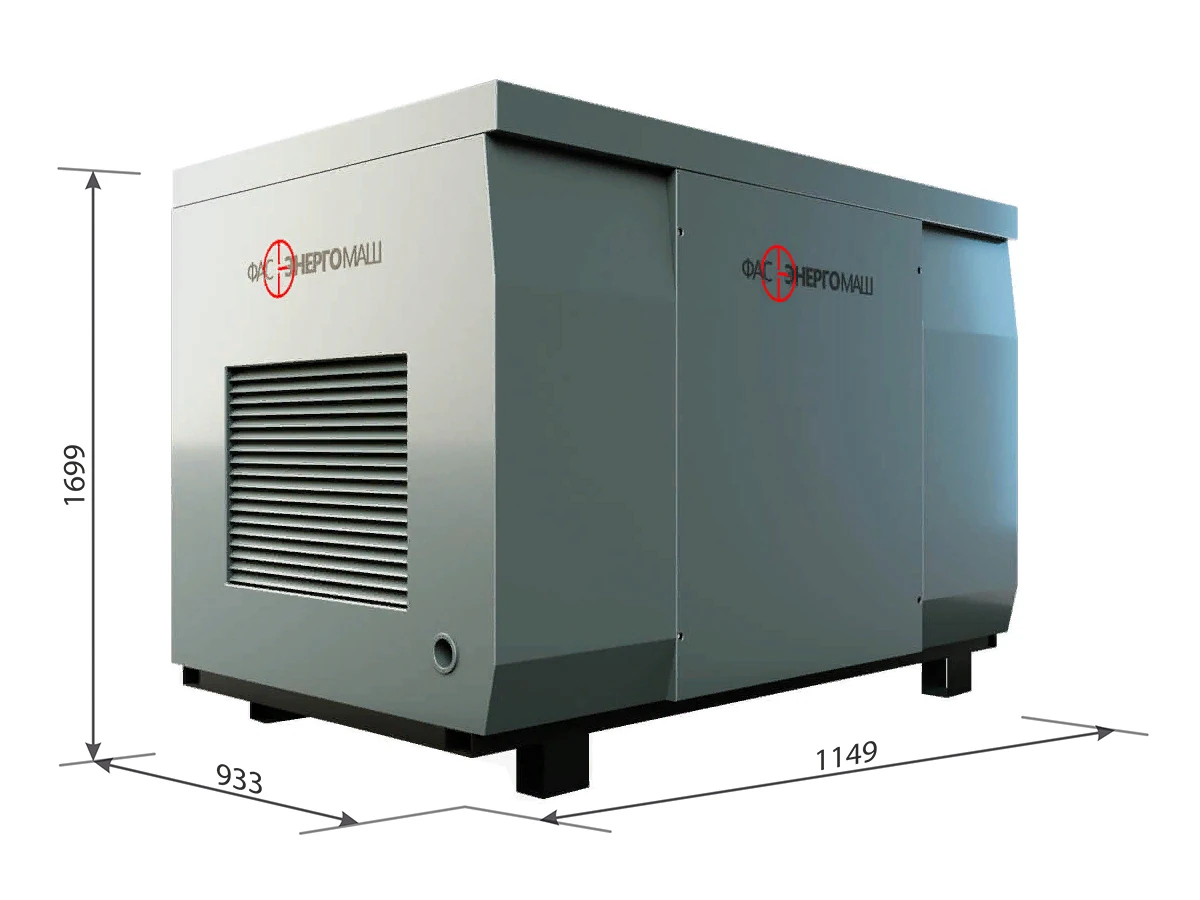

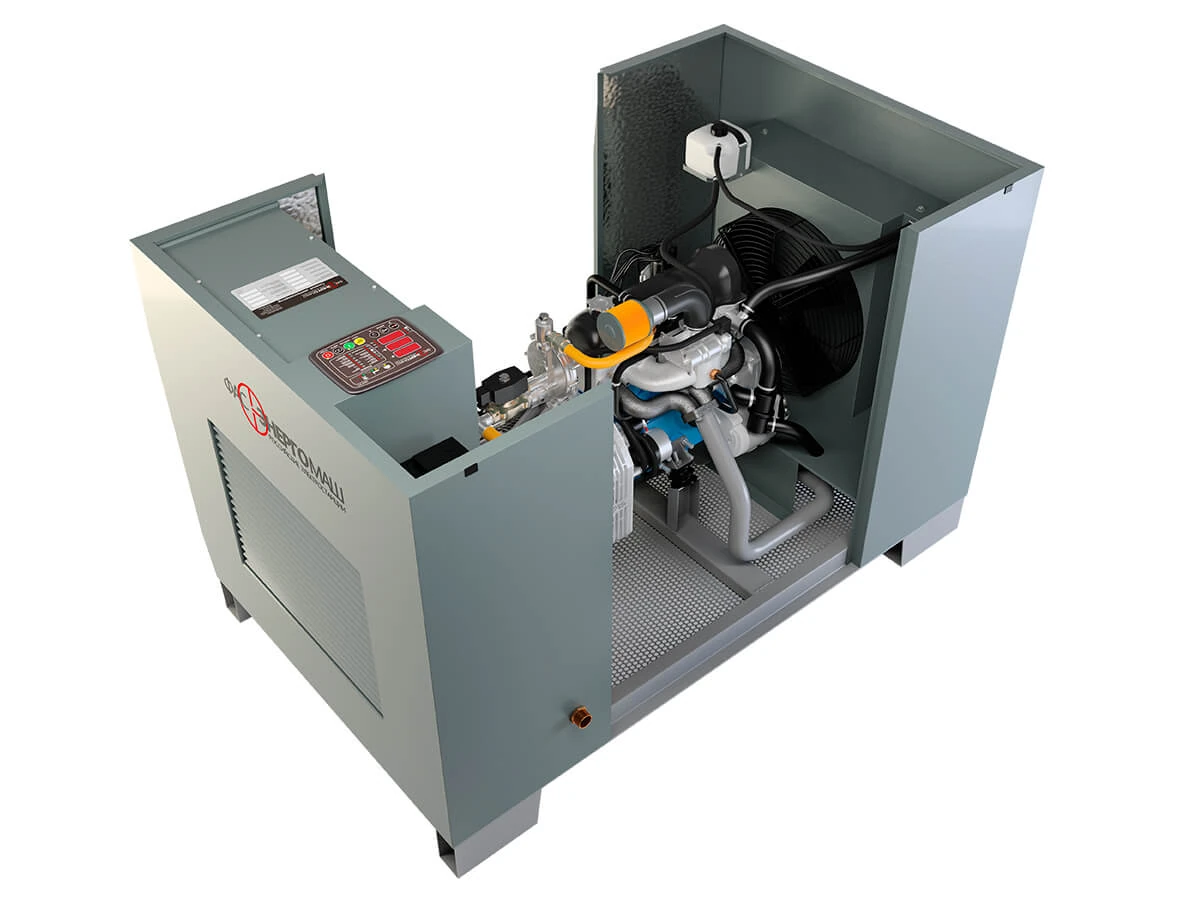

| ФАС-50-3/ВC | 2 × ФАС-28-3/ВП | 2 | 1699 × 933 × 1149 мм | 540 кг |

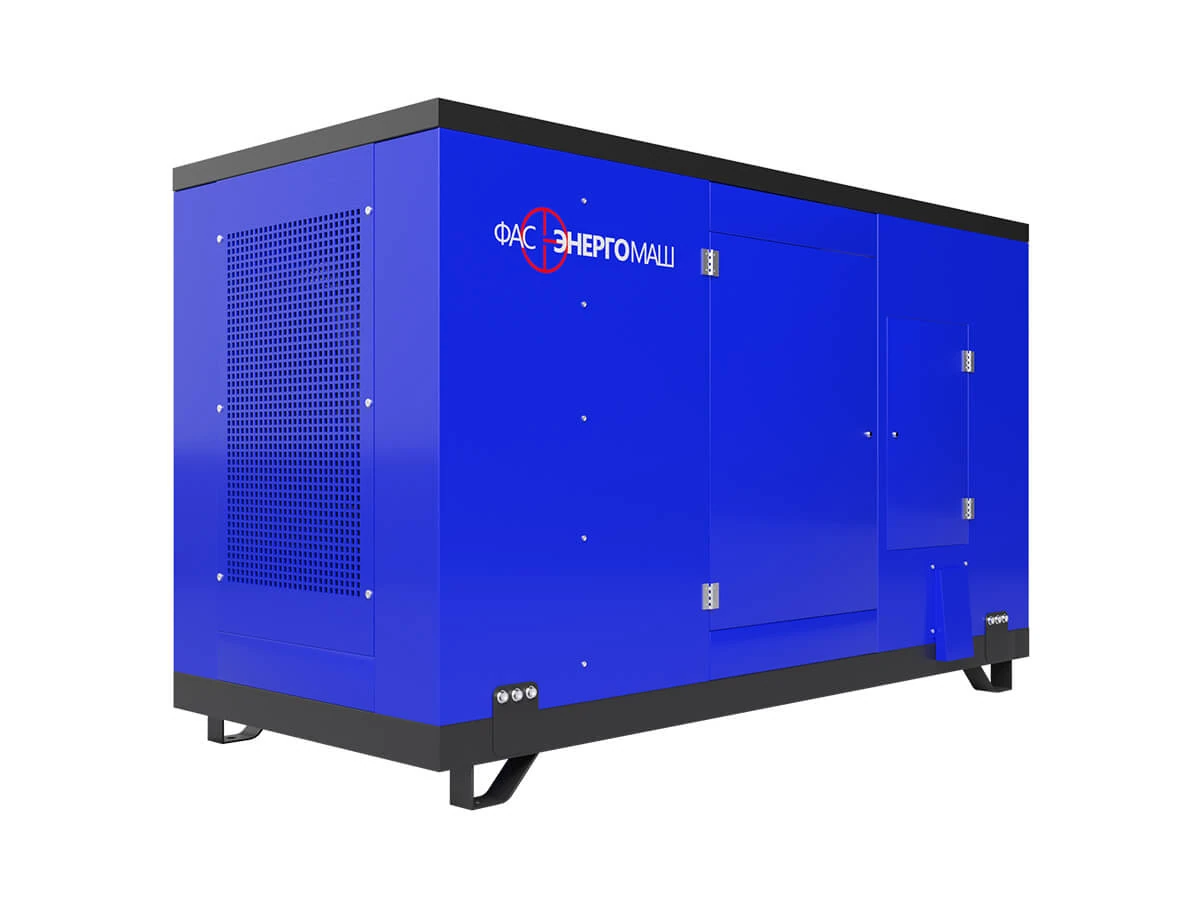

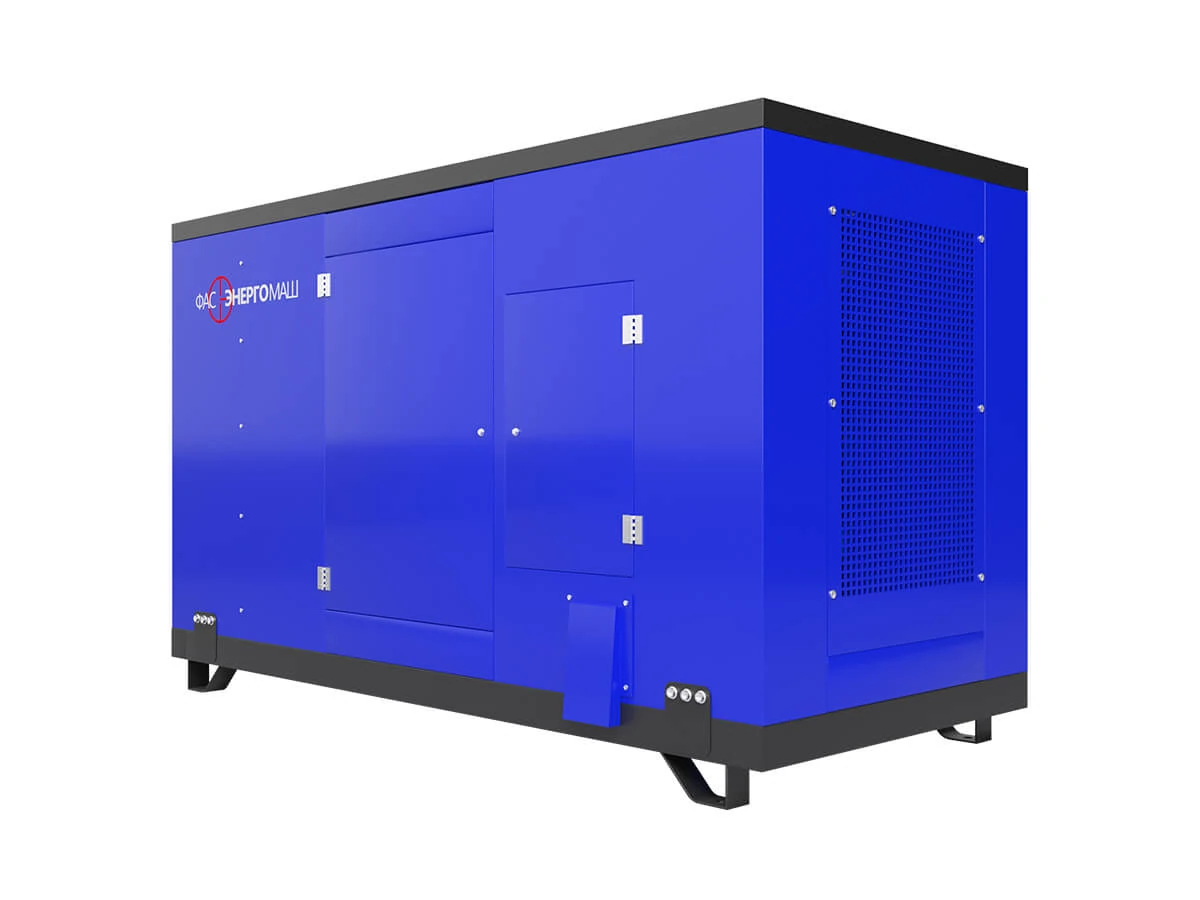

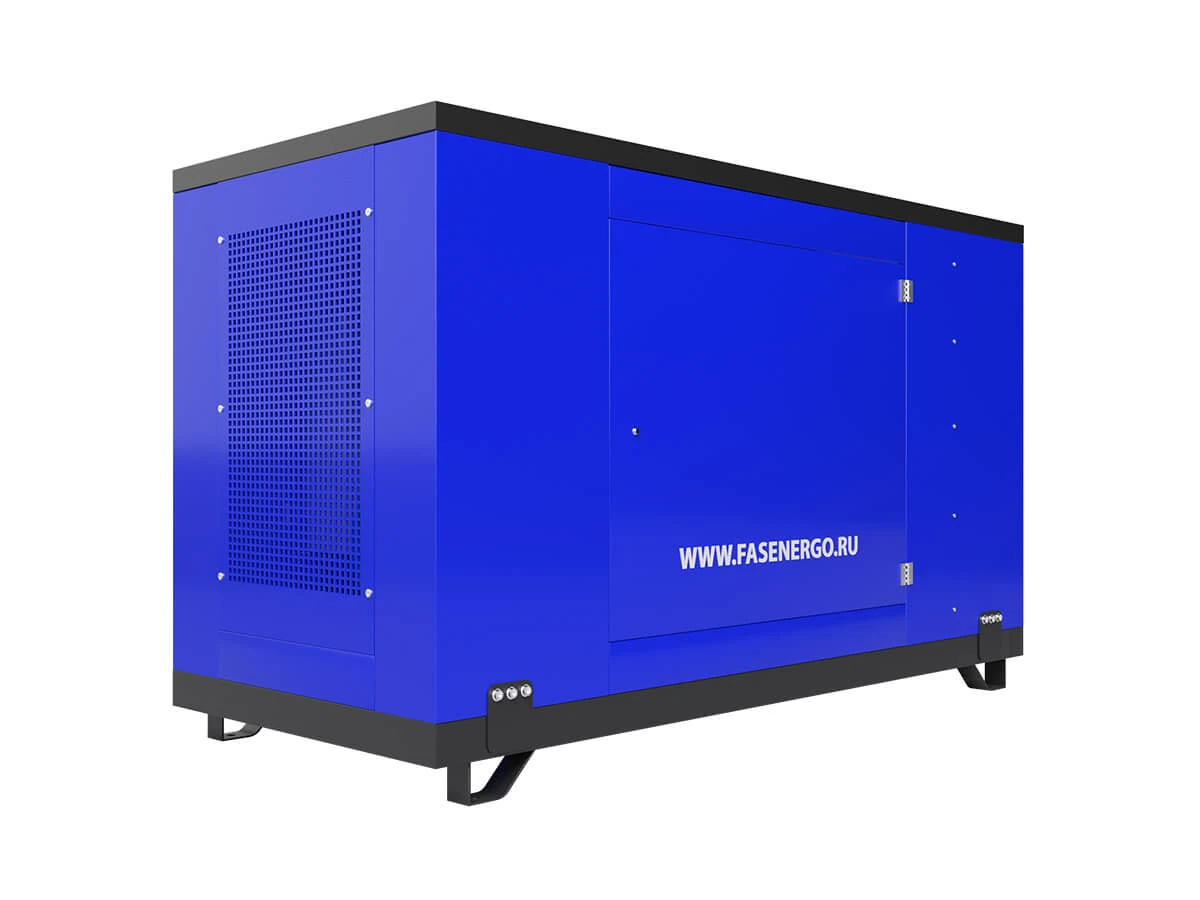

| ФАС-100-3/МС | 2 × ФАС-50-3/МП | 2 | 2507 × 1181 × 1531 мм | 1310 кг |

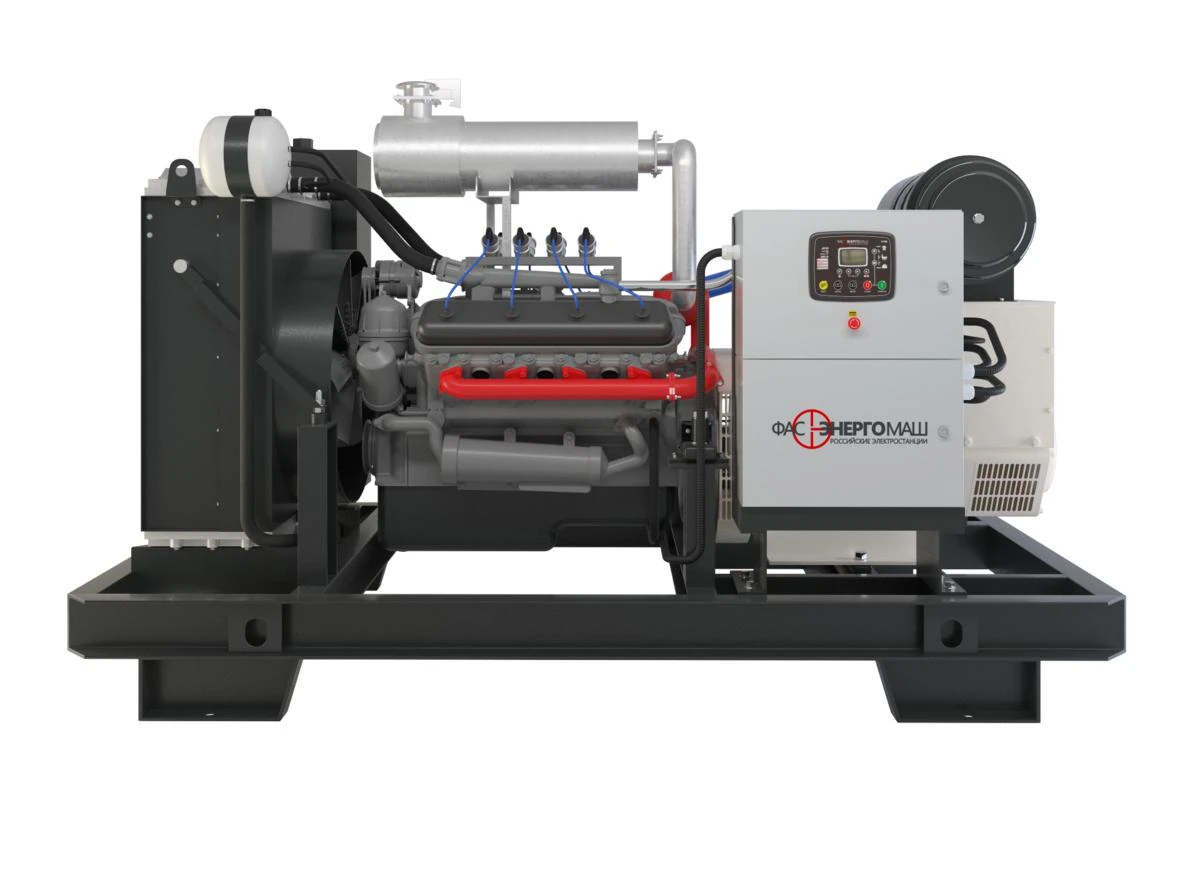

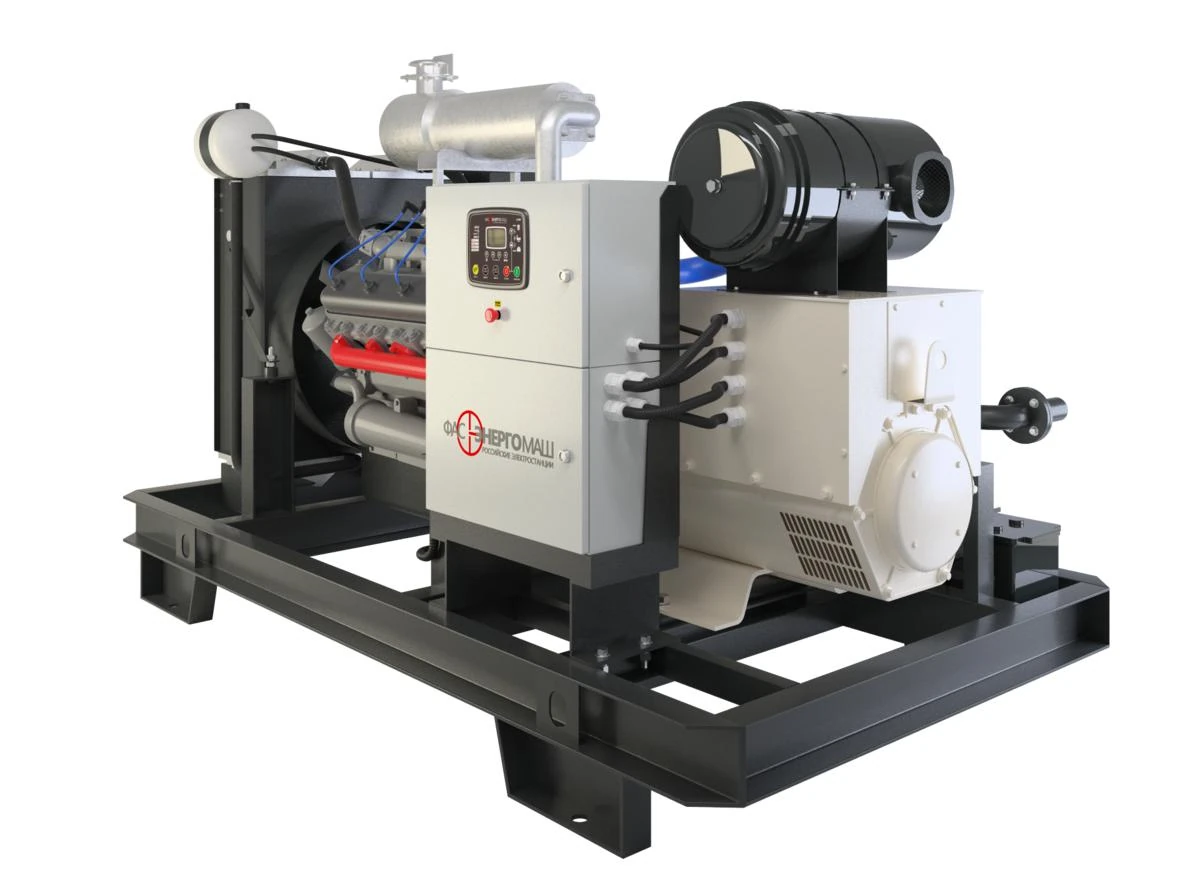

| ФАС-200-3/ЯС | 2 × ФАС-100-3/ЯП | 2 | 2900 × 1420 × 1650 мм | 2500 кг |
| ФАС-300-3/ЯС | 2 × ФАС-150-3/ЯП | 2 | 2900 × 1420 × 1650 мм | 2500 кг |
| ФАС-450-3/ЯС | 3 × ФАС-150-3/ЯП | 3 | 2900 × 1420 × 1650 мм | 2500 кг |
Здесь приведены размеры и масса одного базового генератора, без щитов и соединений комплекса. Генераторы могут размещаться раздельно или в общем контейнере; общие габариты определяются схемой размещения и сервисными проходами.
Дополнительные технические параметры
| Модель | Параметр | Значение |
|---|---|---|
| ФАС-50-3/ВC | Выходной ток | 101,4 A |
| ФАС-50-3/ВC | Уровень шума | 70 дБ |
| ФАС-100-3/МС | Выходной ток | 181,2 A |
| ФАС-100-3/МС | Уровень шума | 65 дБ |
| ФАС-200-3/ЯС | Выходной ток | 360 A |
| ФАС-200-3/ЯС | Уровень шума | 90 дБ |
| ФАС-300-3/ЯС | Выходной ток | 540 A |
| ФАС-300-3/ЯС | Уровень шума | 90 дБ |
| ФАС-450-3/ЯС | Выходной ток | 810 A |
| ФАС-450-3/ЯС | Уровень шума | 90 дБ |
Исполнение и автоматика
| Модель | Охлаждение | Исполнение | Запуск | АВР |
|---|---|---|---|---|
| ФАС-50-3/ВC | Жидкостное | Закрытое | Электростартер | В комплекте |

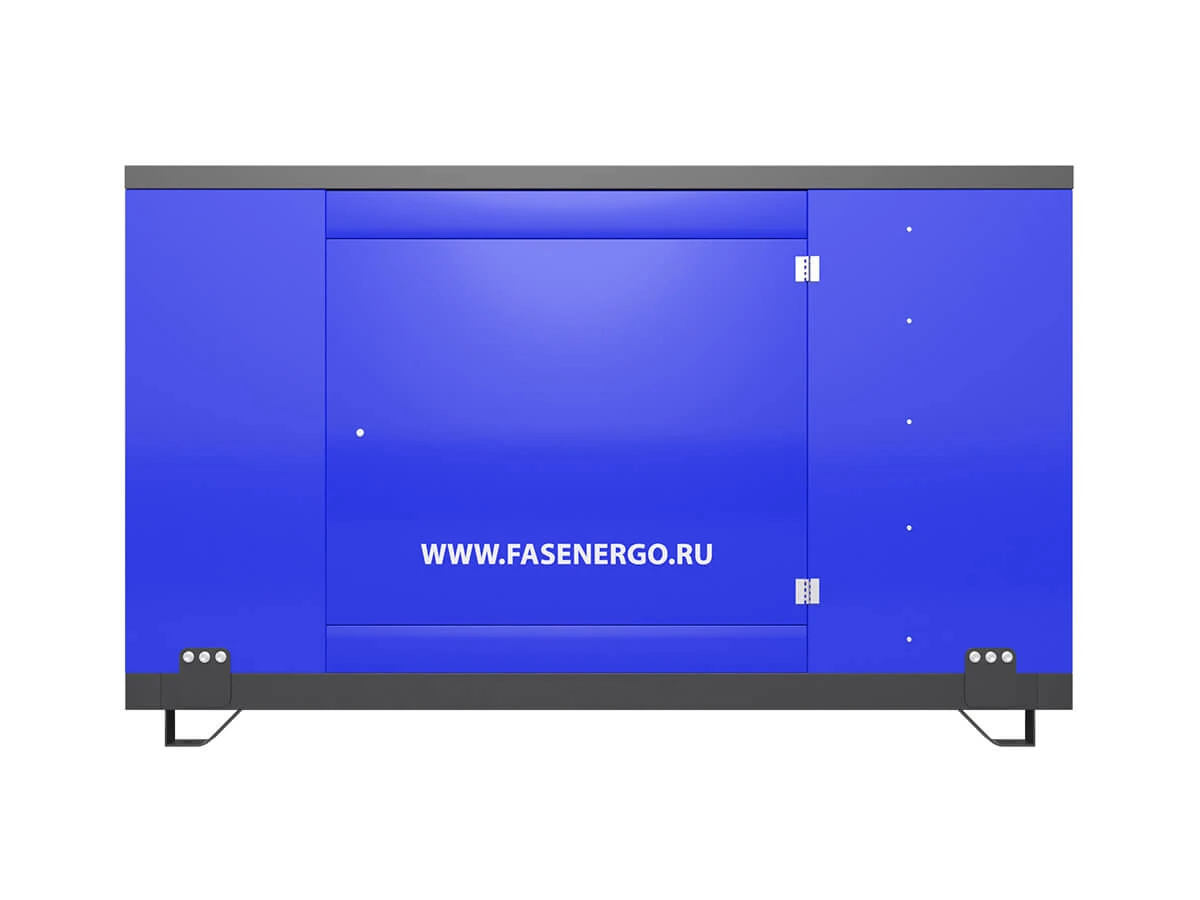

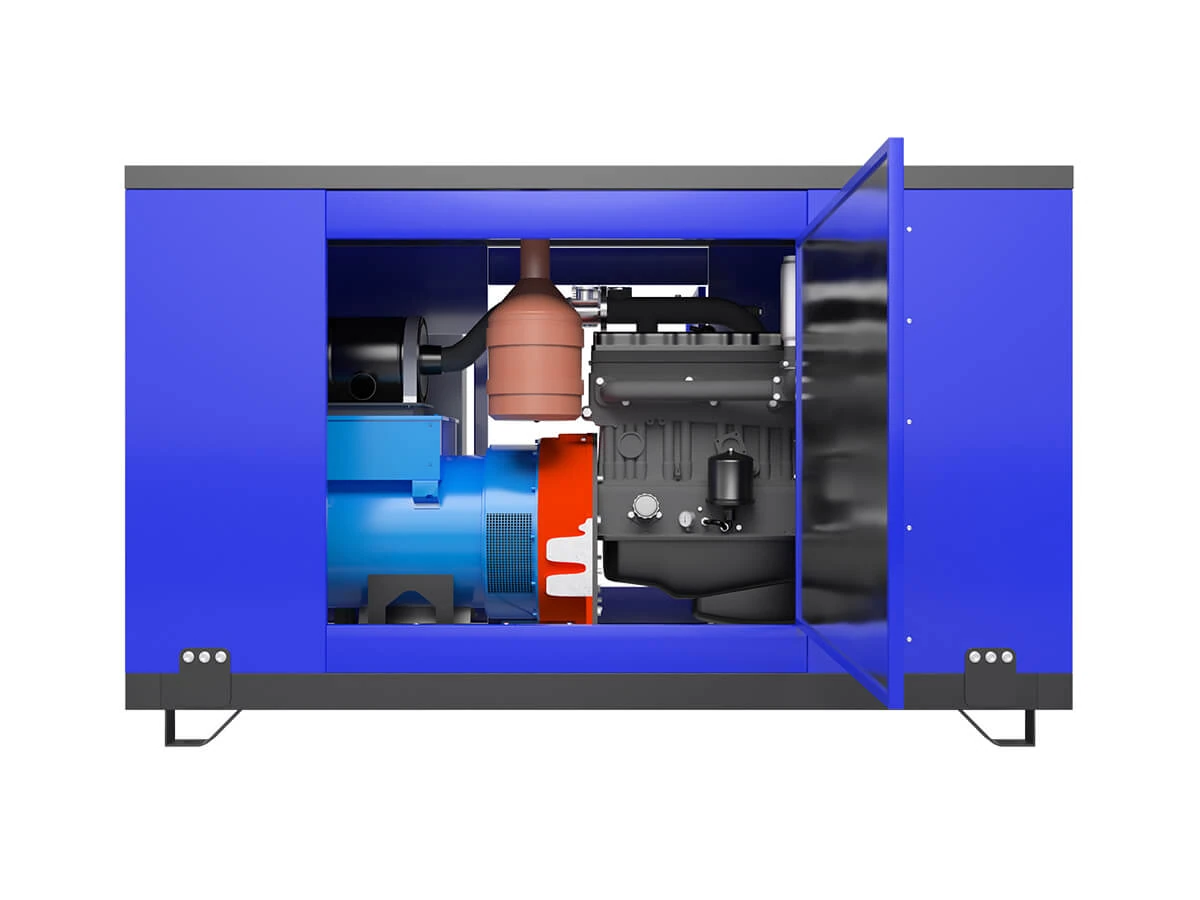

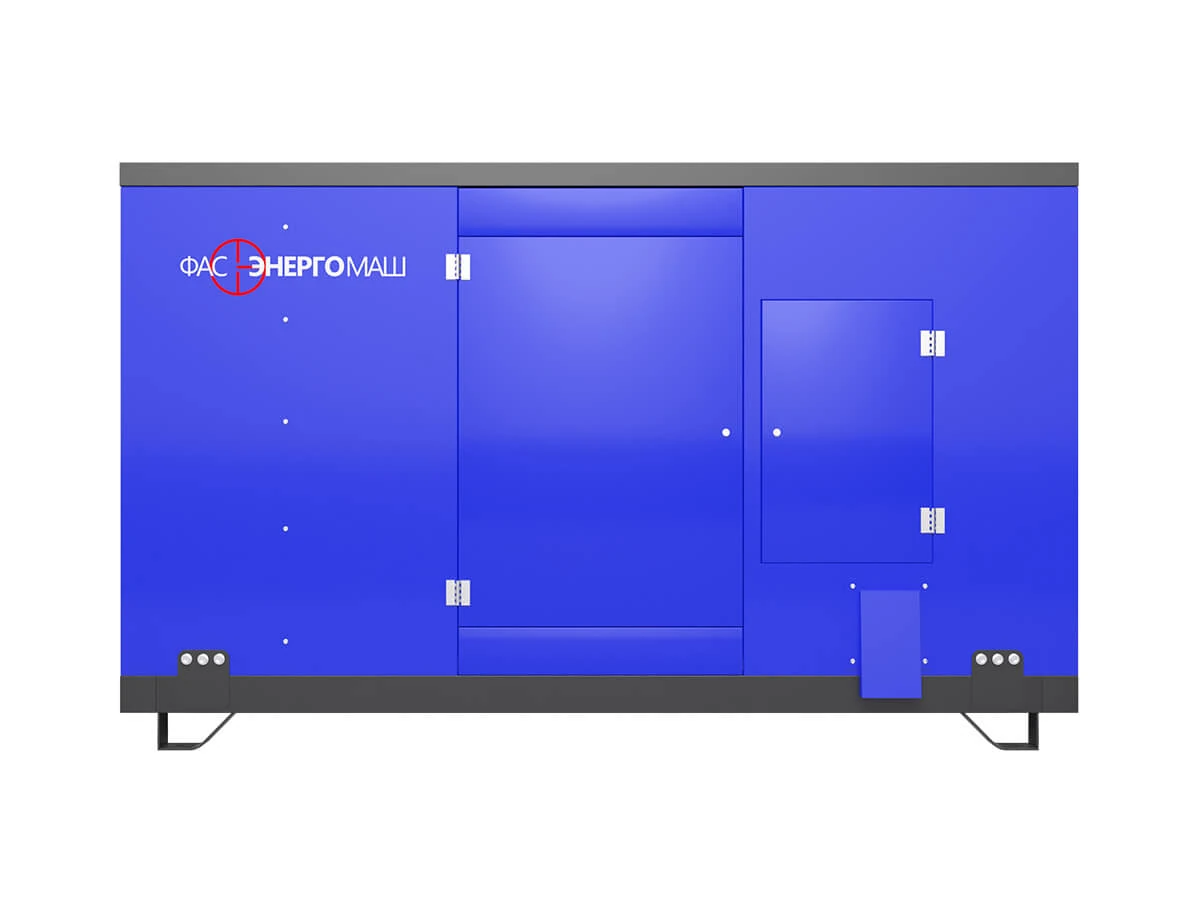

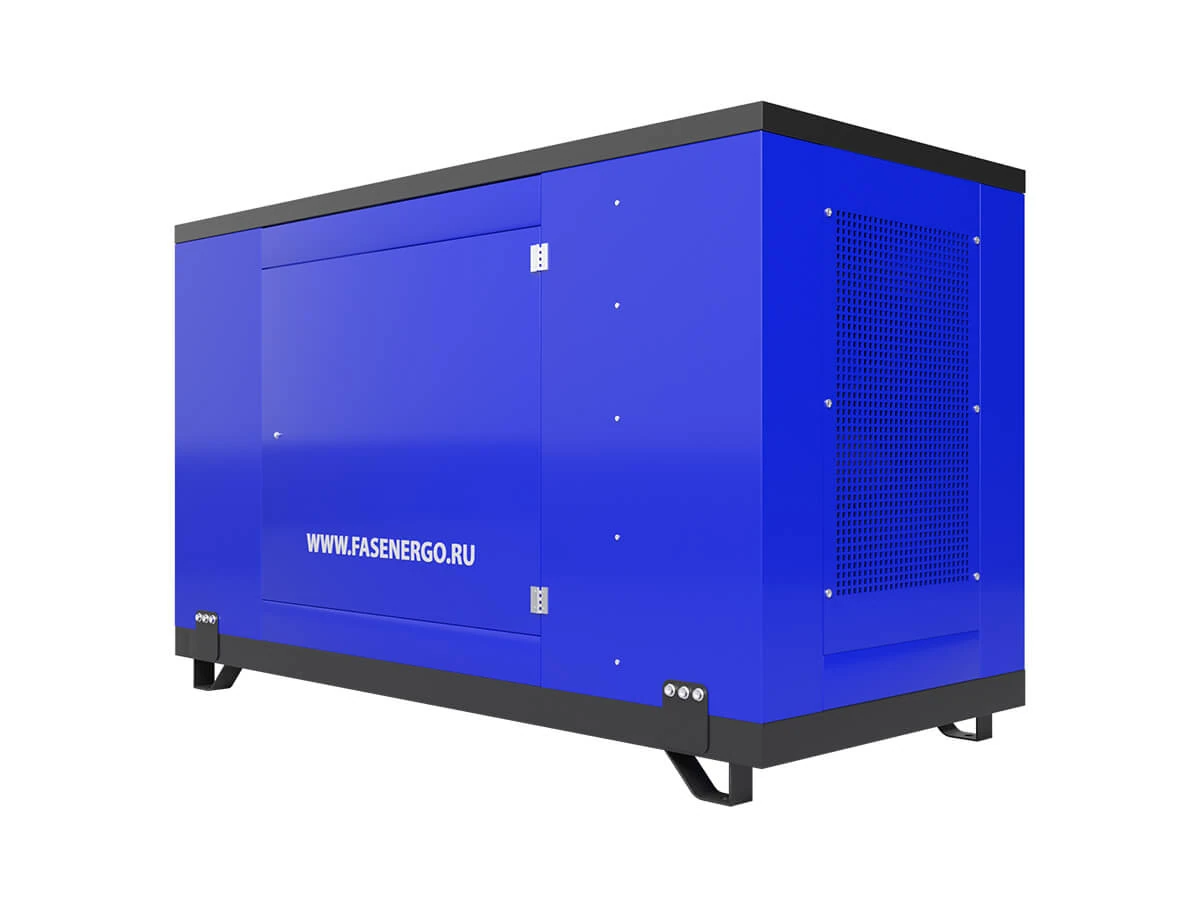

| ФАС-100-3/МС | Жидкостное | Закрытое | Электростартер | В комплекте |

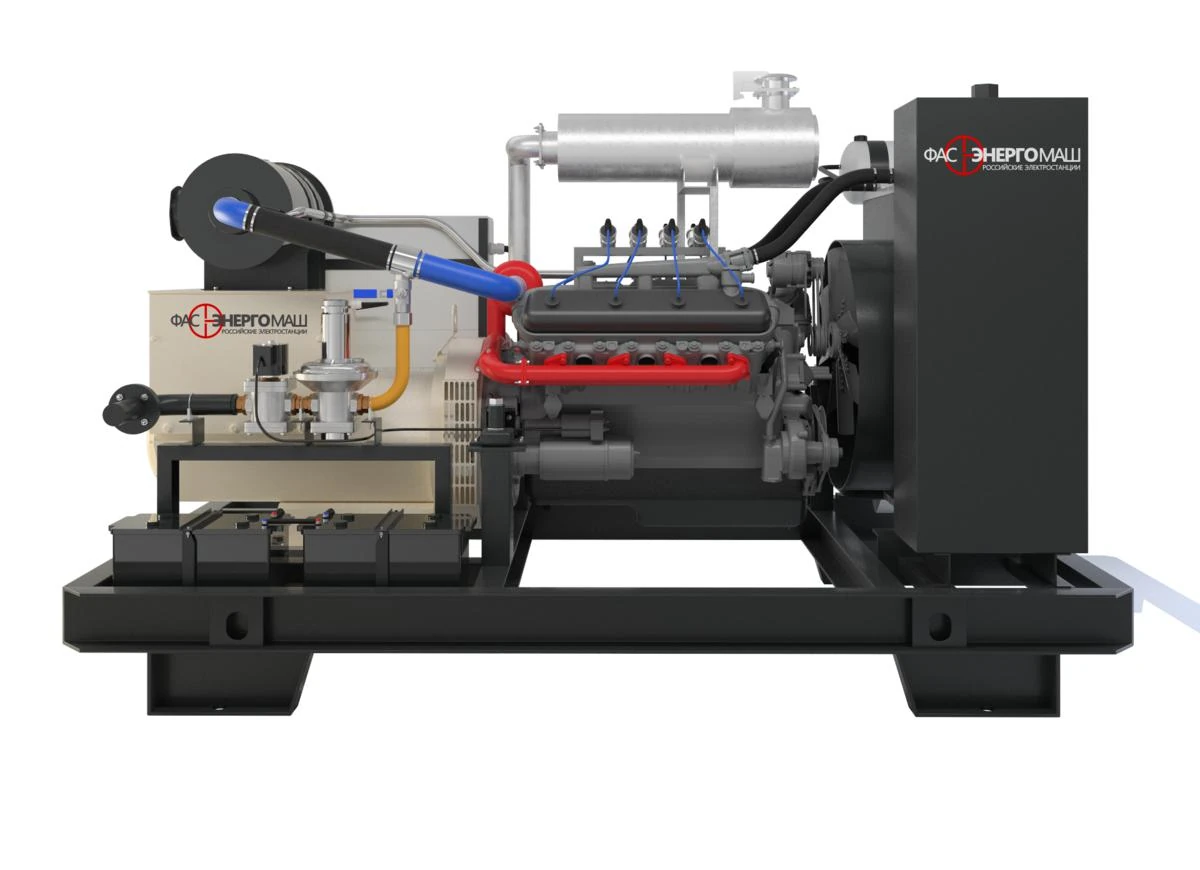

| ФАС-200-3/ЯС | Жидкостное | Открытое | Электростартер | Дополнительная опция |
| ФАС-300-3/ЯС | Жидкостное | Открытое | Электростартер | Дополнительная опция |
| ФАС-450-3/ЯС | Жидкостное | Открытое | Электростартер | Дополнительная опция |
Установки оснащены LCD-дисплеем с русским интерфейсом и автоматическим контролем работы. Схема АВР зависит от состава резервируемой нагрузки и взаимодействия с сетью.
Удельный расход газа
| Модель | Метан, м³/(кВт·ч) | СУГ, кг/(кВт·ч) |
|---|---|---|
| ФАС-50-3/ВC | 0,34 | 0,29 |
| ФАС-100-3/МС | 0,32 | 0,28 |
| ФАС-200-3/ЯС | 0,32 | 0,3 |
| ФАС-300-3/ЯС | 0,32 | 0,3 |
| ФАС-450-3/ЯС | 0,32 | 0,3 |
Удельный расход относится к единице вырабатываемой электроэнергии. Фактическое потребление зависит от нагрузки, состава газа и условий работы; эти значения не являются часовым расходом всей установки.
Опции и дополнительная комплектация
Синхронизация — в составе комплекса
Управление совместной работой базовых генераторов уже является частью комплекса. Дополнительные режимы, включая взаимодействие с внешней сетью, задаются проектом.
Когенерация — дополнительный тепловой модуль
Тепловые модули подбирают по мощности и типу каждого базового генератора. Для агрегатов от 40 кВт имеются разработанные решения; комплексу на базе ФАС-28-3/ВП требуется индивидуальный проект утилизации тепла.
Контейнер — дополнительное исполнение
Размещение в блок-контейнере с вентиляцией, освещением, сигнализацией и сервисным доступом. Состав инженерных систем выбирают по климату, количеству агрегатов и условиям эксплуатации.
АВР — по модели в таблице комплектации
Автоматическое переключение нагрузки между внешней сетью и генератором. Для синхронизированных групп используется схема управления комплексом; внешний щит и встроенная автоматика генератора выполняют разные функции.
Рекомендации по подбору и заказу
При проектировании определяют минимальную и максимальную нагрузку, порядок подключения агрегатов и необходимую мощность при выводе одного из них в обслуживание. Автоматическое резервирование, поочерёдная работа и подключение к внешней сети требуют отдельного согласования алгоритмов и коммутационного оборудования.
Габариты и массу комплекса рассчитывают по общей компоновке с учётом щитов, кабельных связей и сервисных проходов. Параметры одного базового генератора не следует использовать как размеры всей установки. Состав щитов синхронизации и АВР фиксируют в спецификации.
Эксплуатационные вопросы
Сохраняется ли полная мощность при остановке одного генератора?
Это зависит от количества и мощности оставшихся агрегатов. Резервирование рассчитывают по критичной нагрузке объекта. Например, два генератора в комплексе не означают, что при остановке одного сохранится полная паспортная мощность всего комплекса.

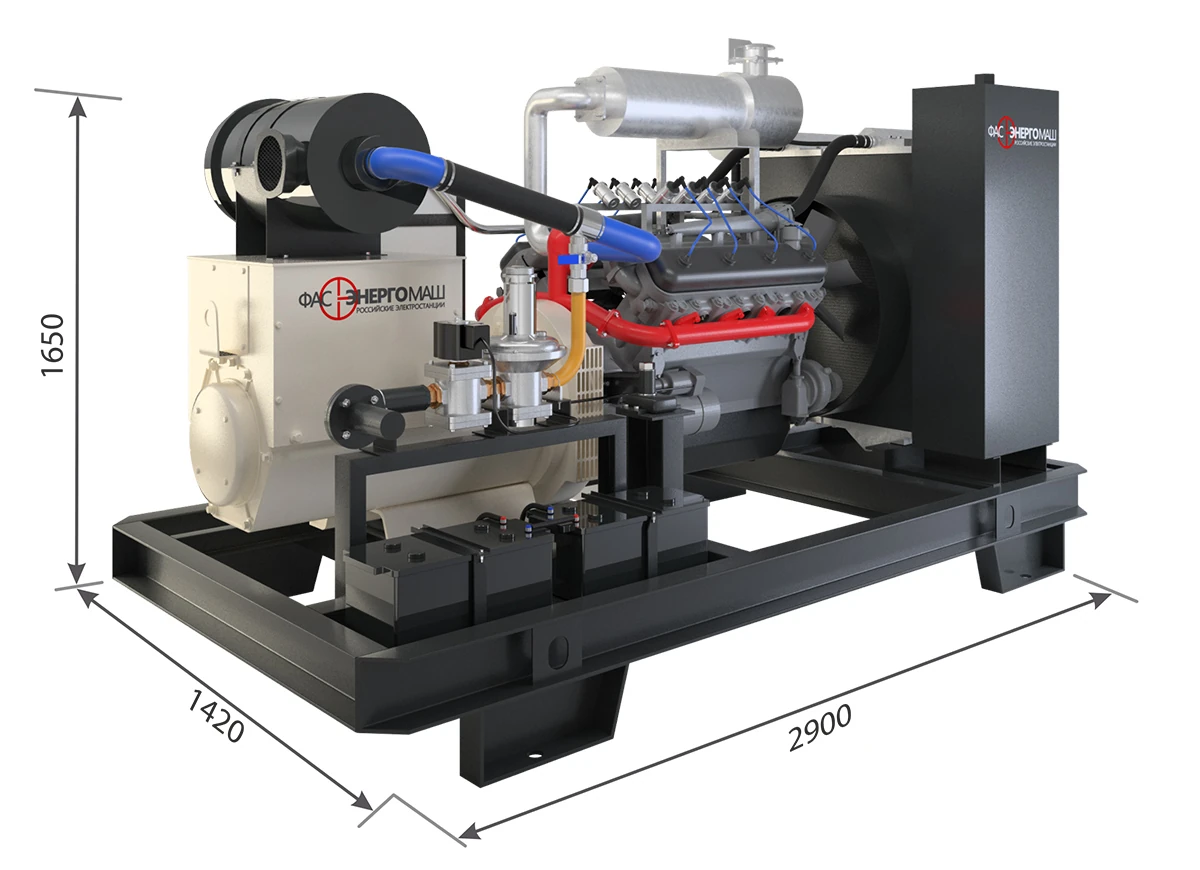

Фотографии и габаритные схемы

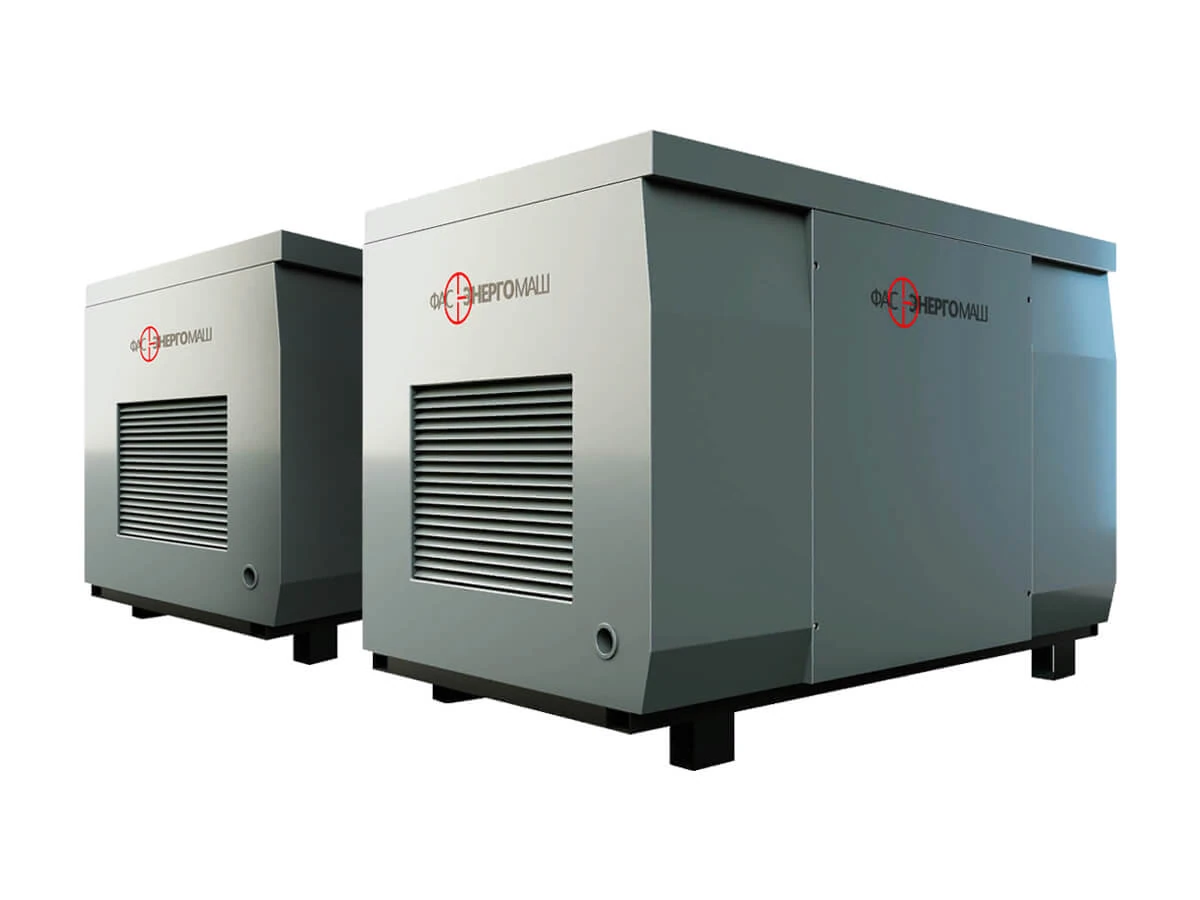

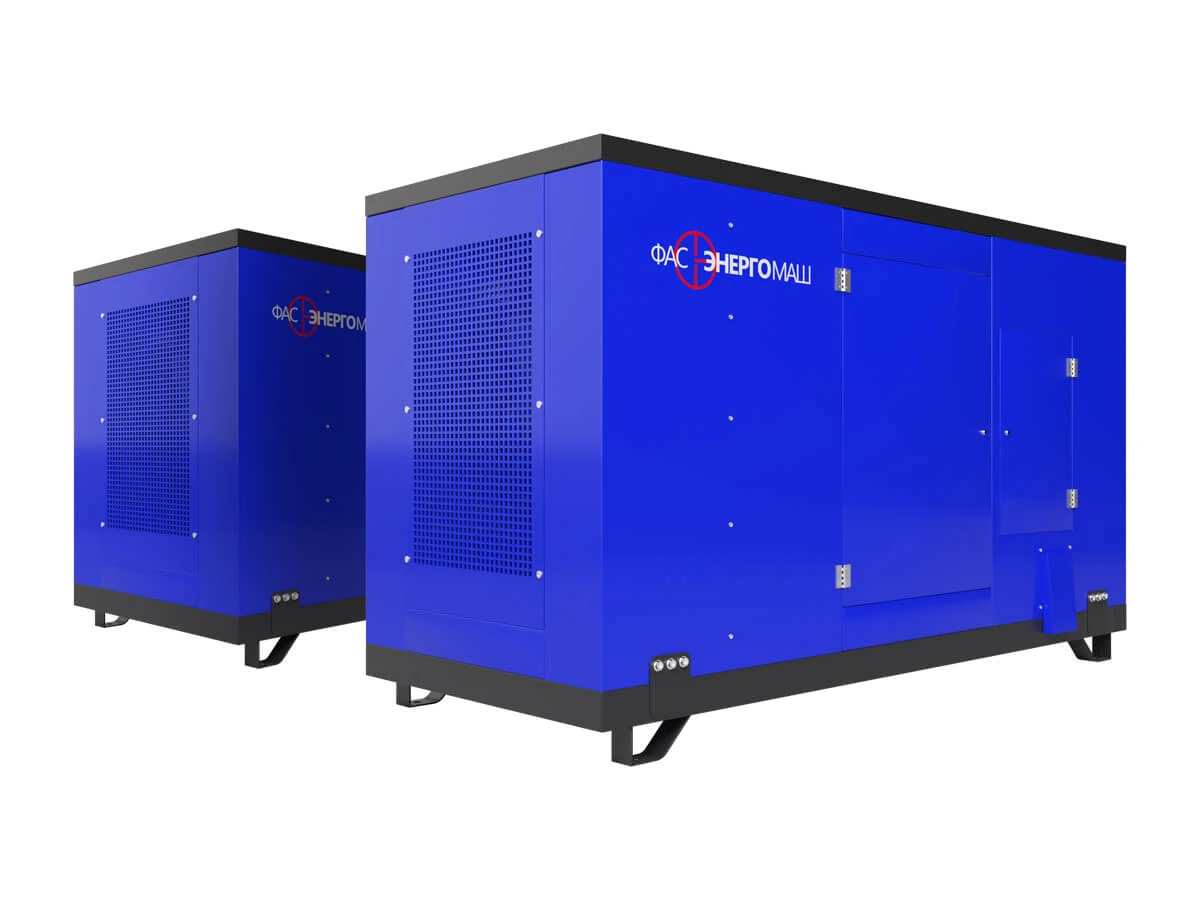

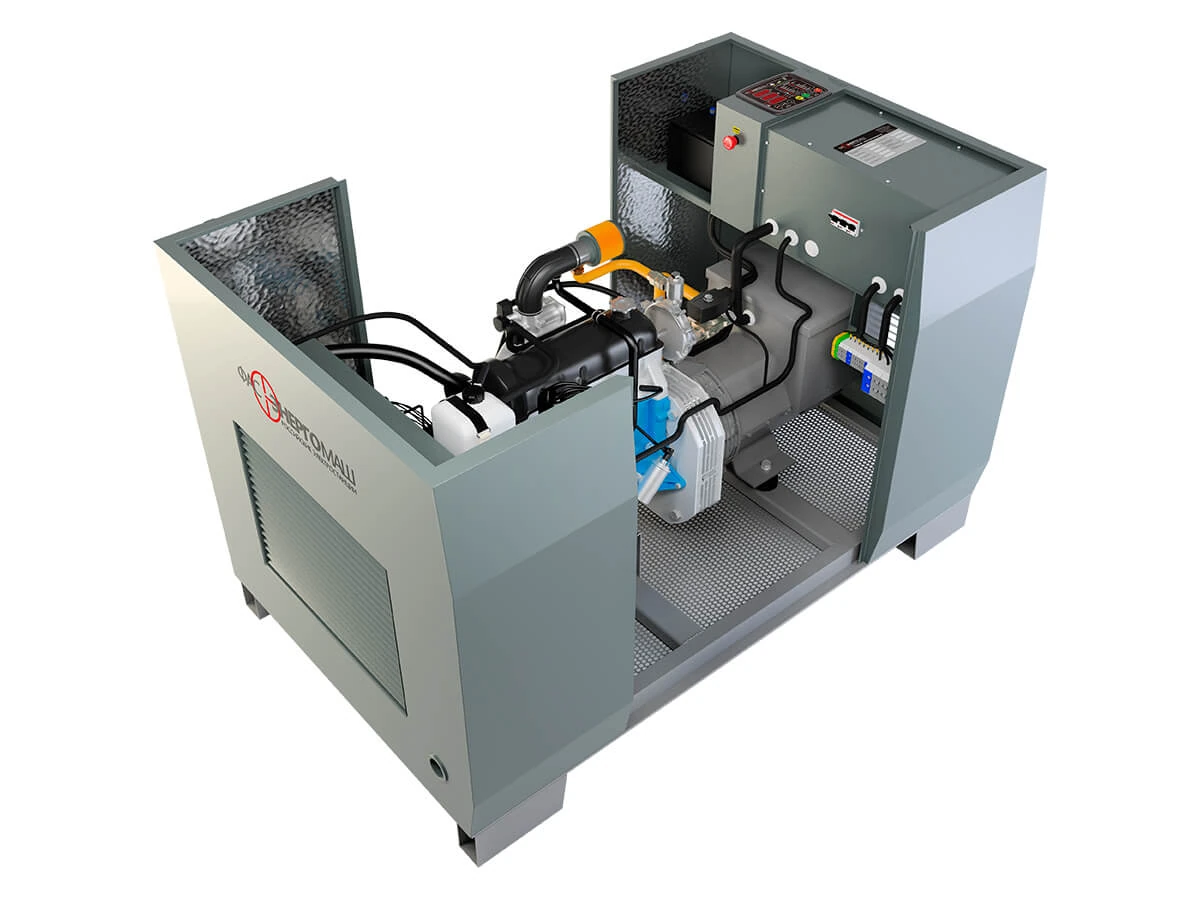

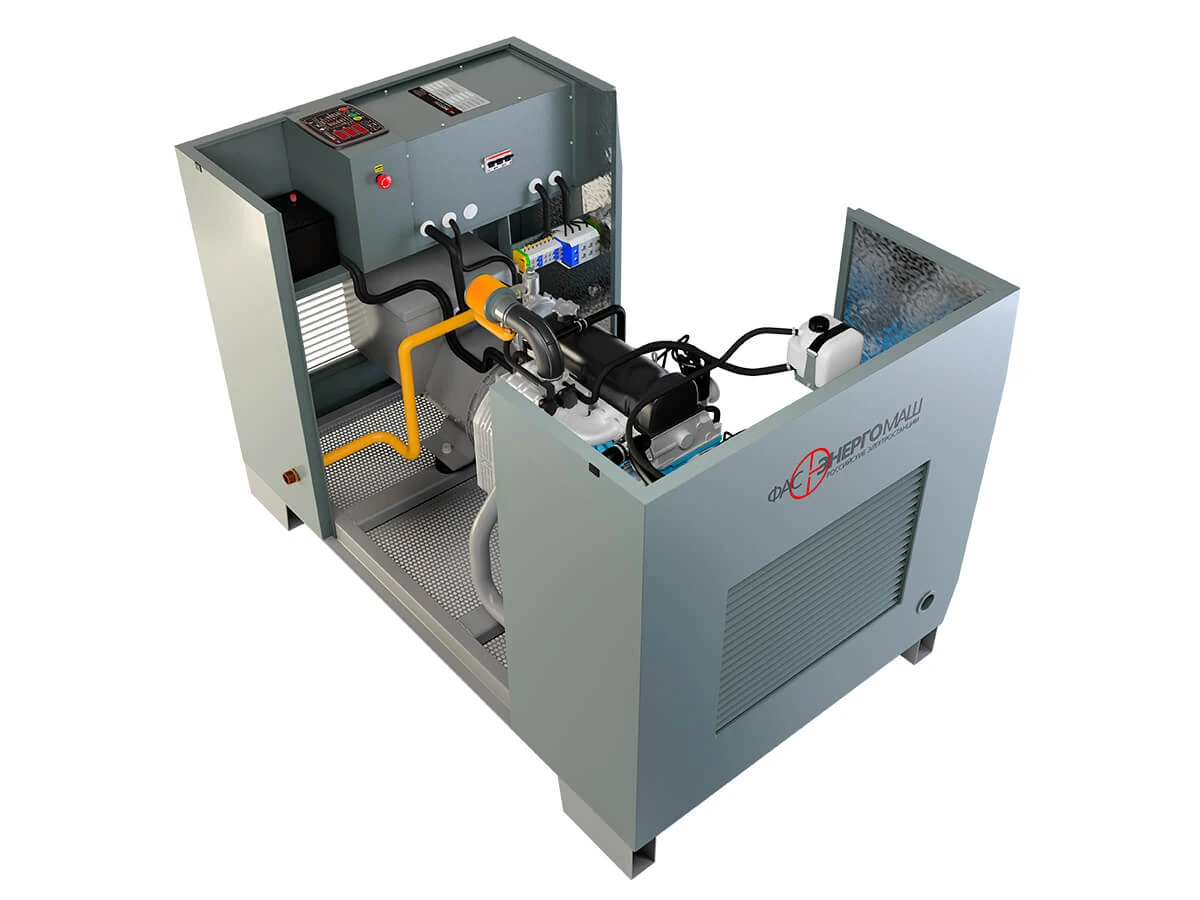

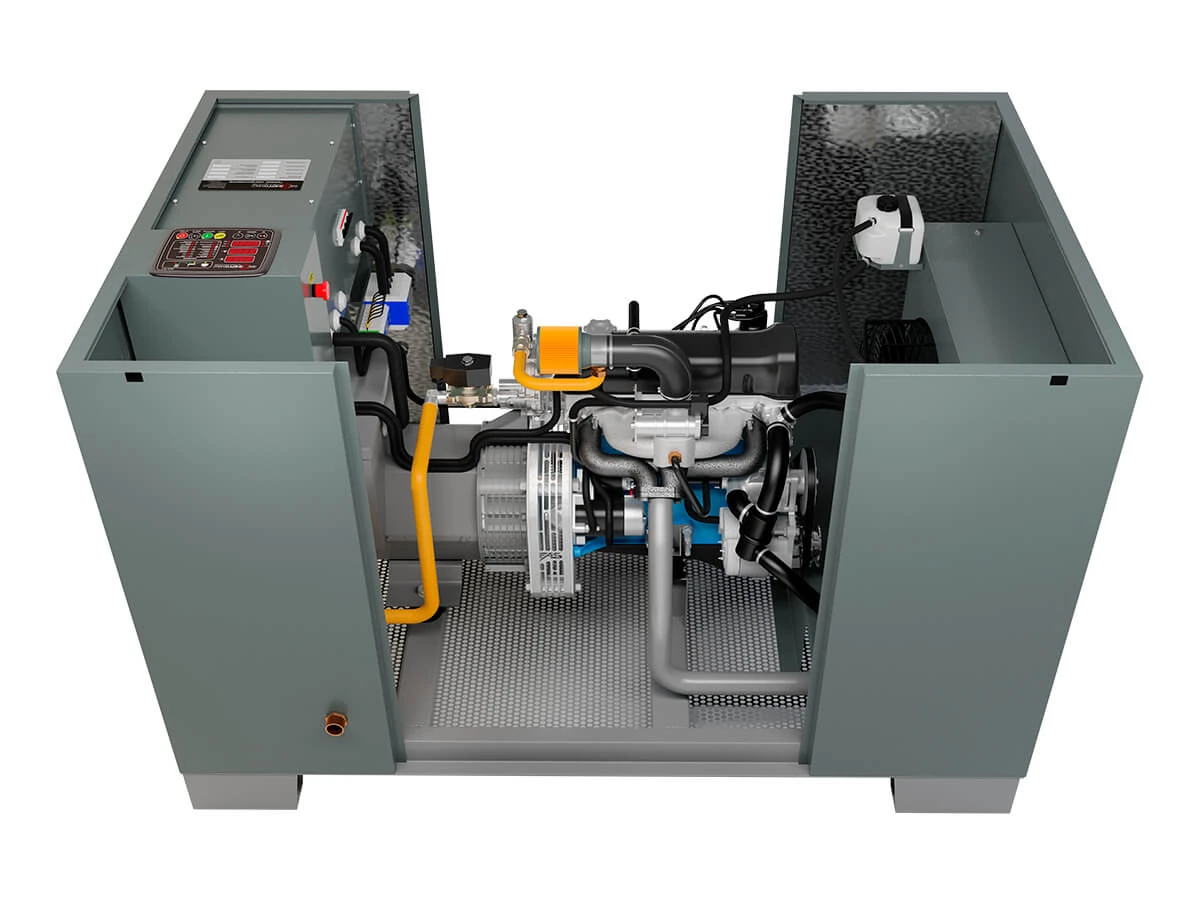

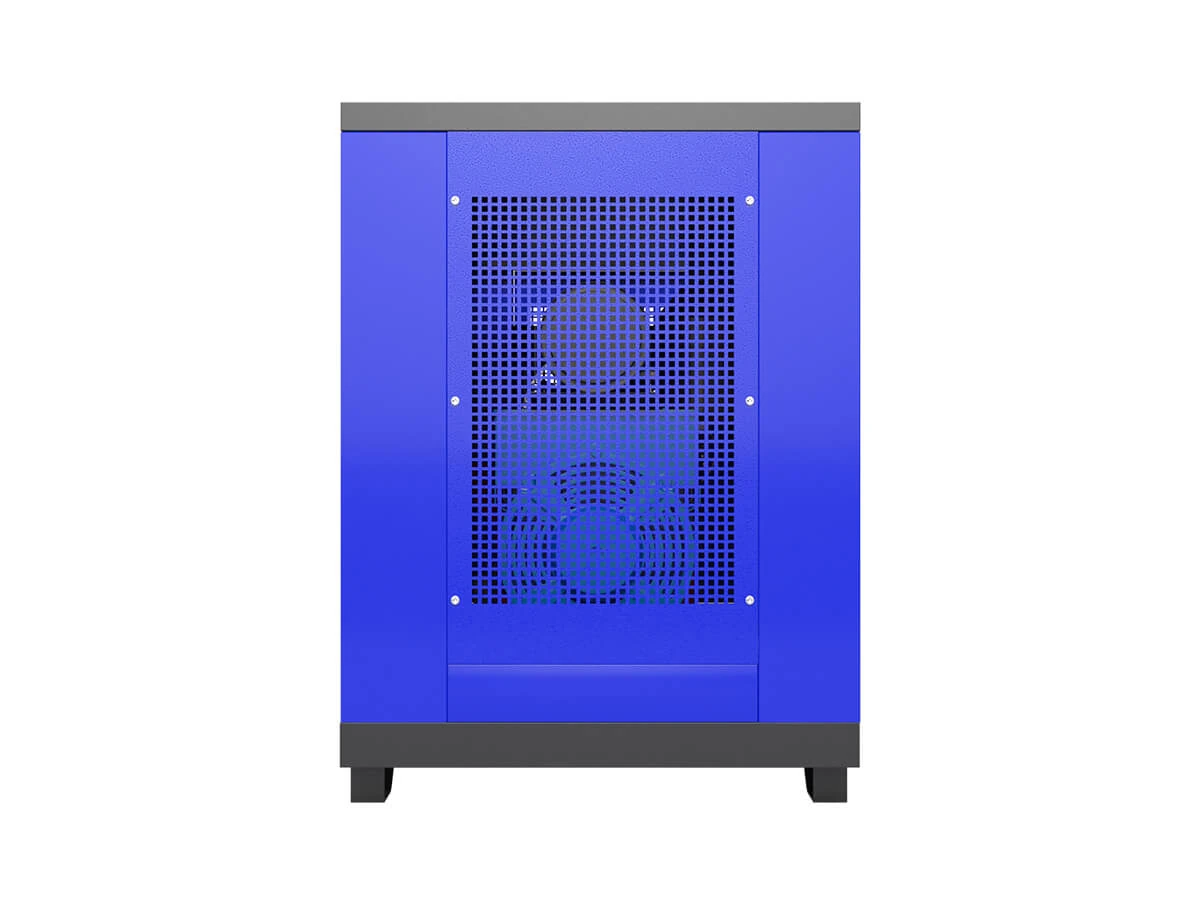

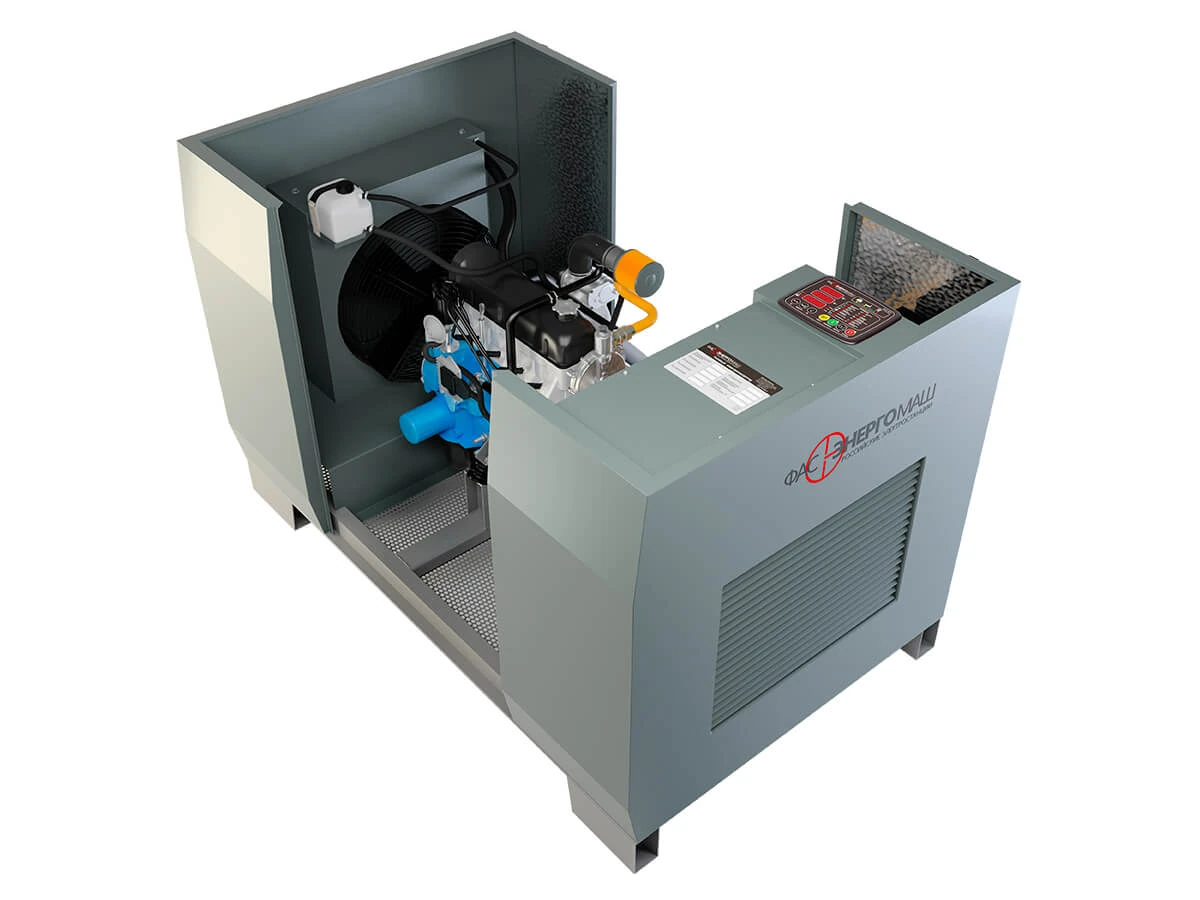

Фотографии производителя показывают исполнения серии. Компоновку выбранной модификации согласуют при заказе.
