ФАС-200-3/ТП — газопоршневая электростанция мощностью 200 кВт с двигателем ТМЗ 8435.10. Трёхфазная установка с жидкостным охлаждением выполнена на открытой раме и выдаёт 400 В.
Назначение и область применения
Газопоршневая электростанция ФАС-200-3/ТП предназначена для электроснабжения промышленных объектов. В основе установки — двигатель ТМЗ 8435.10 с жидкостным охлаждением. Опубликованная электрическая мощность составляет 200 кВт на метане и 200 кВт на СУГ.
Двигатель и альтернатор размещены на стальной раме с амортизирующими опорами. Базовое исполнение открытое, без защитного кожуха. Для установки требуется подготовленное помещение; иной вариант размещения согласуют в составе проекта.
Конструкция и оснащение
- Один генераторный агрегат мощностью 200 кВт.
- Двигатель ТМЗ 8435.10, частота вращения 1500 об/мин.
- Трёхфазный выход 400 В, электрический стартер и автоматический контроль работы.
- LCD-дисплей с русским интерфейсом; щит АВР подбирают отдельно.
Модификации и электрическая мощность
Мощность на природном газе и СУГ приведена отдельно для каждой модификации.
| Модель | Метан, кВт | СУГ, кВт | Напряжение, В | Фазы | Двигатель | Обороты двигателя, об/мин |
|---|---|---|---|---|---|---|
| ФАС-200-3/ТП | 200 | 200 | 400 | 3 | ТМЗ 8435.10 | 1500 |
Габариты и масса
| Модель | Габариты | Масса |
|---|---|---|
| ФАС-200-3/ТП | 3200 × 1300 × 1790 мм | 3100 кг |
Дополнительные технические параметры
| Модель | Параметр | Значение |
|---|---|---|
| ФАС-200-3/ТП | Выходной ток | 362,3 A |
| ФАС-200-3/ТП | Уровень шума | 80 дБ |
Исполнение и автоматика
| Модель | Охлаждение | Исполнение | Запуск | АВР |
|---|---|---|---|---|
| ФАС-200-3/ТП | Жидкостное | Открытое | Электростартер | Дополнительная опция |
Установки оснащены LCD-дисплеем с русским интерфейсом и автоматическим контролем работы. Схема АВР зависит от состава резервируемой нагрузки и взаимодействия с сетью.
Опции и дополнительная комплектация
Синхронизация — проектное решение
Объединение совместимых генераторов для работы на общую нагрузку. Состав агрегатов, контроллеров и распределительного щита определяется проектом.
Когенерация — дополнительный тепловой модуль
Тепловой модуль использует тепло двигателя и выхлопных газов для нагрева воды и технологических процессов. Для генераторов от 40 кВт имеются разработанные технические решения; для меньшей мощности требуется отдельный проект.
Контейнер — дополнительное исполнение
Размещение в блок-контейнере с вентиляцией, освещением, сигнализацией и сервисным доступом. Состав инженерных систем выбирают по климату, количеству агрегатов и условиям эксплуатации.
АВР — по модели в таблице комплектации
Автоматическое переключение нагрузки между внешней сетью и генератором. Для синхронизированных групп используется схема управления комплексом; внешний щит и встроенная автоматика генератора выполняют разные функции.
Рекомендации по подбору и заказу
Перед подбором уточняют график нагрузки, требования к резервному питанию и параметры газовой линии. Для основного источника особенно важно предусмотреть обслуживание и порядок питания потребителей во время остановки агрегата.
Площадку и подъездные пути рассчитывают с учётом габаритов 3200 × 1300 × 1790 мм и массы 3100 кг. В проект включают вентиляцию, отвод выхлопных газов, силовое подключение и доступ к основным узлам. Комплектацию газового тракта и требуемое давление топлива подтверждают в спецификации.
Эксплуатационные вопросы
Чем ФАС-200-3/ТП отличается от ФАС-200-3/ЯС?
ФАС-200-3/ТП — одиночная электростанция с двигателем ТМЗ. ФАС-200-3/ЯС — синхронизированный комплекс из двух ФАС-100-3/ЯП. При одинаковой общей мощности они различаются составом, размещением и организацией обслуживания.
Фотографии и габаритные схемы

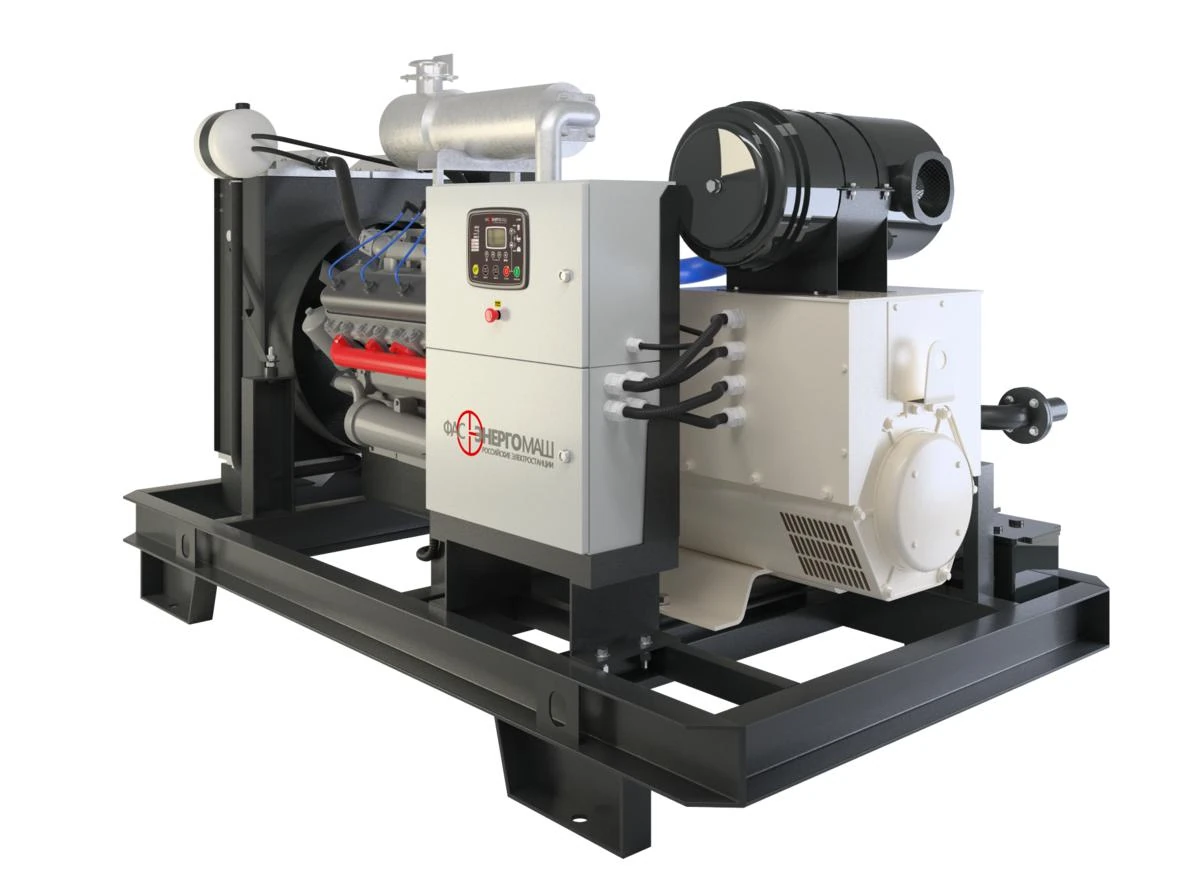

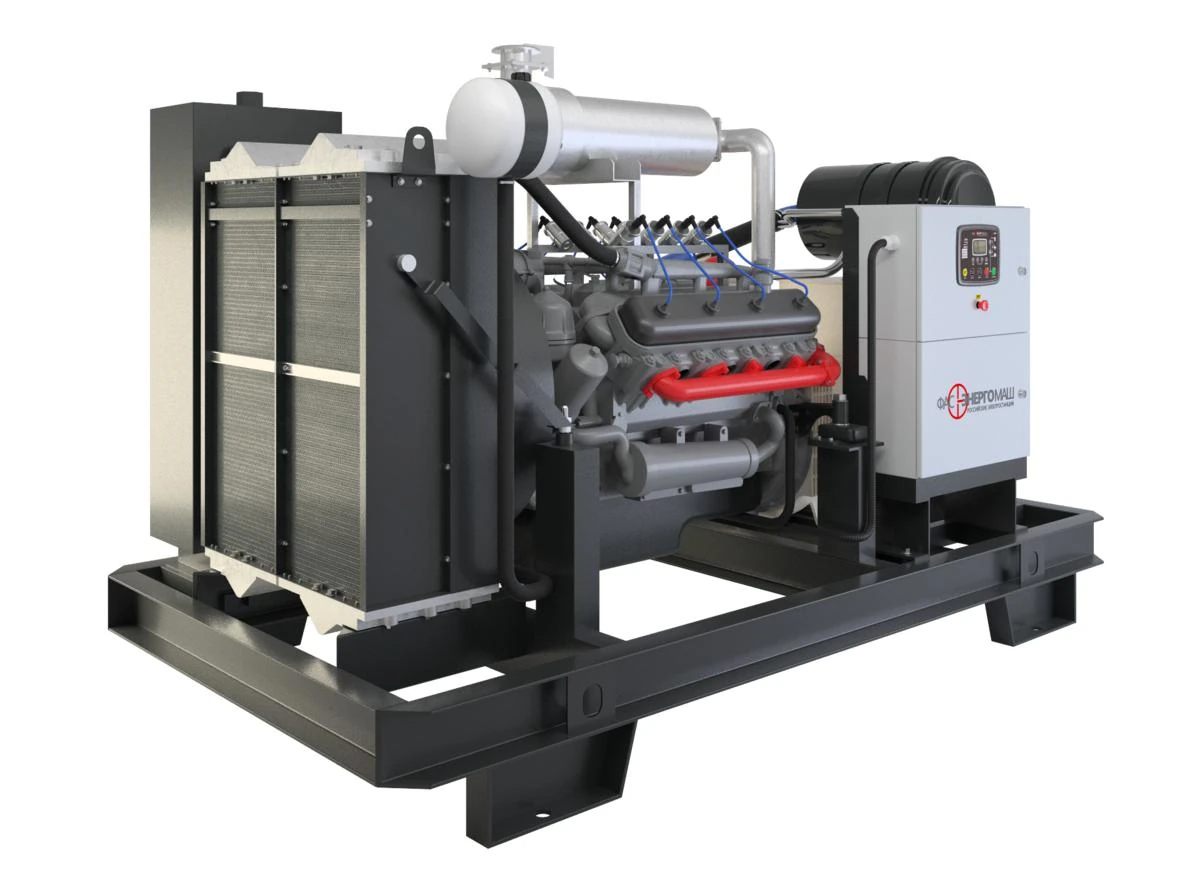

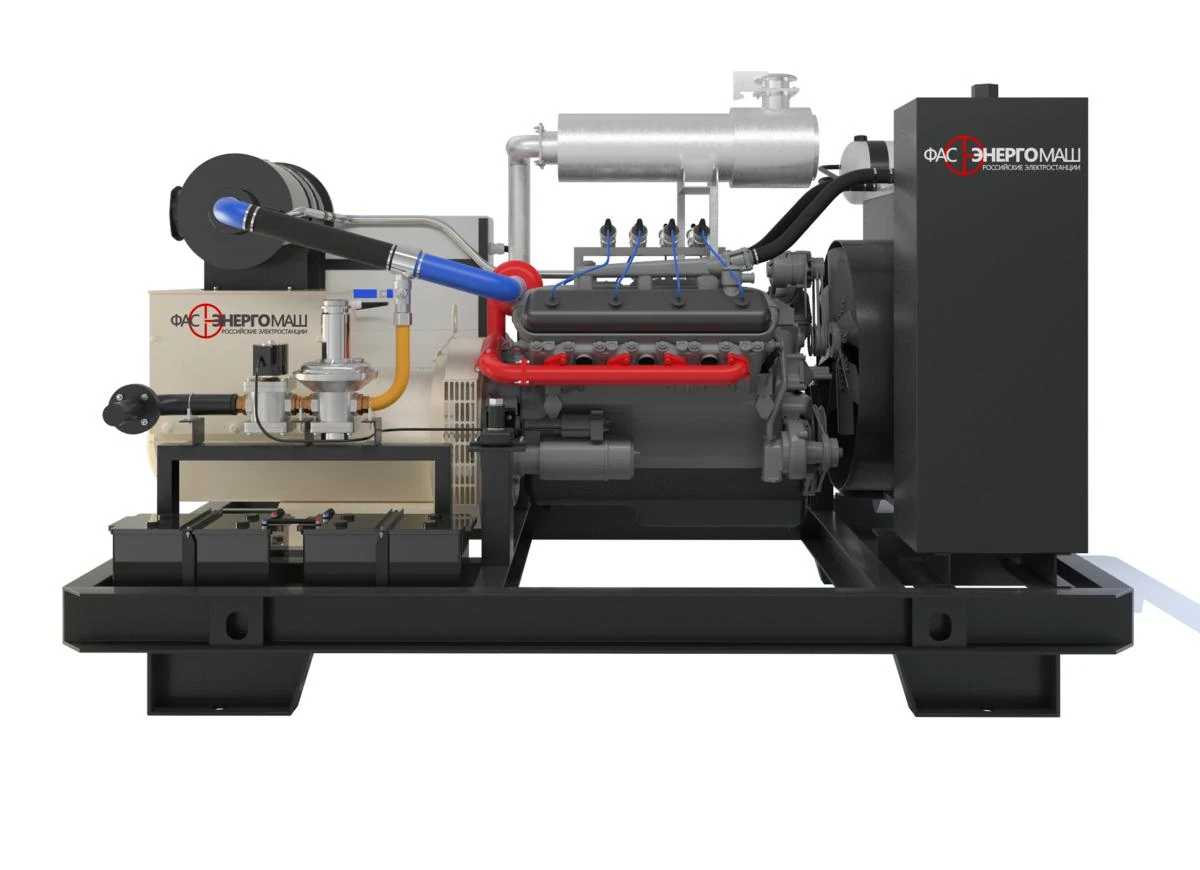

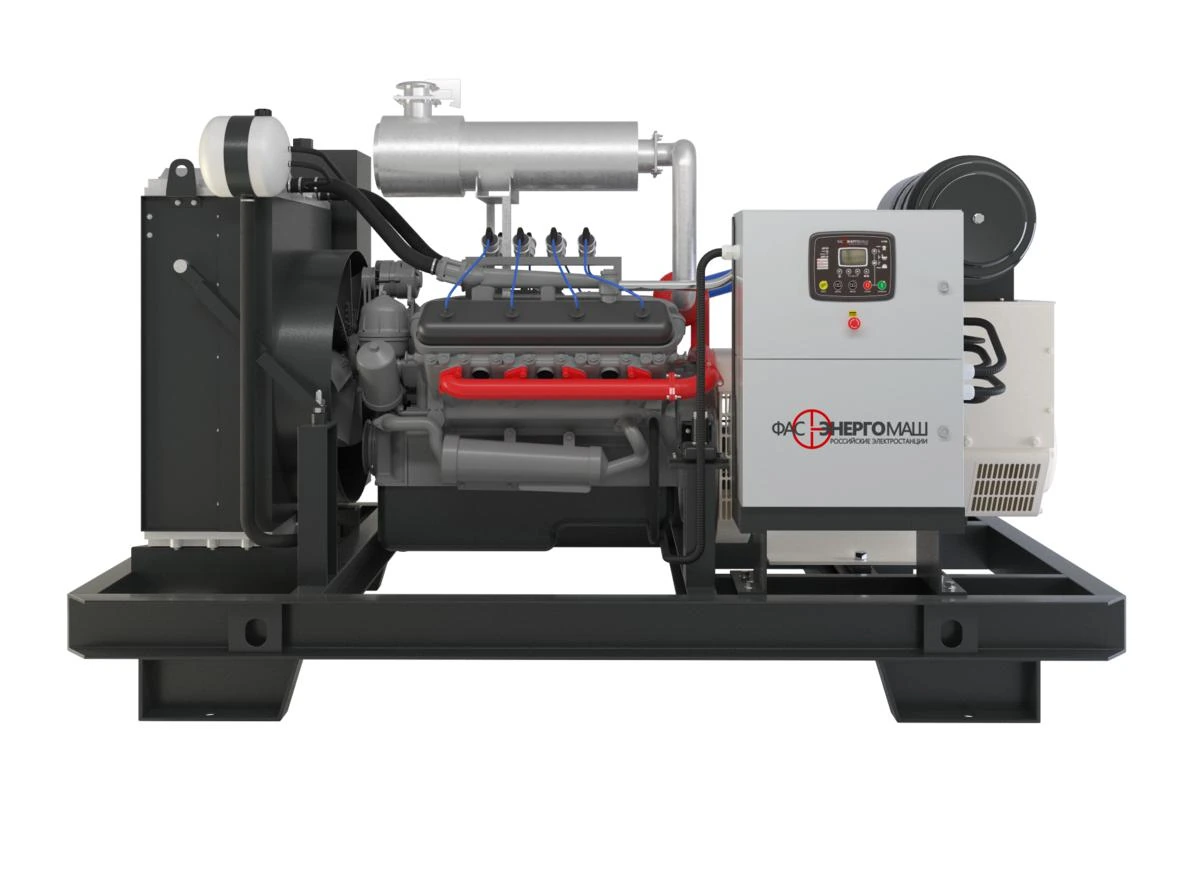

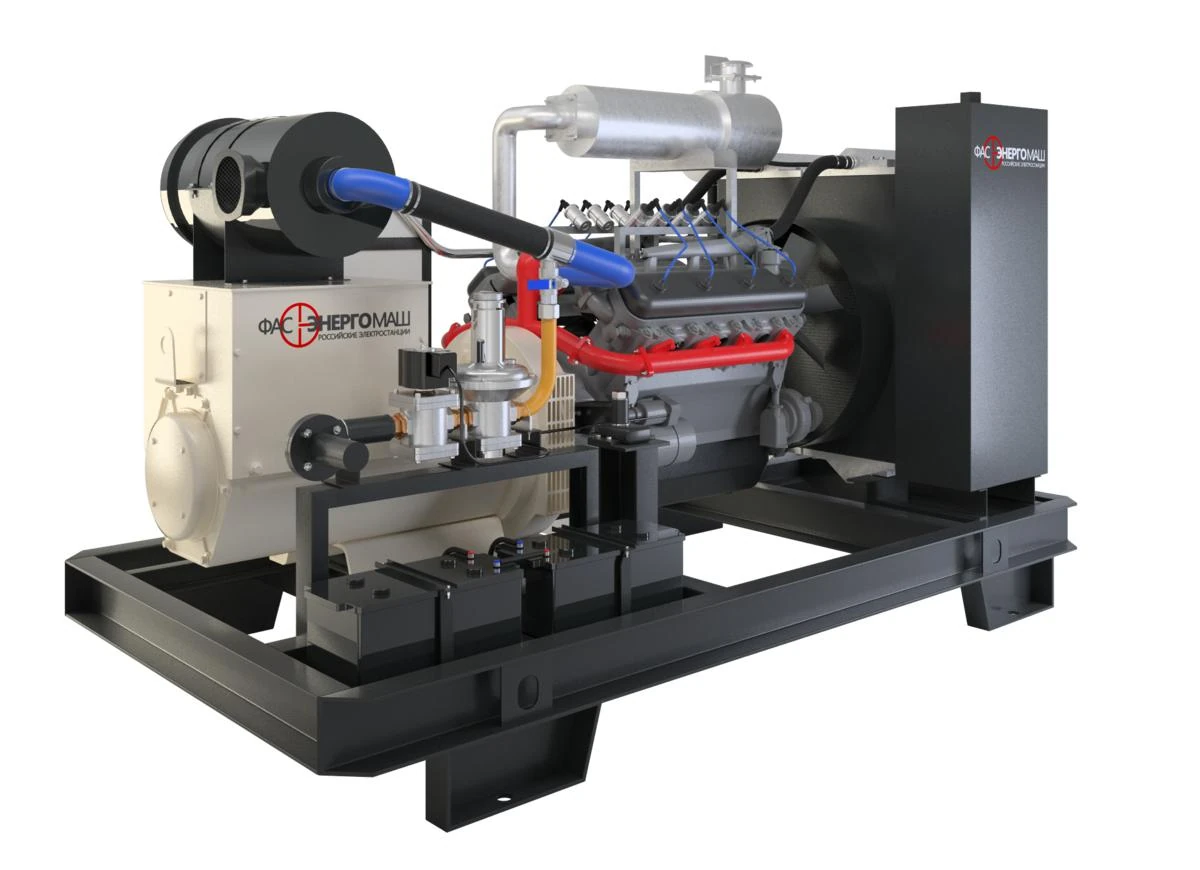

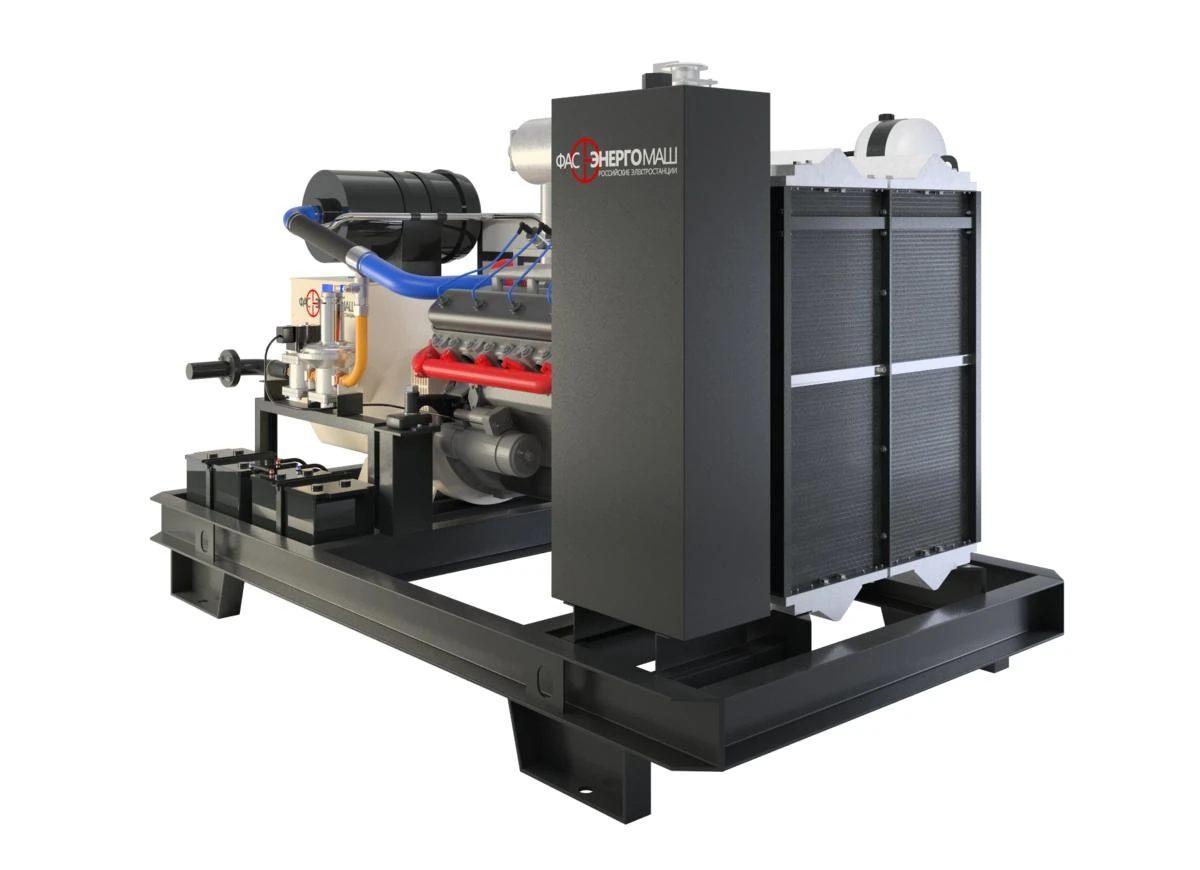

Производитель иллюстрирует ФАС-200-3/ТП фотографиями серии ЯП. Эти снимки показывают пример компоновки; точный внешний вид установки с двигателем ТМЗ согласуют при заказе.
Все фотографии и схемы (5)
Все генераторы ФасЭнергоМаш · Раздел «Генераторы»
Для подбора и запроса коммерческого предложения сообщите модель, вид газа и параметры нагрузки. Контакты Нефтепродукттехника.
