Газовые генераторы ФАС-ВП с двигателями ВАЗ и жидкостным охлаждением применяют для основного и резервного электроснабжения. Серия включает однофазные и трёхфазные модификации с прямым приводом.
Назначение и область применения
ФАС-ВП — газопоршневые генераторы с прямой передачей вращения от двигателя к альтернатору. В установках используются двигатели ВАЗ 2106 и ВАЗ 21213, адаптированные для работы на природном газе и СУГ. Жидкостное охлаждение позволяет применять серию в системах основного и резервного питания при соблюдении регламента обслуживания.
В линейке есть модели с выходом 230 и 400 В. Модификации 8–13 кВт и 21–32 кВт отличаются габаритами, массой и частотой вращения двигателя. Конкретную установку выбирают по мощности на используемом топливе: например, ФАС-13-1/ВП развивает 11,5 кВт на метане и 13 кВт на СУГ.
Конструкция и оснащение
- Прямой привод без ременной передачи между двигателем и генератором.
- Двигатели ВАЗ 2106 или ВАЗ 21213 с жидкостным охлаждением.
- Закрытый корпус, электрический запуск, электронный контроль и LCD-дисплей.
- АВР указан в комплектации моделей; состав щита и схему переключения согласуют для объекта.
Принцип работы

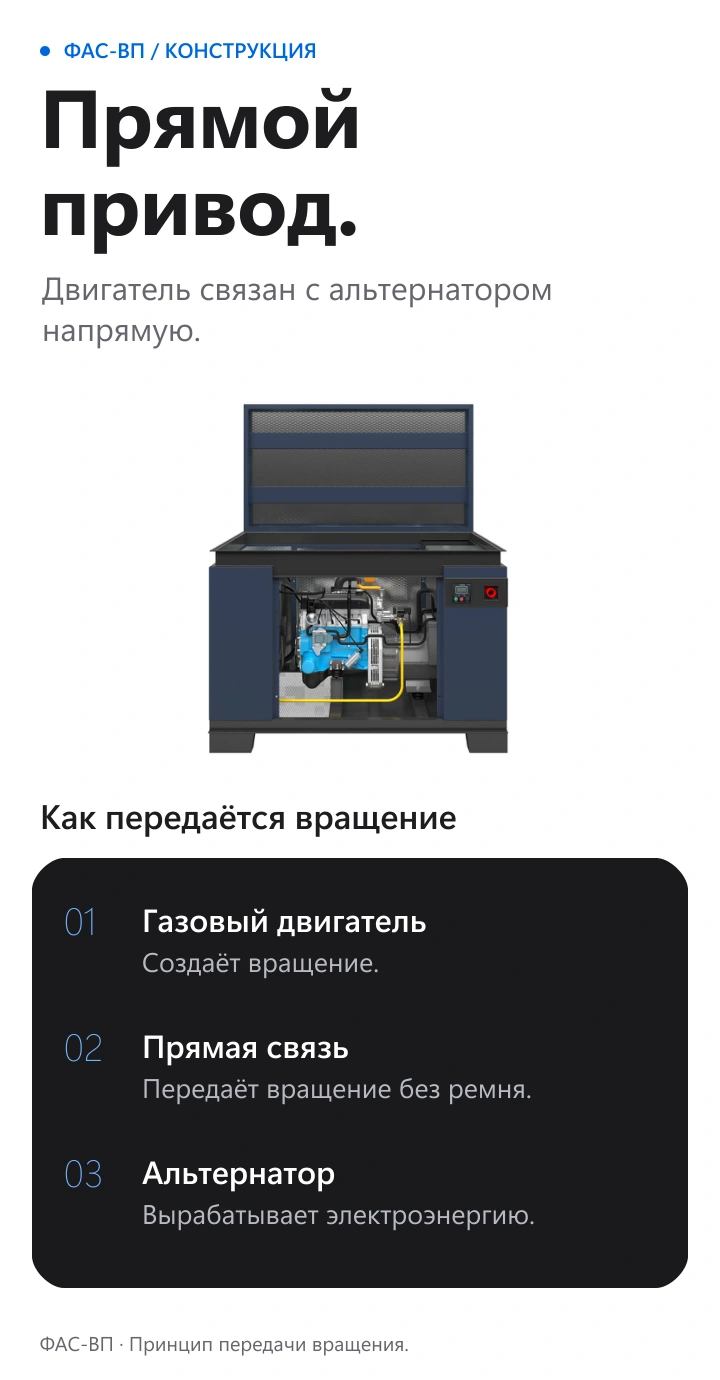

Принцип передачи вращения в серии ФАС-ВП: газовый двигатель напрямую связан с альтернатором.
Модификации и электрическая мощность
Мощность на природном газе и СУГ приведена отдельно для каждой модификации.
| Модель | Метан, кВт | СУГ, кВт | Напряжение, В | Фазы | Двигатель | Обороты двигателя, об/мин |
|---|---|---|---|---|---|---|
| ФАС-8-1/ВП | 8 | 8 | 230 | 1 | ВАЗ 2106 | 1500 |
| ФАС-10-1/ВП | 10 | 10 | 230 | 1 | ВАЗ 2106 | 1500 |
| ФАС-10-3/ВП | 10 | 10 | 400 | 3 | ВАЗ 2106 | 1500 |
| ФАС-13-1/ВП | 11,5 | 13 | 230 | 1 | ВАЗ 21213 | 1500 |
| ФАС-13-3/ВП | 12 | 13 | 400 | 3 | ВАЗ 21213 | 1500 |
| ФАС-21-1/ВП | 20 | 21 | 230 | 1 | ВАЗ 21213 | 3000 |
| ФАС-28-3/ВП | 27 | 28 | 400 | 3 | ВАЗ 2106 | 3000 |
| ФАС-32-3/ВП | 30 | 32 | 400 | 3 | ВАЗ 21213 | 3000 |
Габариты и масса
| Модель | Габариты | Масса |
|---|---|---|

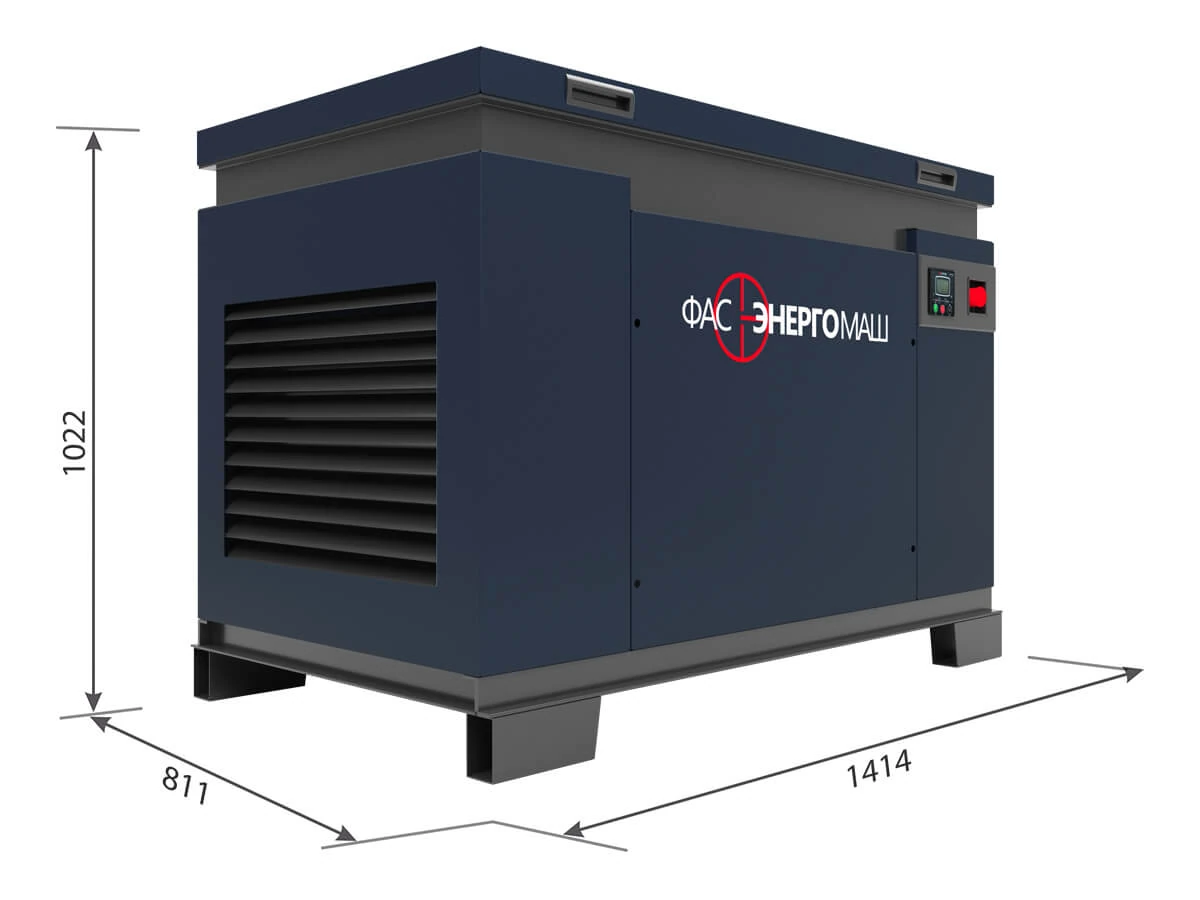

| ФАС-8-1/ВП | 1414 × 811 × 1022 мм | 400 кг |
| ФАС-10-1/ВП | 1414 × 811 × 1022 мм | 400 кг |
| ФАС-10-3/ВП | 1414 × 811 × 1022 мм | 400 кг |
| ФАС-13-1/ВП | 1414 × 811 × 1022 мм | 410 кг |
| ФАС-13-3/ВП | 1414 × 811 × 1022 мм | 410 кг |

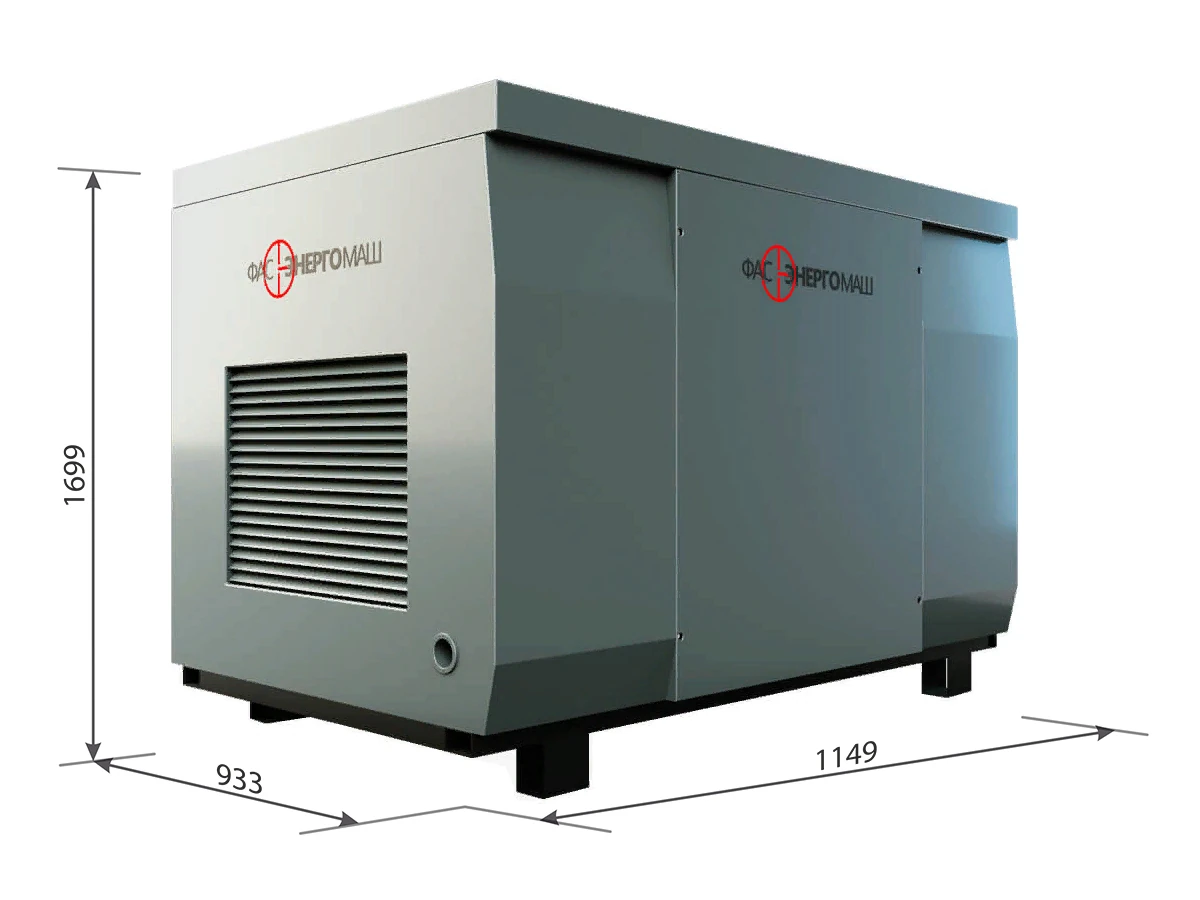

| ФАС-21-1/ВП | 1699 × 933 × 1149 мм | 550 кг |
| ФАС-28-3/ВП | 1699 × 933 × 1149 мм | 540 кг |
| ФАС-32-3/ВП | 1699 × 933 × 1149 мм | 550 кг |
Дополнительные технические параметры
| Модель | Параметр | Значение |
|---|---|---|
| ФАС-8-1/ВП | Выходной ток | 34,8 A |
| ФАС-8-1/ВП | Уровень шума | 62 дБ |
| ФАС-10-1/ВП | Выходной ток | 43,5 A |
| ФАС-10-1/ВП | Уровень шума | 62 дБ |
| ФАС-10-3/ВП | Выходной ток | 18,1 A |
| ФАС-10-3/ВП | Уровень шума | 62 дБ |
| ФАС-13-1/ВП | Выходной ток | 56,5 A |
| ФАС-13-1/ВП | Уровень шума | 63 дБ |
| ФАС-13-3/ВП | Выходной ток | 23,6 A |
| ФАС-13-3/ВП | Уровень шума | 63 дБ |
| ФАС-21-1/ВП | Выходной ток | 91,3 A |
| ФАС-21-1/ВП | Уровень шума | 70 дБ |
| ФАС-28-3/ВП | Выходной ток | 50,7 A |
| ФАС-28-3/ВП | Уровень шума | 70 дБ |
| ФАС-32-3/ВП | Выходной ток | 58 A |
| ФАС-32-3/ВП | Уровень шума | 70 дБ |
Исполнение и автоматика
| Модель | Охлаждение | Исполнение | Запуск | АВР |
|---|---|---|---|---|
| ФАС-8-1/ВП | Жидкостное | Закрытое | Электростартер | В комплекте |
| ФАС-10-1/ВП | Жидкостное | Закрытое | Электростартер | В комплекте |
| ФАС-10-3/ВП | Жидкостное | Закрытое | Электростартер | В комплекте |
| ФАС-13-1/ВП | Жидкостное | Закрытое | Электростартер | В комплекте |
| ФАС-13-3/ВП | Жидкостное | Закрытое | Электростартер | В комплекте |
| ФАС-21-1/ВП | Жидкостное | Закрытое | Электростартер | В комплекте |
| ФАС-28-3/ВП | Жидкостное | Закрытое | Электростартер | В комплекте |
| ФАС-32-3/ВП | Жидкостное | Закрытое | Электростартер | В комплекте |

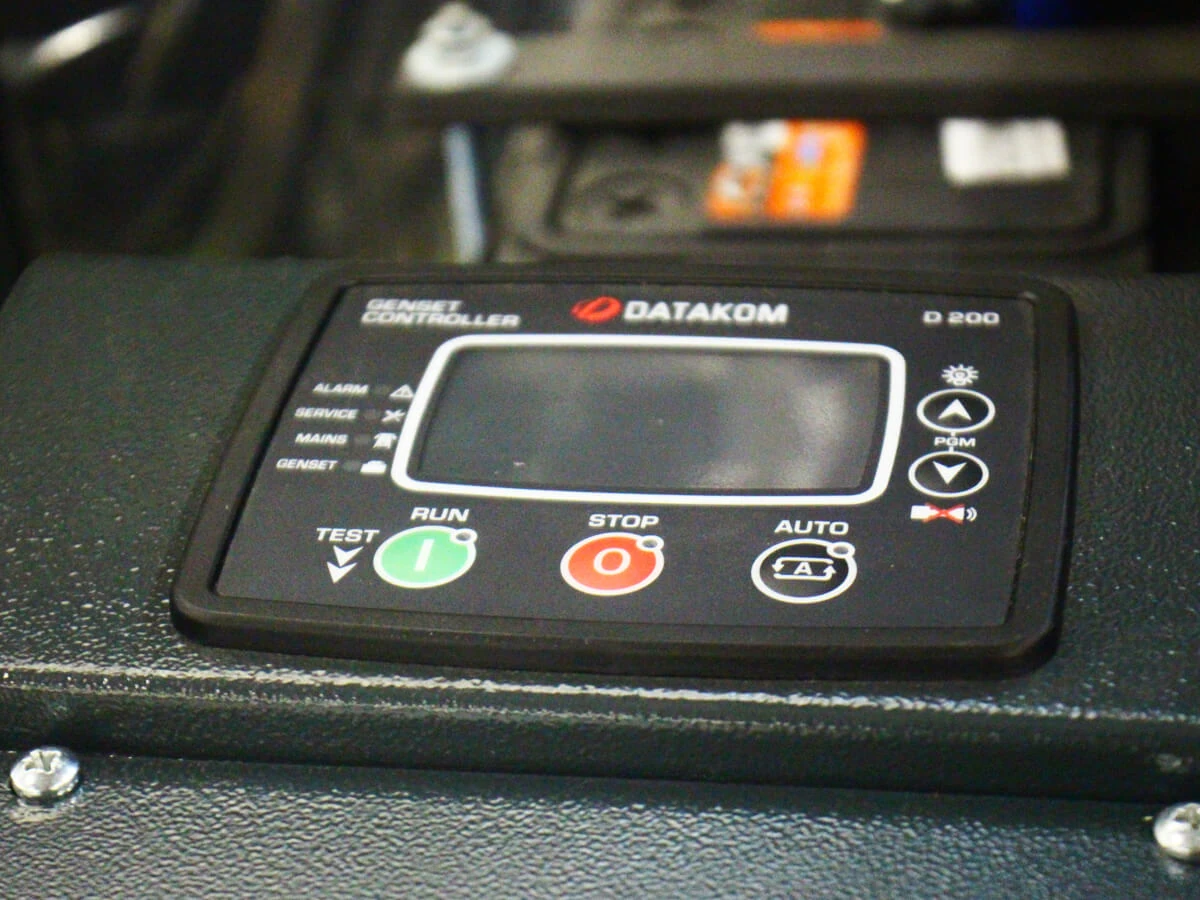

Установки оснащены LCD-дисплеем с русским интерфейсом и автоматическим контролем работы. Схема АВР зависит от состава резервируемой нагрузки и взаимодействия с сетью.
Удельный расход газа
| Модель | Метан, м³/(кВт·ч) | СУГ, кг/(кВт·ч) |
|---|---|---|
| ФАС-8-1/ВП | 0,44 | 0,39 |
| ФАС-10-1/ВП | 0,41 | 0,35 |
| ФАС-10-3/ВП | 0,41 | 0,35 |
| ФАС-13-1/ВП | 0,39 | 0,31 |
| ФАС-13-3/ВП | 0,37 | 0,3 |
| ФАС-21-1/ВП | 0,4 | 0,34 |
| ФАС-28-3/ВП | 0,34 | 0,29 |
| ФАС-32-3/ВП | 0,33 | 0,27 |
Удельный расход относится к единице вырабатываемой электроэнергии. Фактическое потребление зависит от нагрузки, состава газа и условий работы; эти значения не являются часовым расходом всей установки.
Опции и дополнительная комплектация
Синхронизация — проектное решение
Объединение совместимых генераторов для работы на общую нагрузку. Состав агрегатов, контроллеров и распределительного щита определяется проектом.
Когенерация — индивидуальное проектирование
Для мощности менее 40 кВт тепловой модуль разрабатывается по индивидуальному проекту. Он использует тепло выхлопа и системы охлаждения; параметры определяются для выбранного двигателя.
Контейнер — дополнительное исполнение
Размещение в блок-контейнере с вентиляцией, освещением, сигнализацией и сервисным доступом. Состав инженерных систем выбирают по климату, количеству агрегатов и условиям эксплуатации.
АВР — по модели в таблице комплектации
Автоматическое переключение нагрузки между внешней сетью и генератором. Для синхронизированных групп используется схема управления комплексом; внешний щит и встроенная автоматика генератора выполняют разные функции.
Рекомендации по подбору и заказу
Для дома, мастерской или небольшого предприятия составьте перечень нагрузок и разделите их на однофазные и трёхфазные. Сравнивайте требуемую мощность с отдельным значением для метана или СУГ, а не только с числом в обозначении генератора.
При размещении учитывают размер корпуса, доступ для обслуживания, отвод выхлопных газов и условия охлаждения. Для зимней эксплуатации согласуют подогрев и допустимую температуру запуска. Требуемое давление и расход газа определяют для выбранной модификации и режима нагрузки.
Эксплуатационные вопросы
Чем отличаются однофазные и трёхфазные ФАС-13/ВП?
ФАС-13-1/ВП выдаёт 230 В и имеет мощность 11,5/13 кВт на метане/СУГ. ФАС-13-3/ВП выдаёт 400 В и имеет мощность 12/13 кВт. При подборе учитывают оба различия: напряжение и доступную мощность на выбранном газе.
Фотографии и габаритные схемы

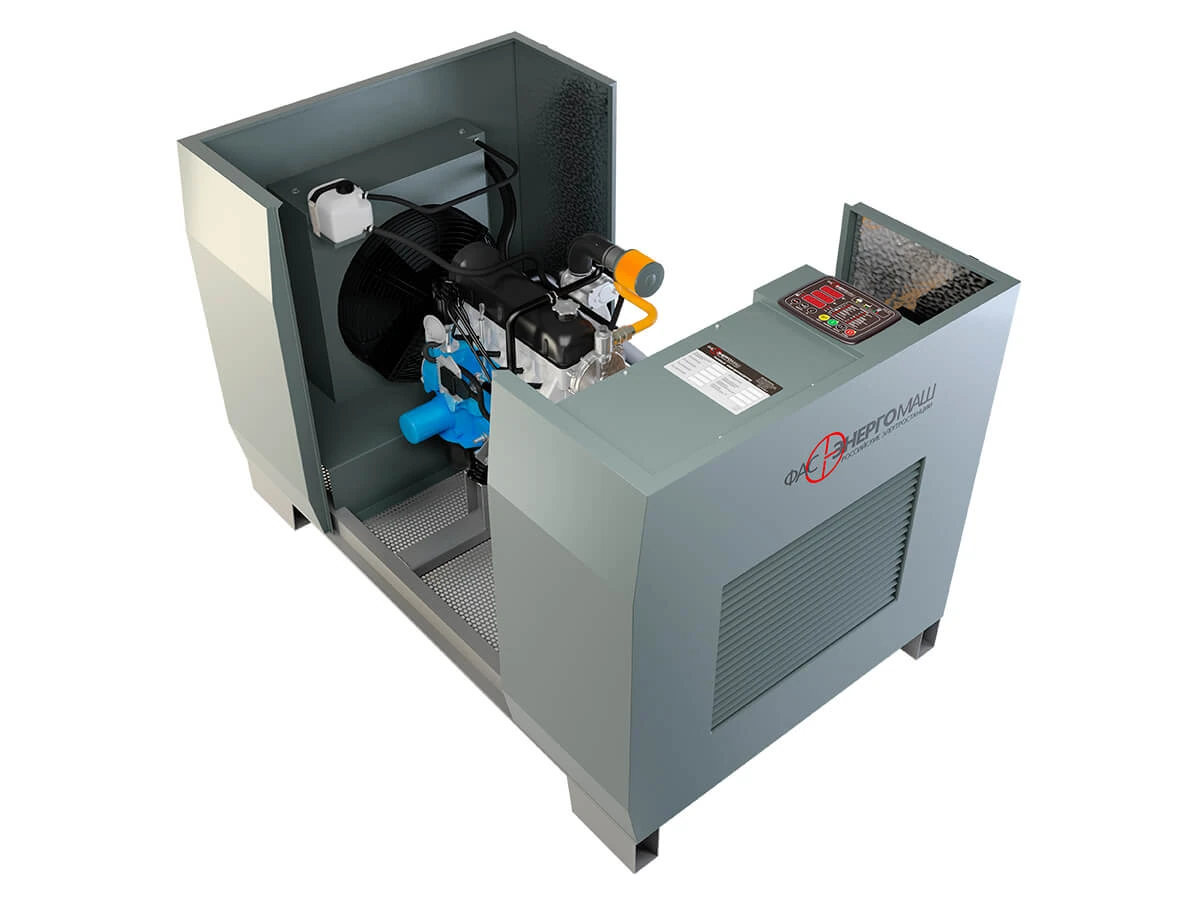

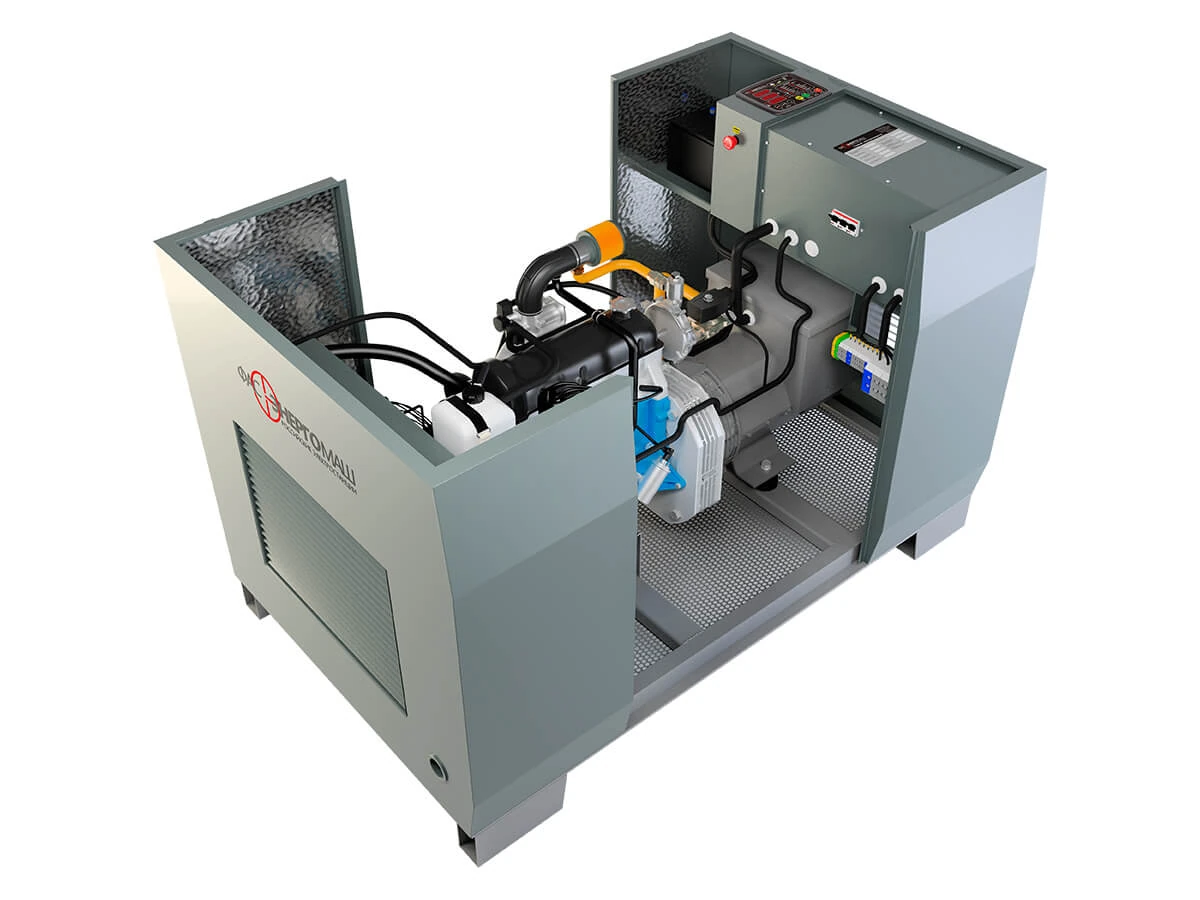

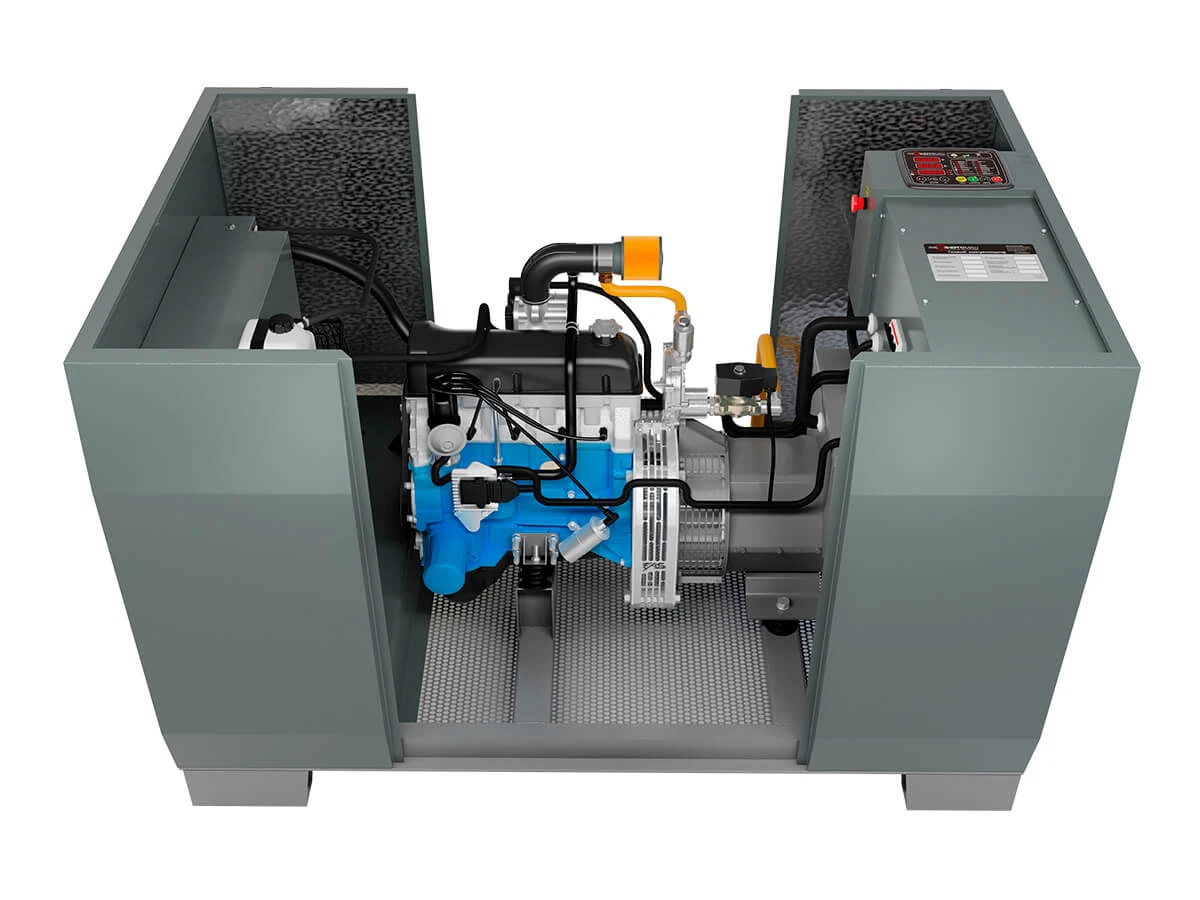

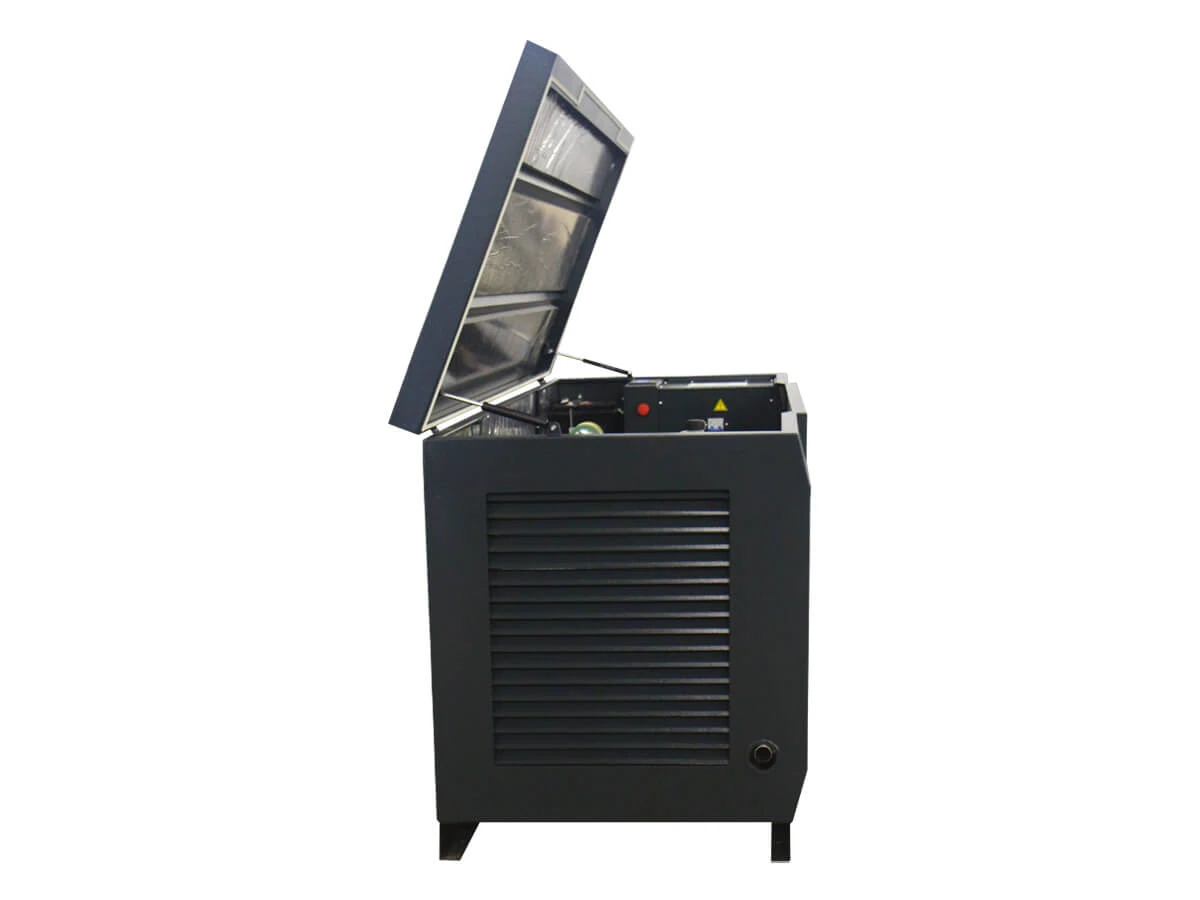

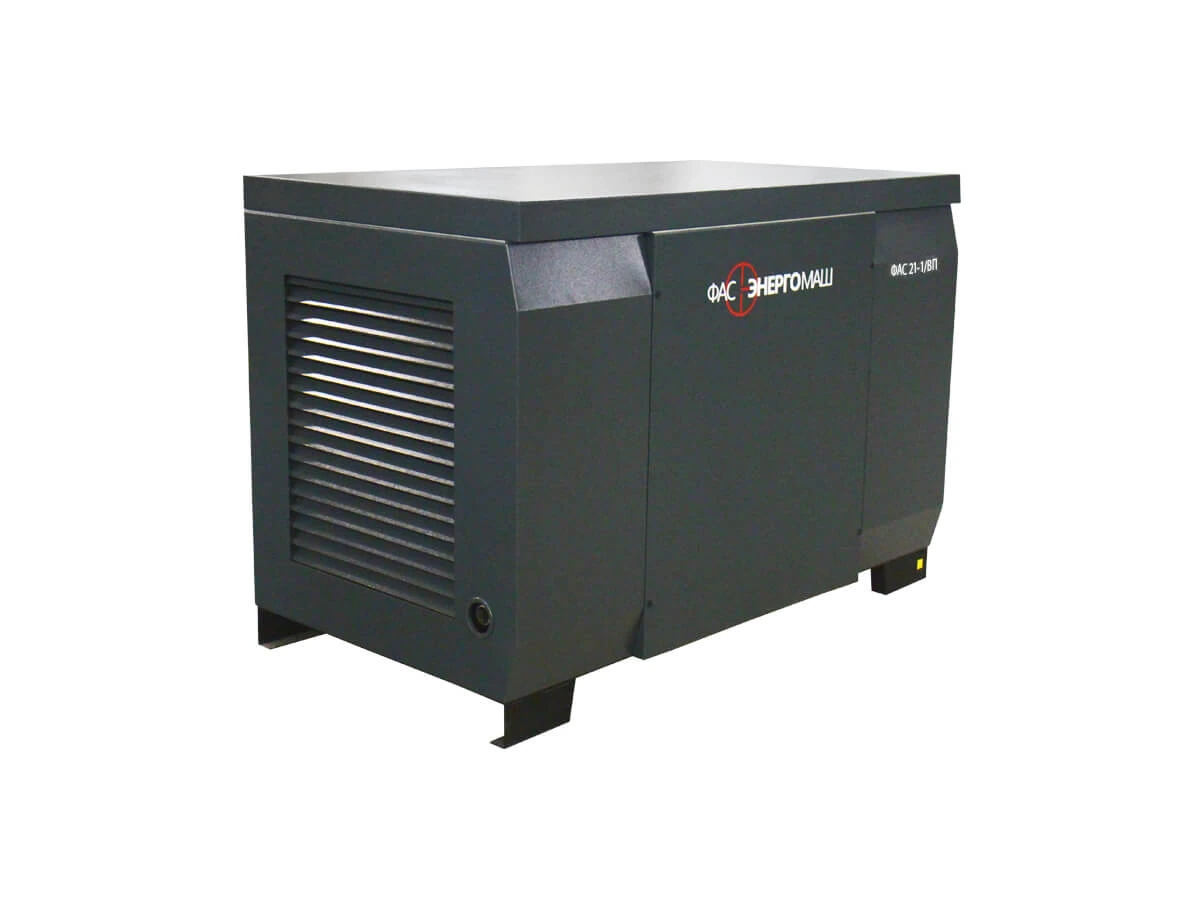

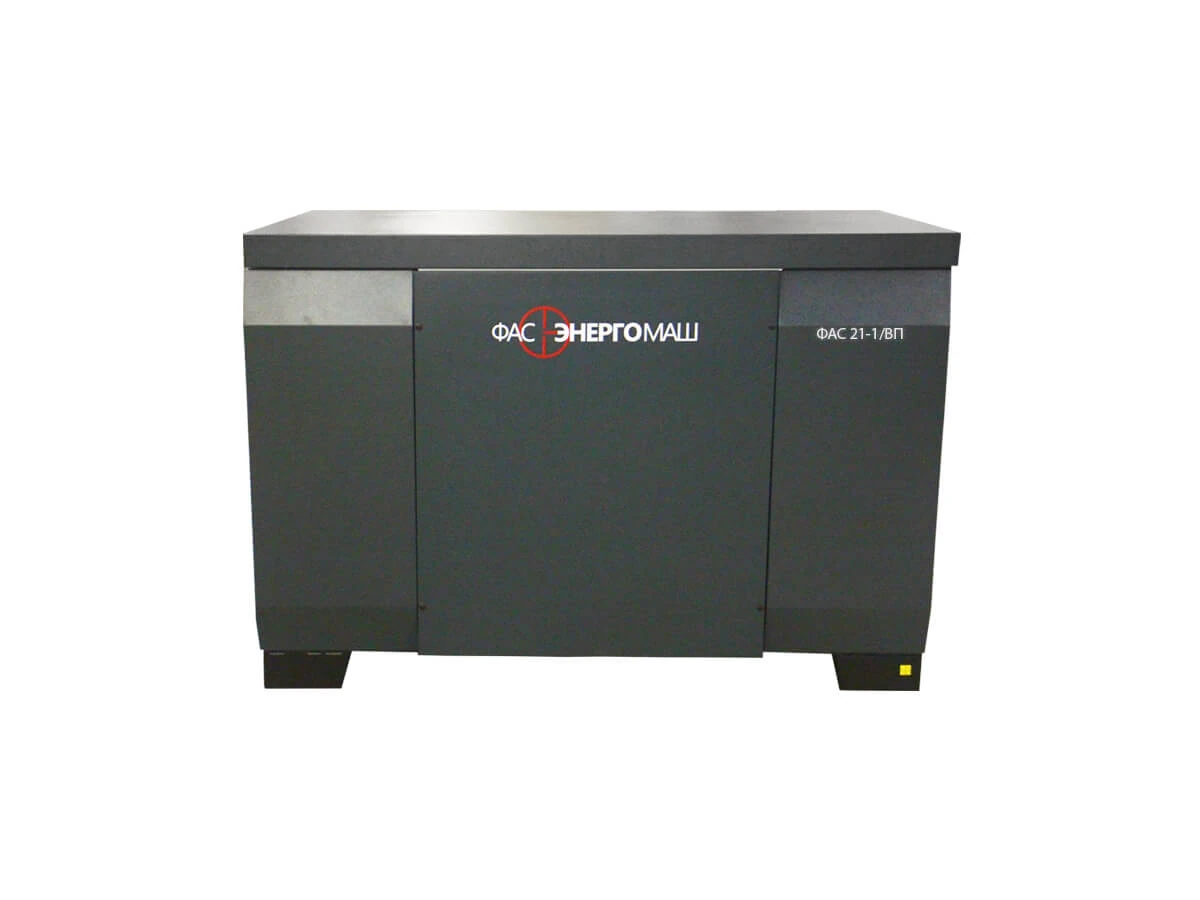

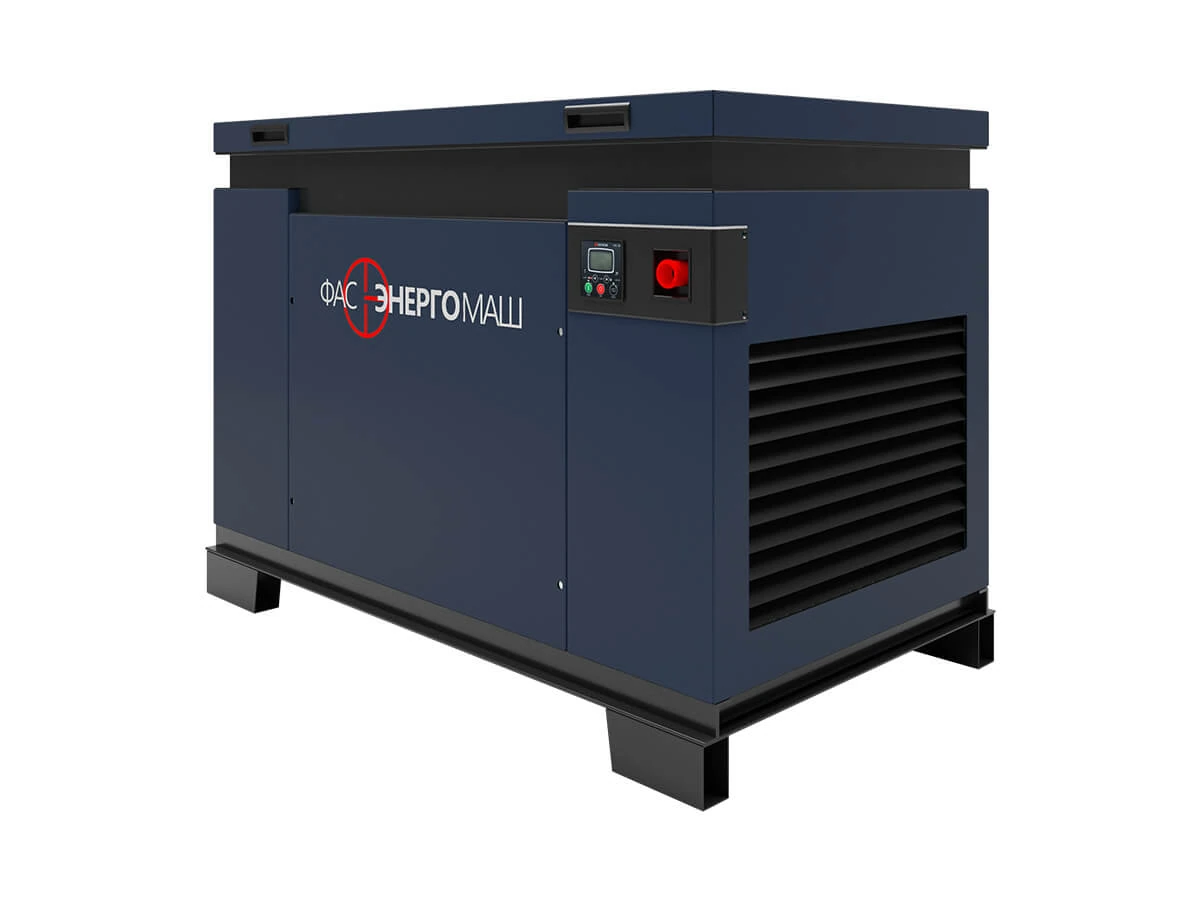

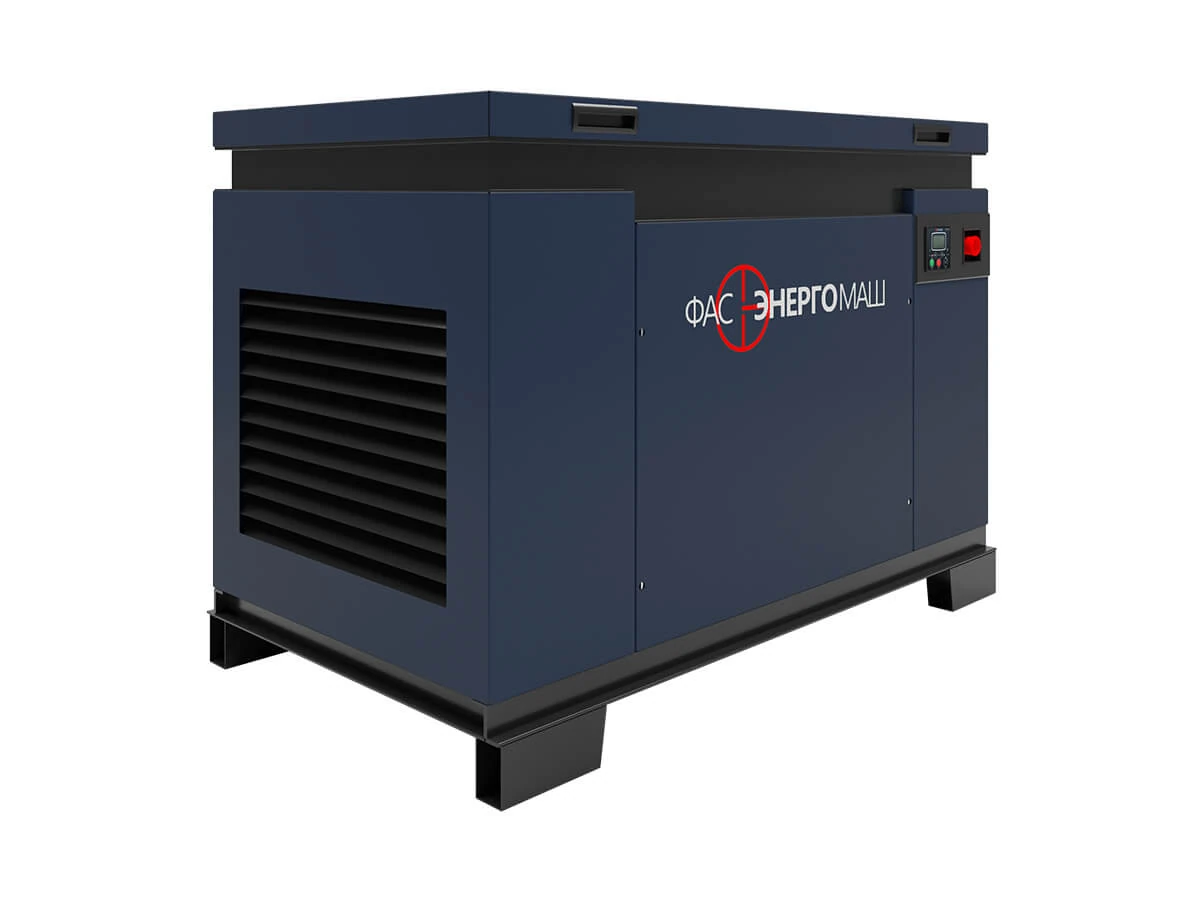

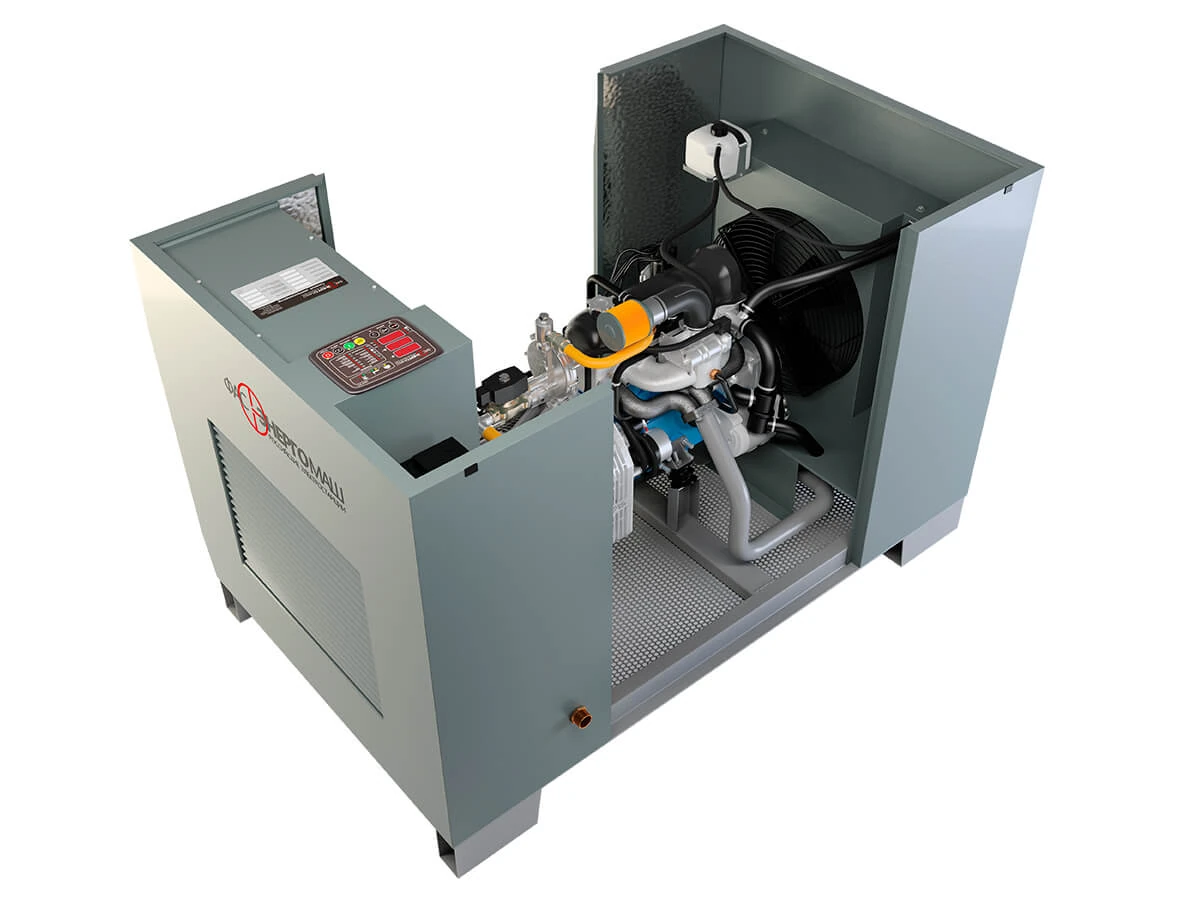

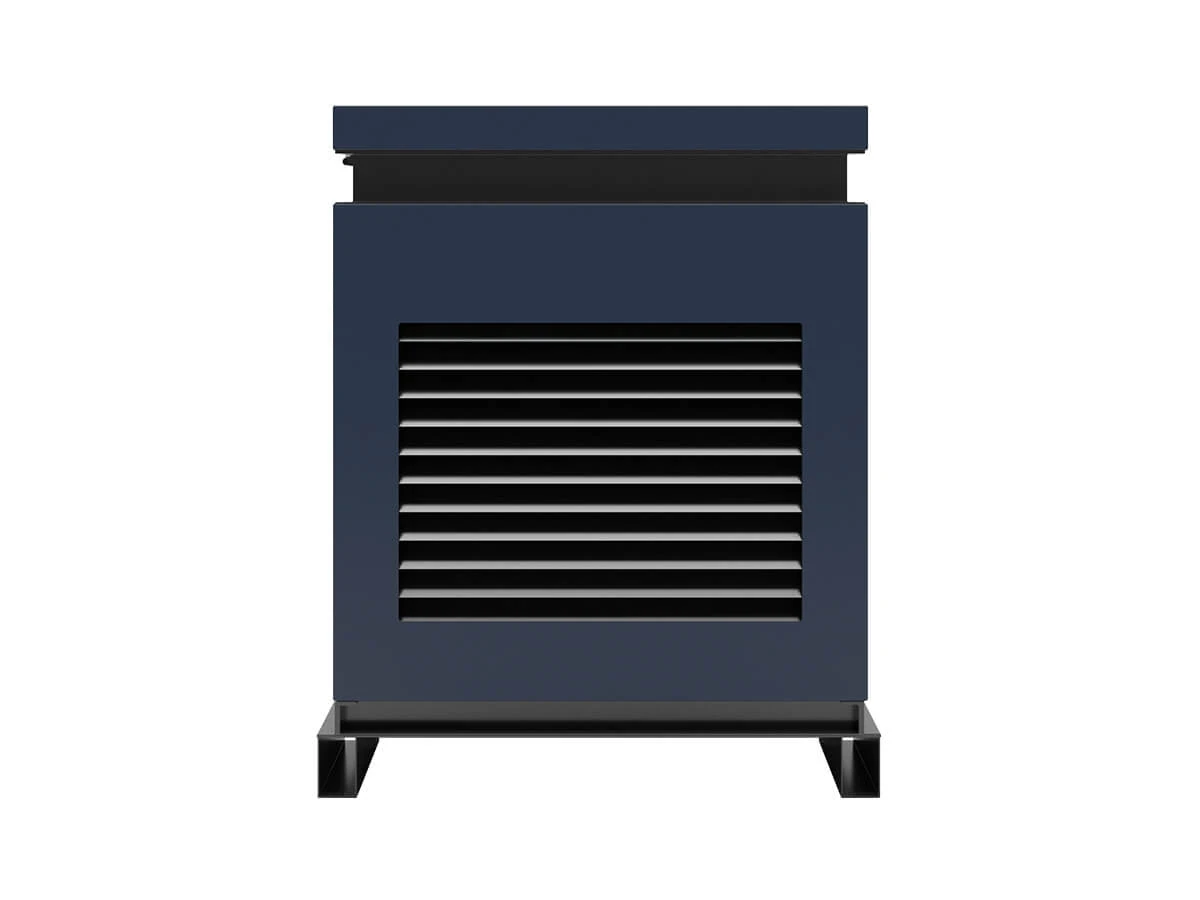

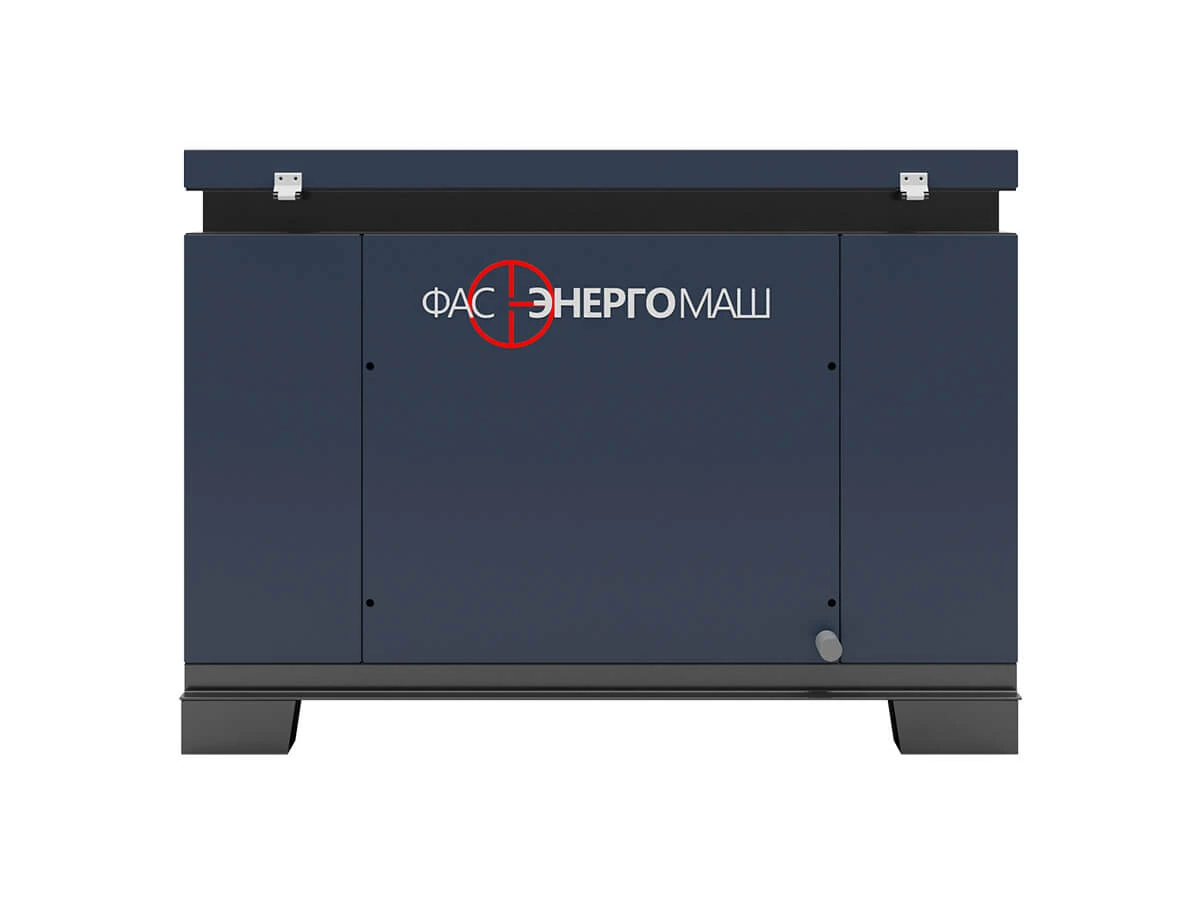

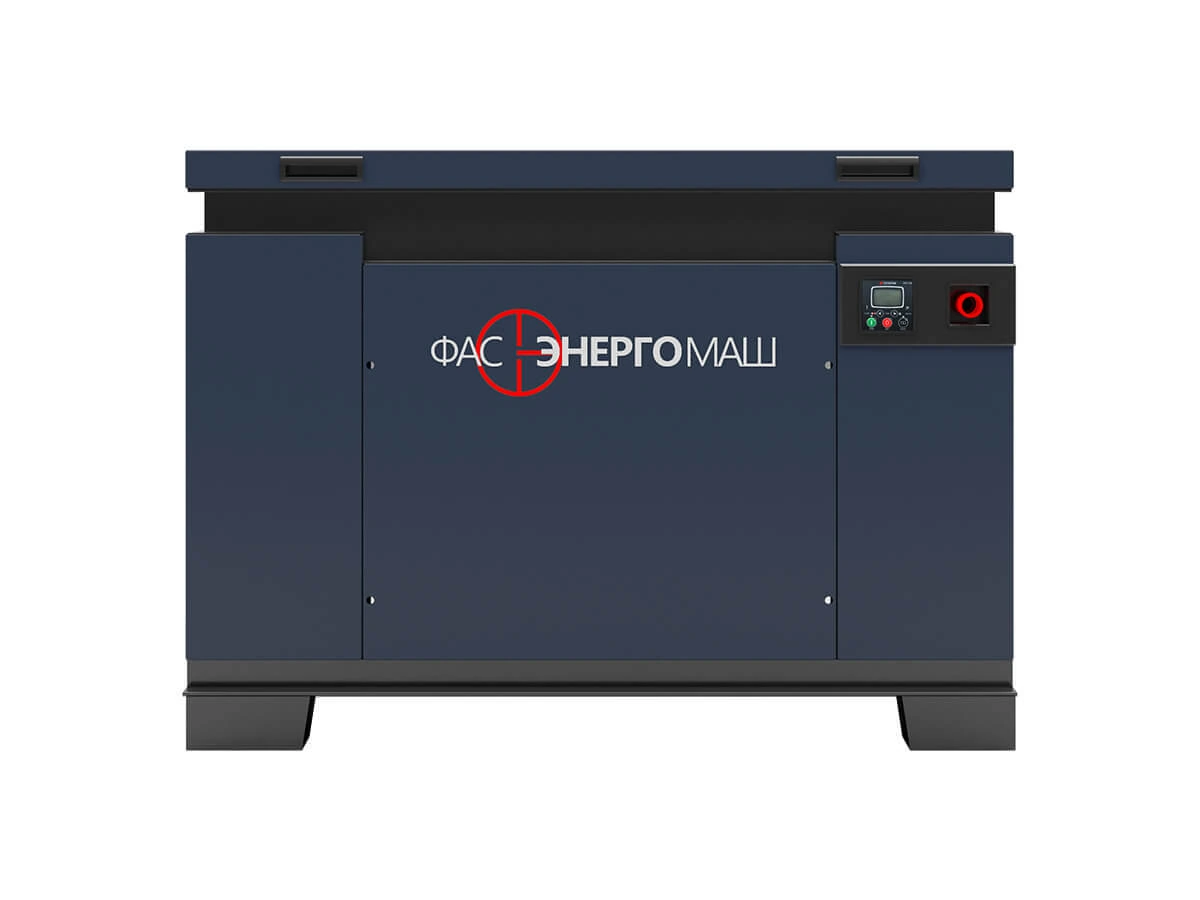

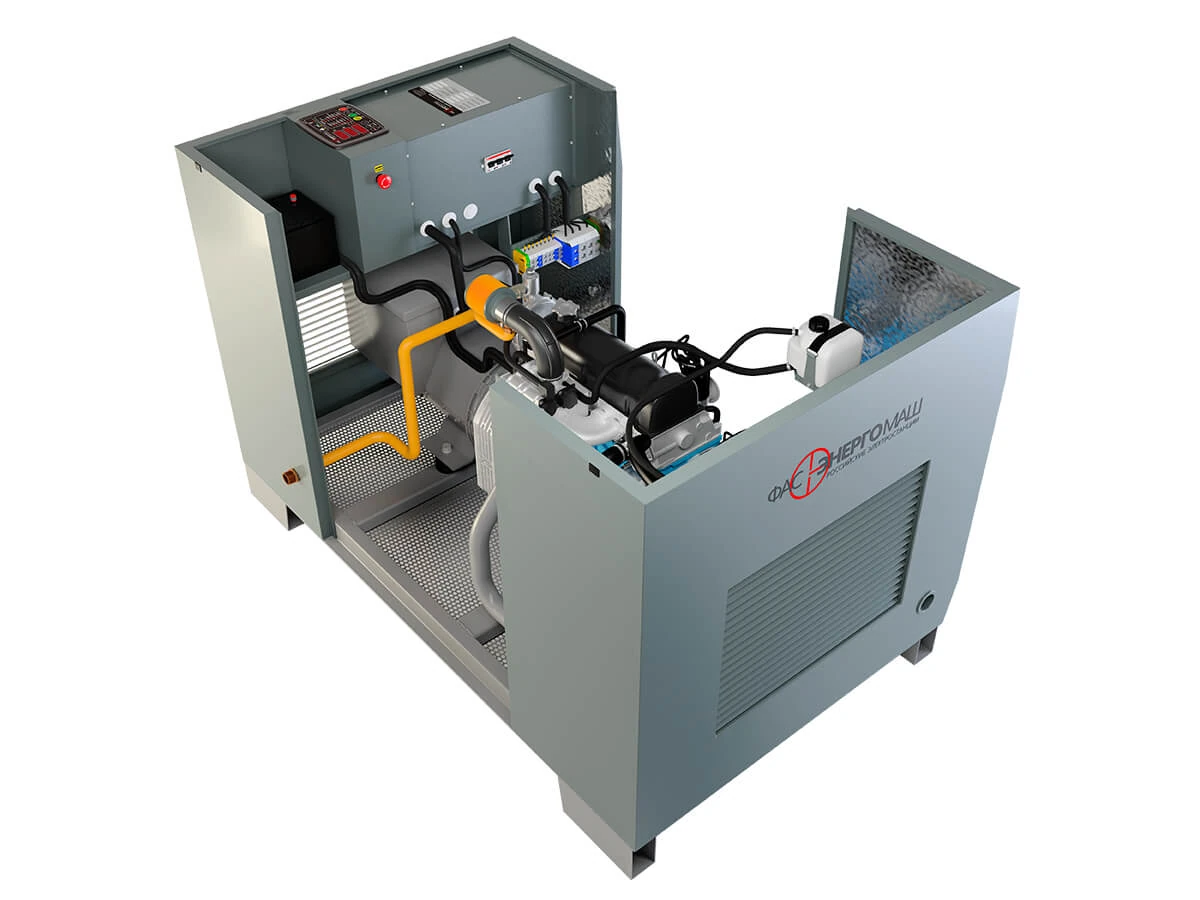

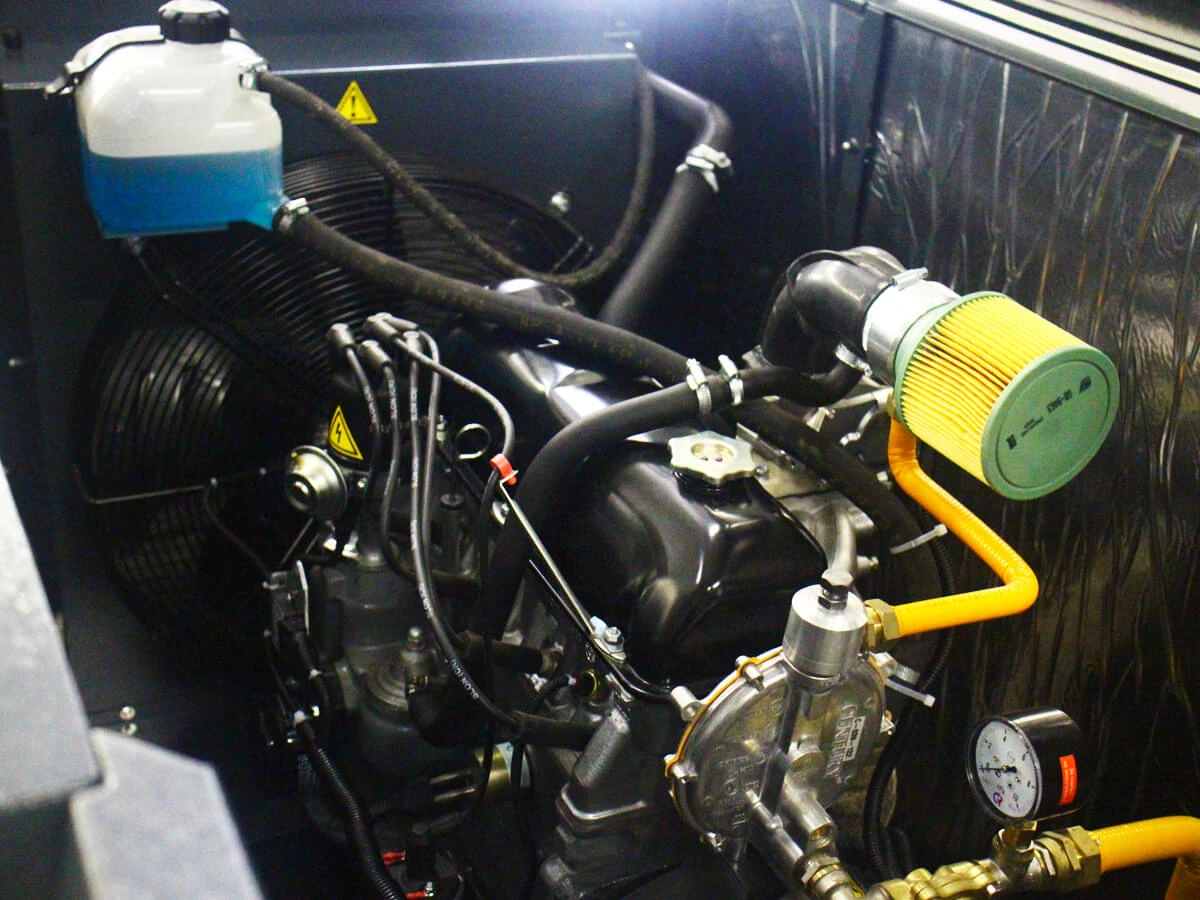

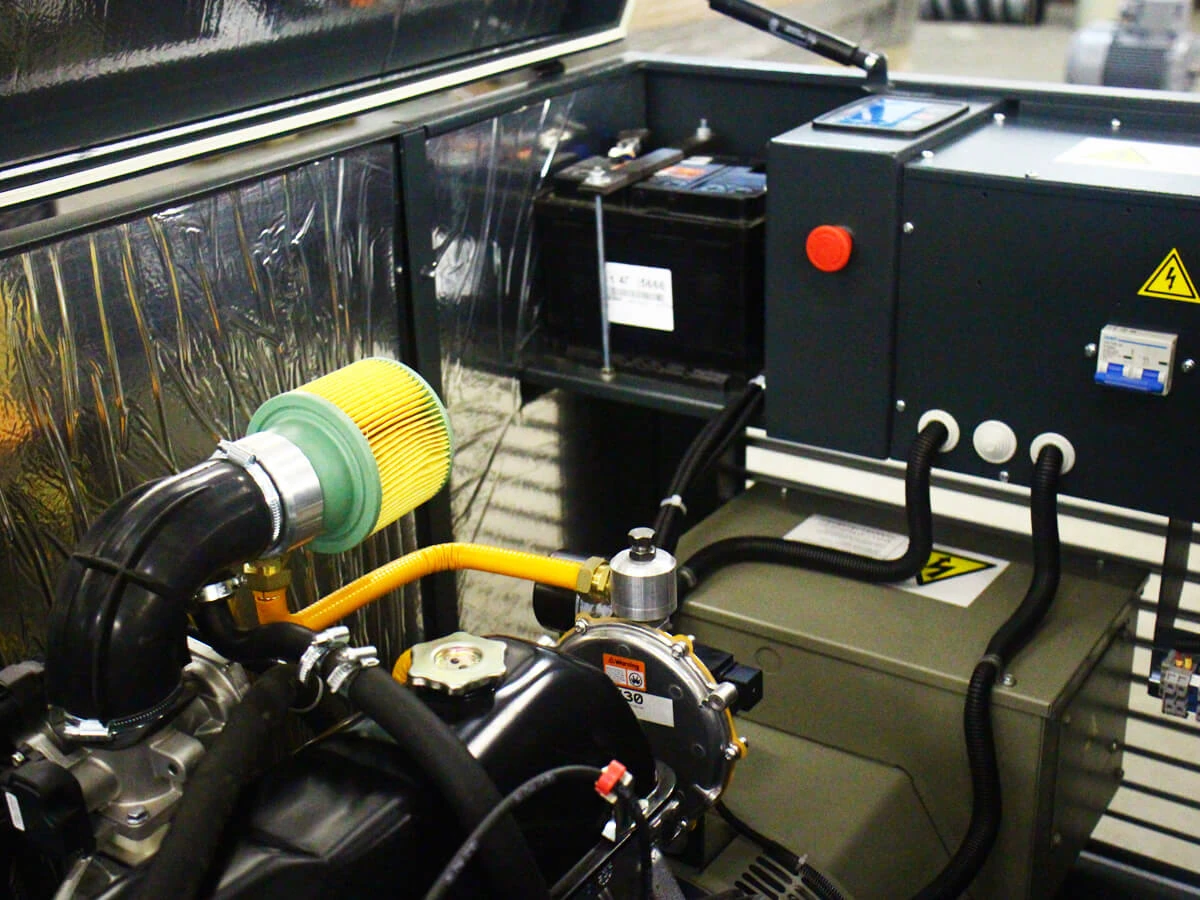

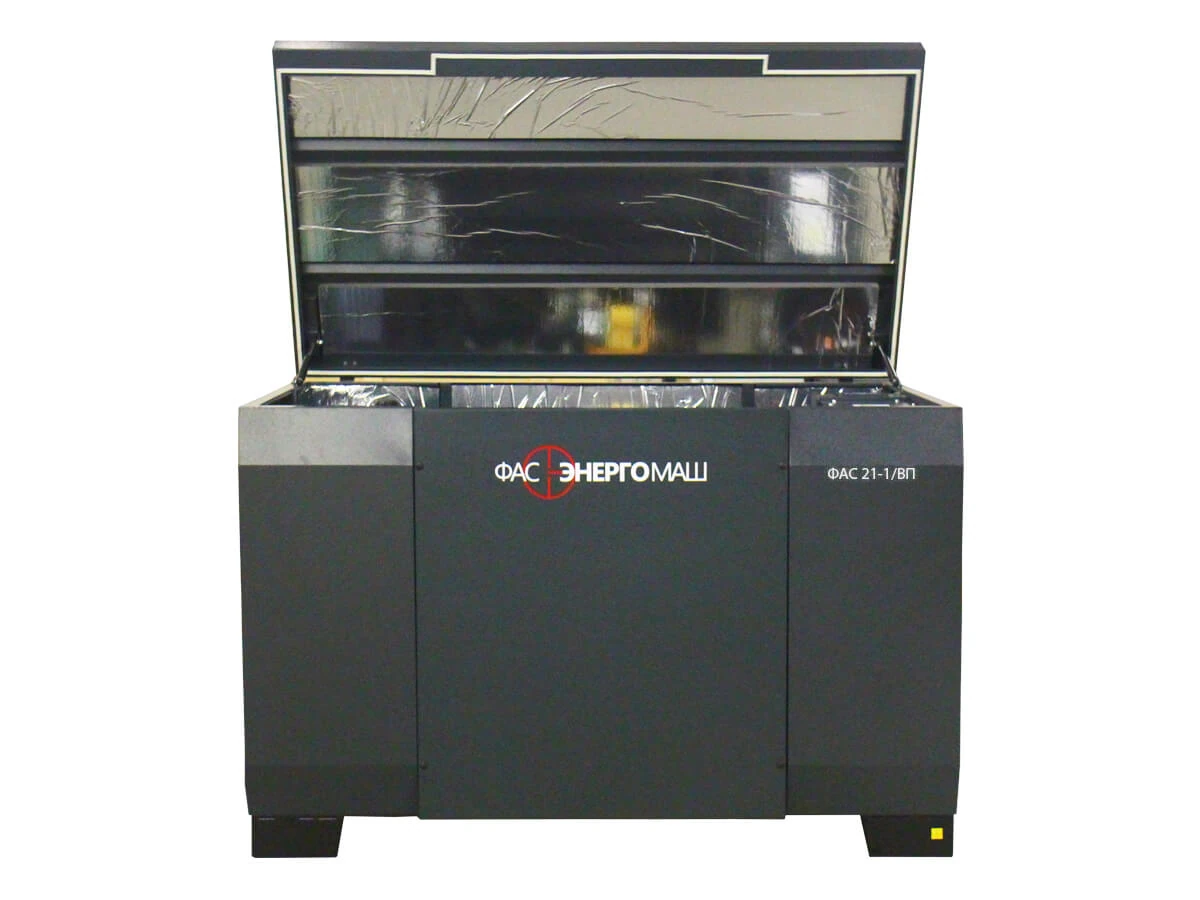

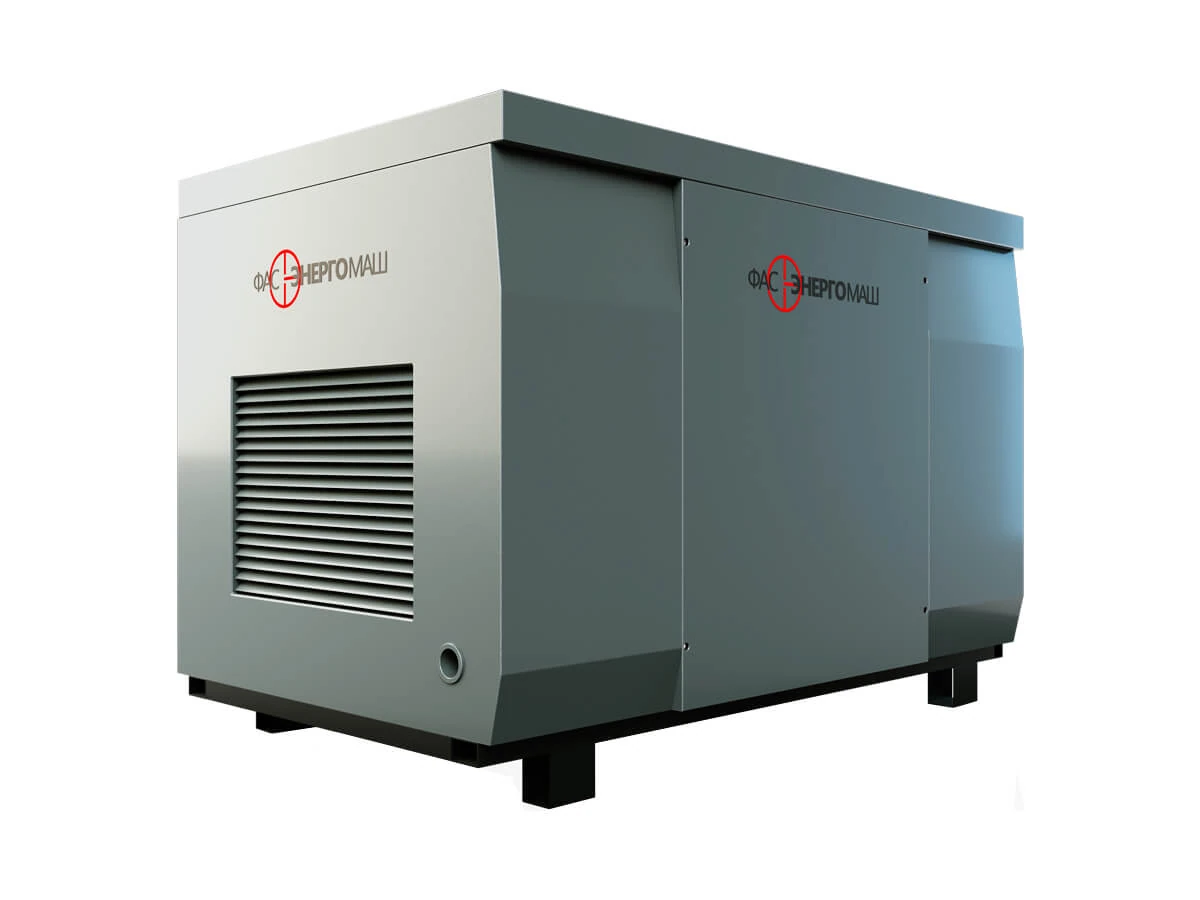

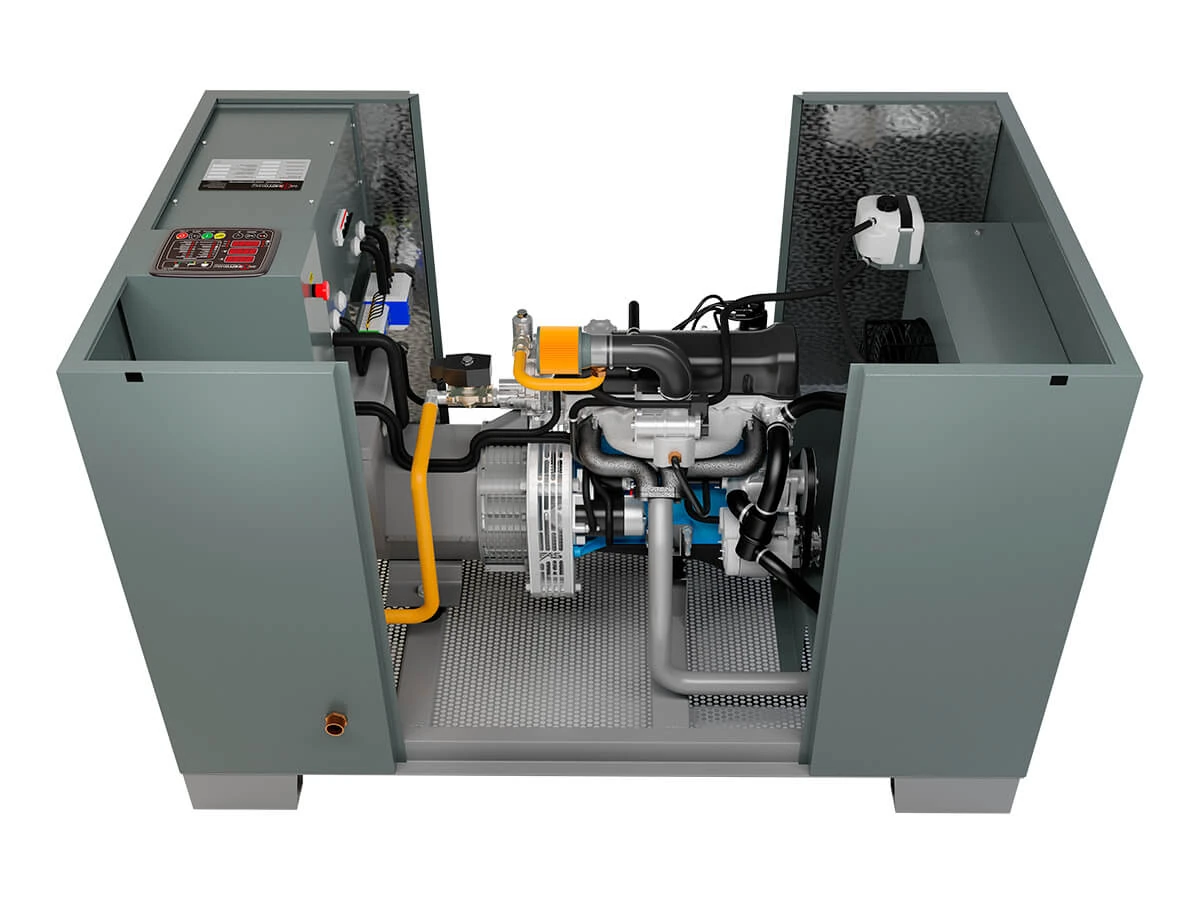

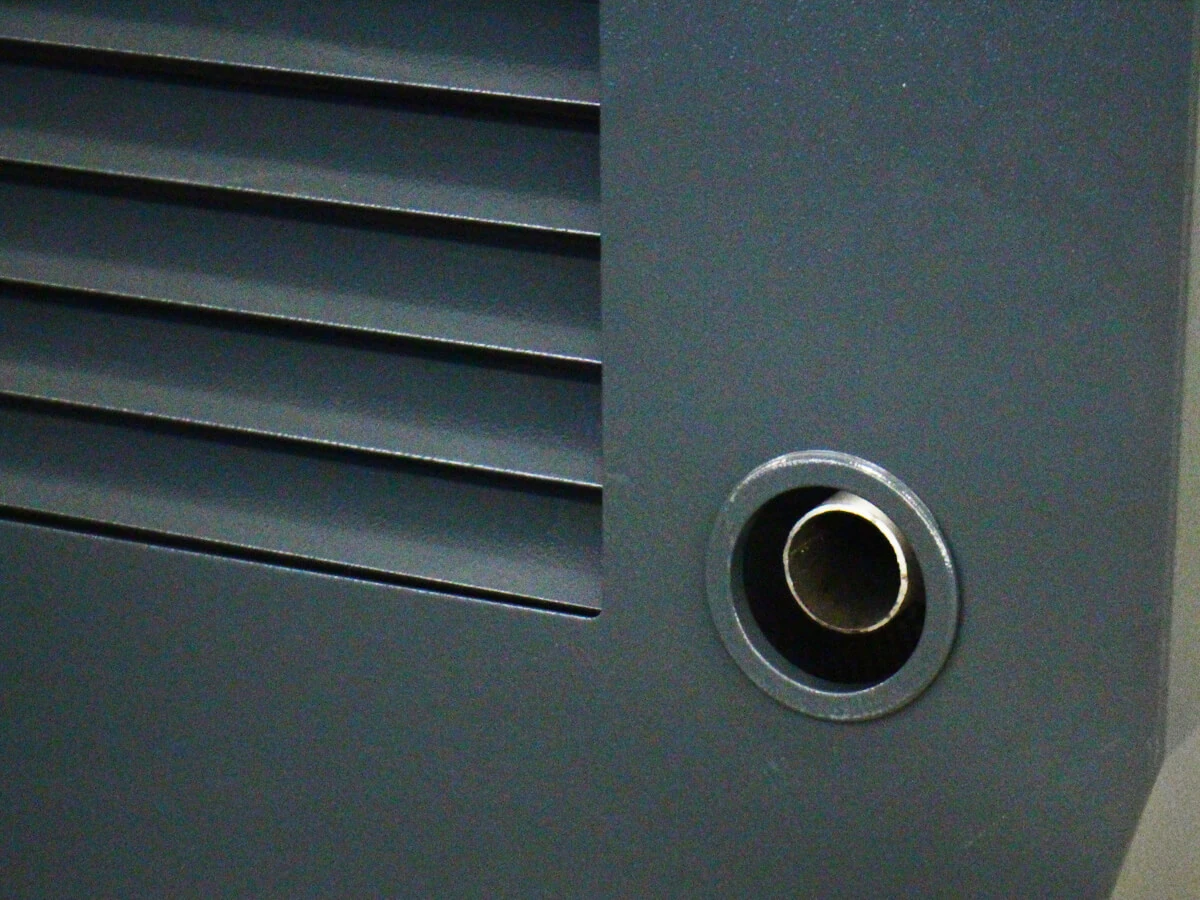

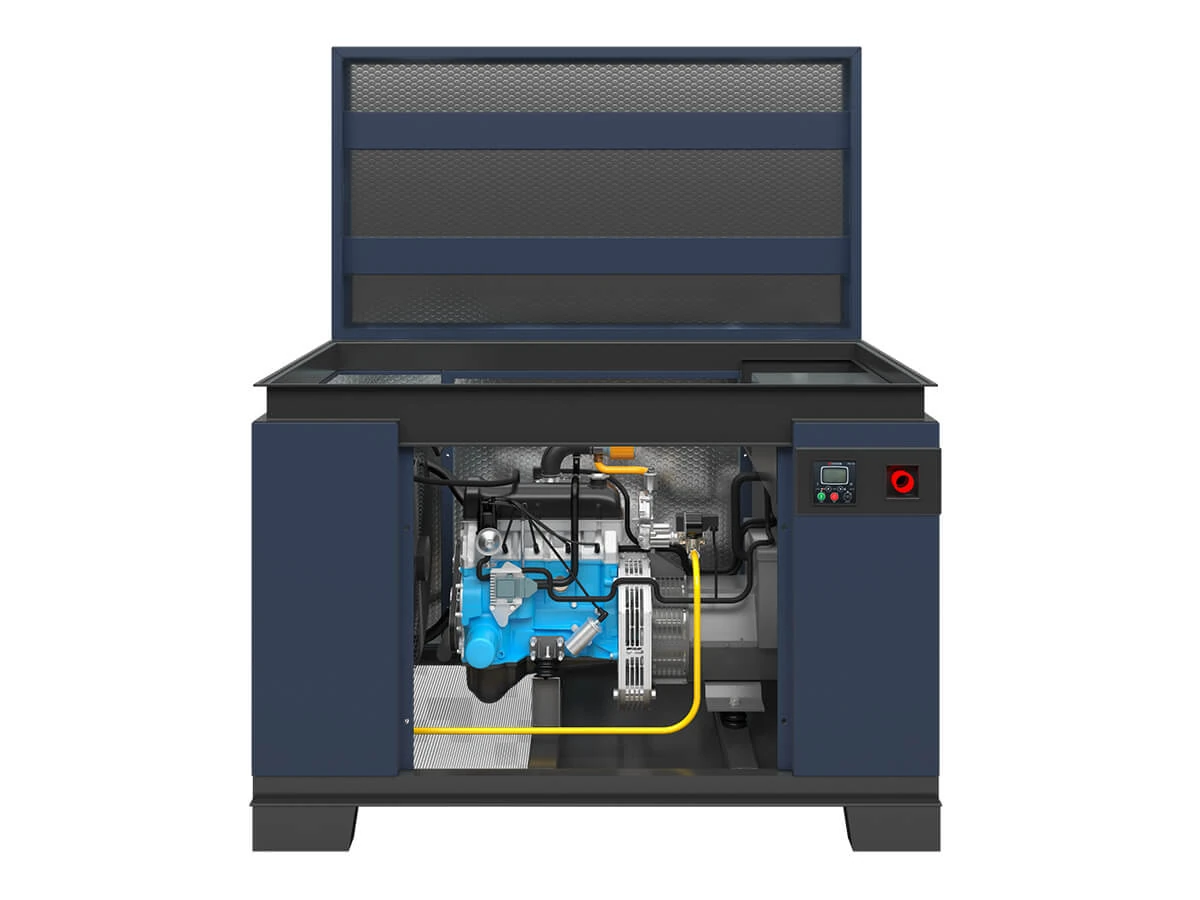

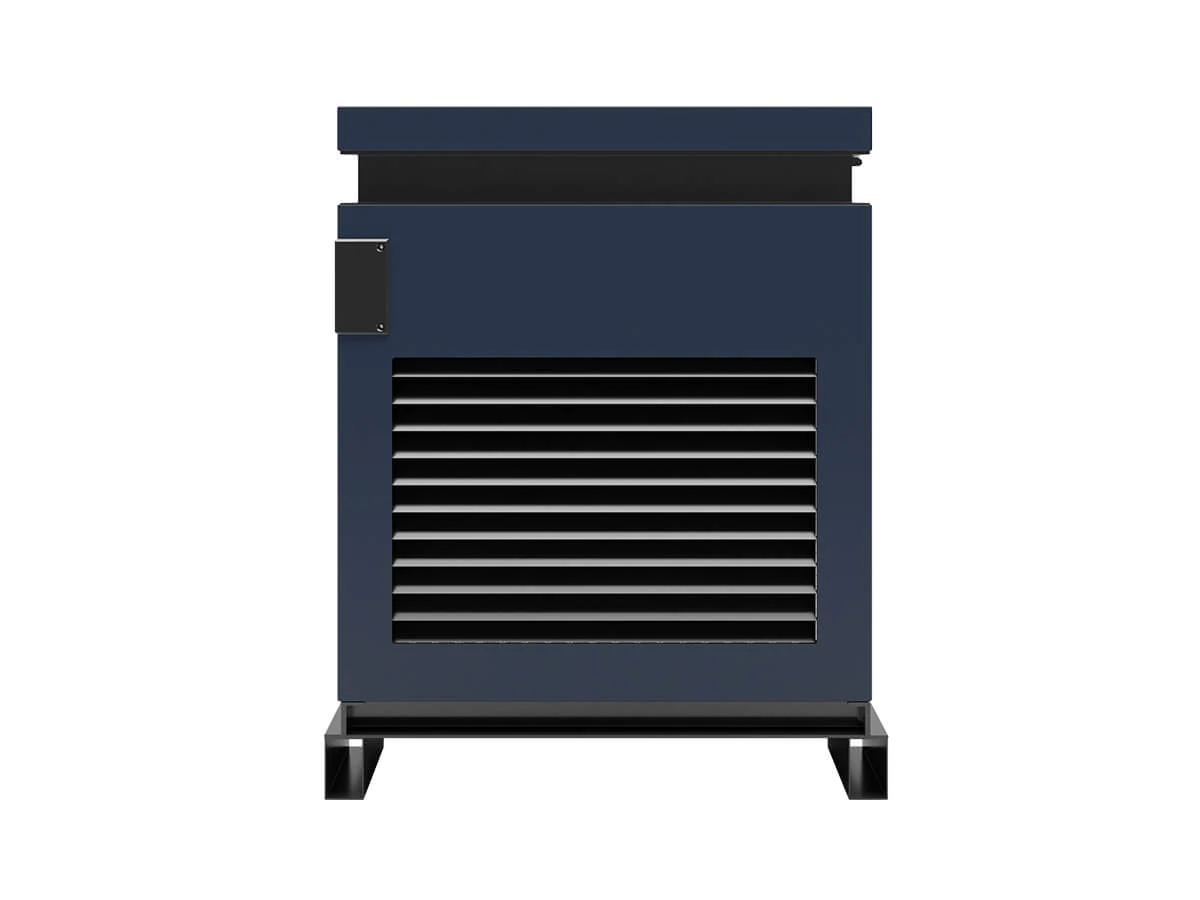

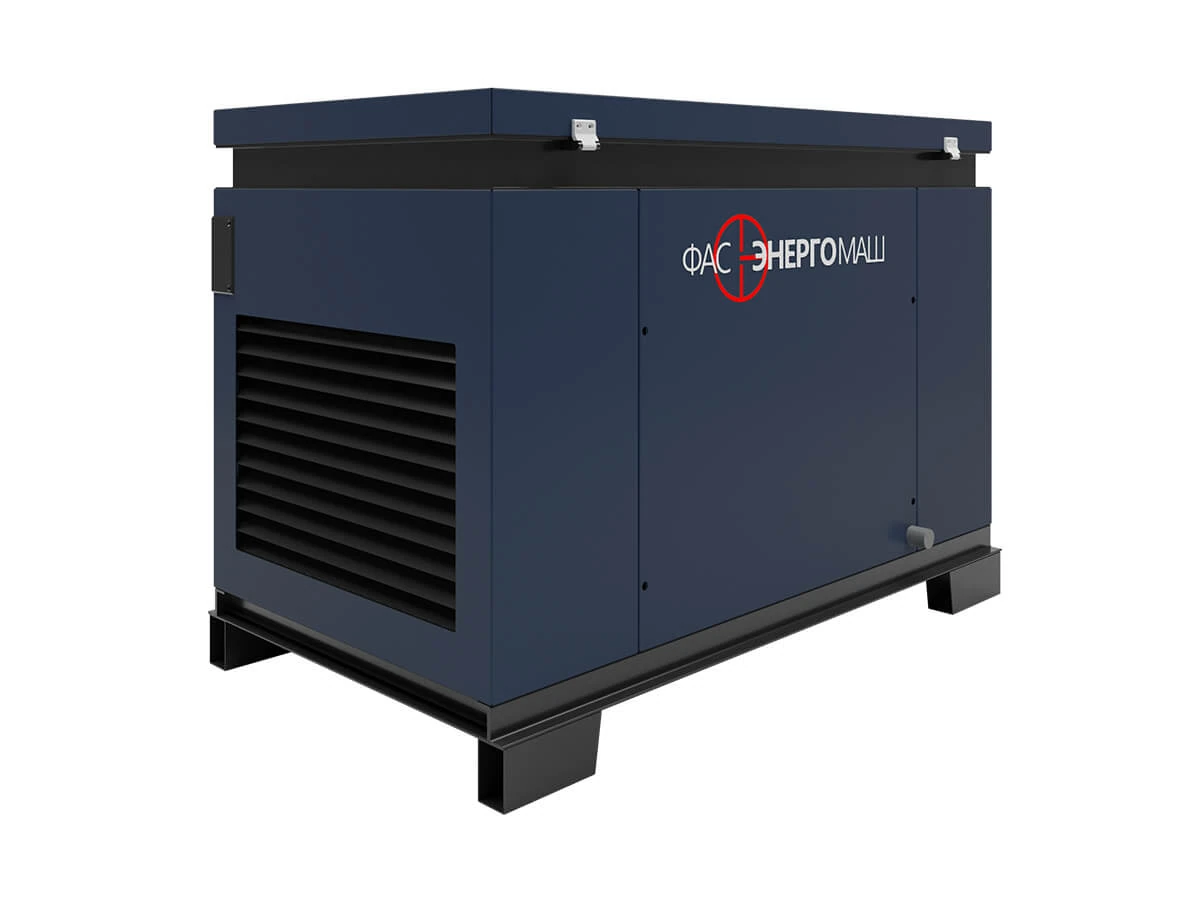

Фотографии производителя показывают исполнения серии. Компоновку выбранной модификации согласуют при заказе.
Все фотографии и схемы (25)
Все генераторы ФасЭнергоМаш · Раздел «Генераторы»
Для подбора и запроса коммерческого предложения сообщите модель, вид газа и параметры нагрузки. Контакты Нефтепродукттехника.
