Газовые генераторы ФАС-ВР с ременным приводом, 15–24 кВт

Назначение и область применения

Газовые генераторы ФАС-ВР передают вращение от двигателя к альтернатору через ременной привод. Серия рассчитана на природный газ и СУГ и включает установки с выходом 230 или 400 В. Двигатели ВАЗ 21083 и ВАЗ 21213 имеют жидкостное охлаждение.

ФАС-ВР применяют для электроснабжения домов, небольших производств и коммерческих объектов. В обозначениях серии представлены мощности от 15 до 24 кВт, при этом мощность на метане ниже значения на СУГ. Для расчёта нагрузки используют данные конкретной модификации.

Конструкция и оснащение

• Ременная передача и закрытое исполнение установки.
• Однофазные модели на 15, 18 и 21 кВт; трёхфазные — на 15, 18, 21 и 24 кВт по обозначению серии.
• Электростартер, LCD-дисплей и автоматический контроль работы генератора.
• АВР указан для всех представленных модификаций.

Принцип работы

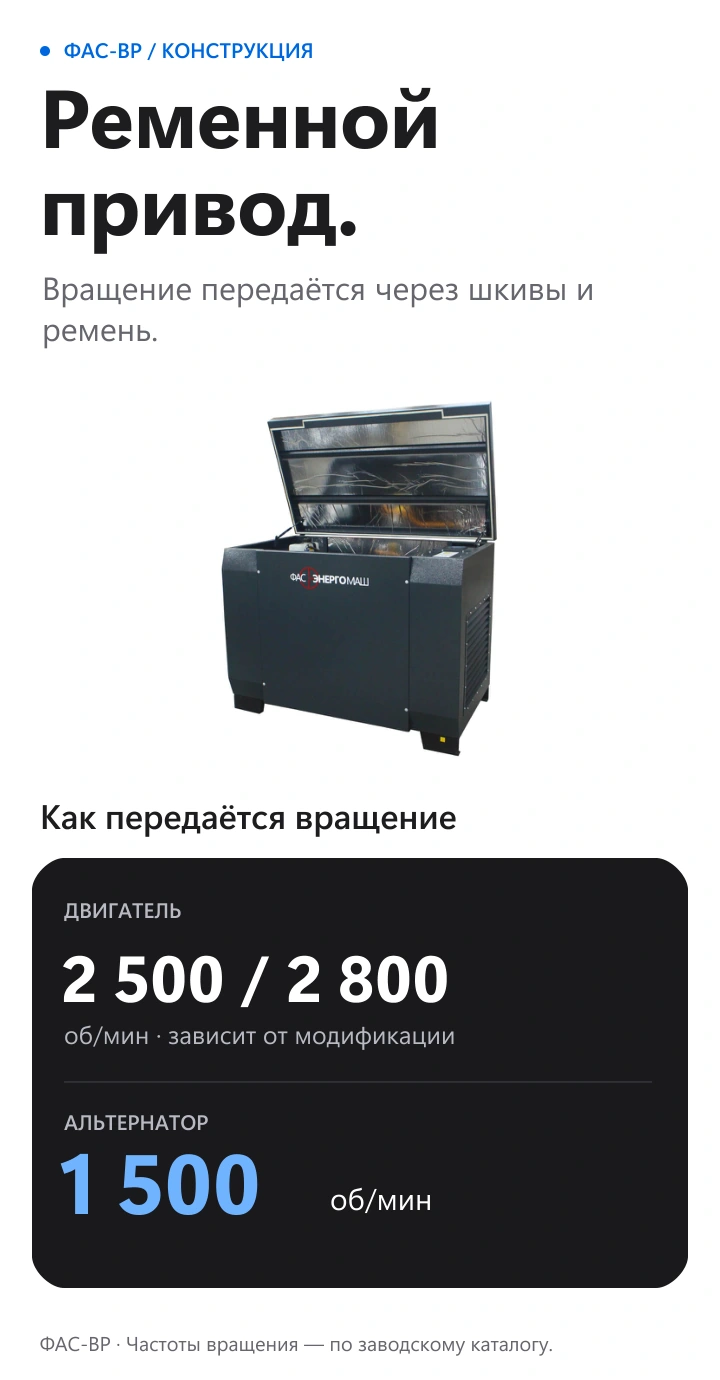

ФАС-ВР: ременная передача связывает двигатель с альтернатором. По заводскому каталогу частота двигателя составляет 2500 или 2800 об/мин в зависимости от модификации, альтернатора — 1500 об/мин.

Модификации и электрическая мощность

Мощность на природном газе и СУГ приведена отдельно для каждой модификации.

Габариты и масса

Дополнительные технические параметры

Исполнение и автоматика

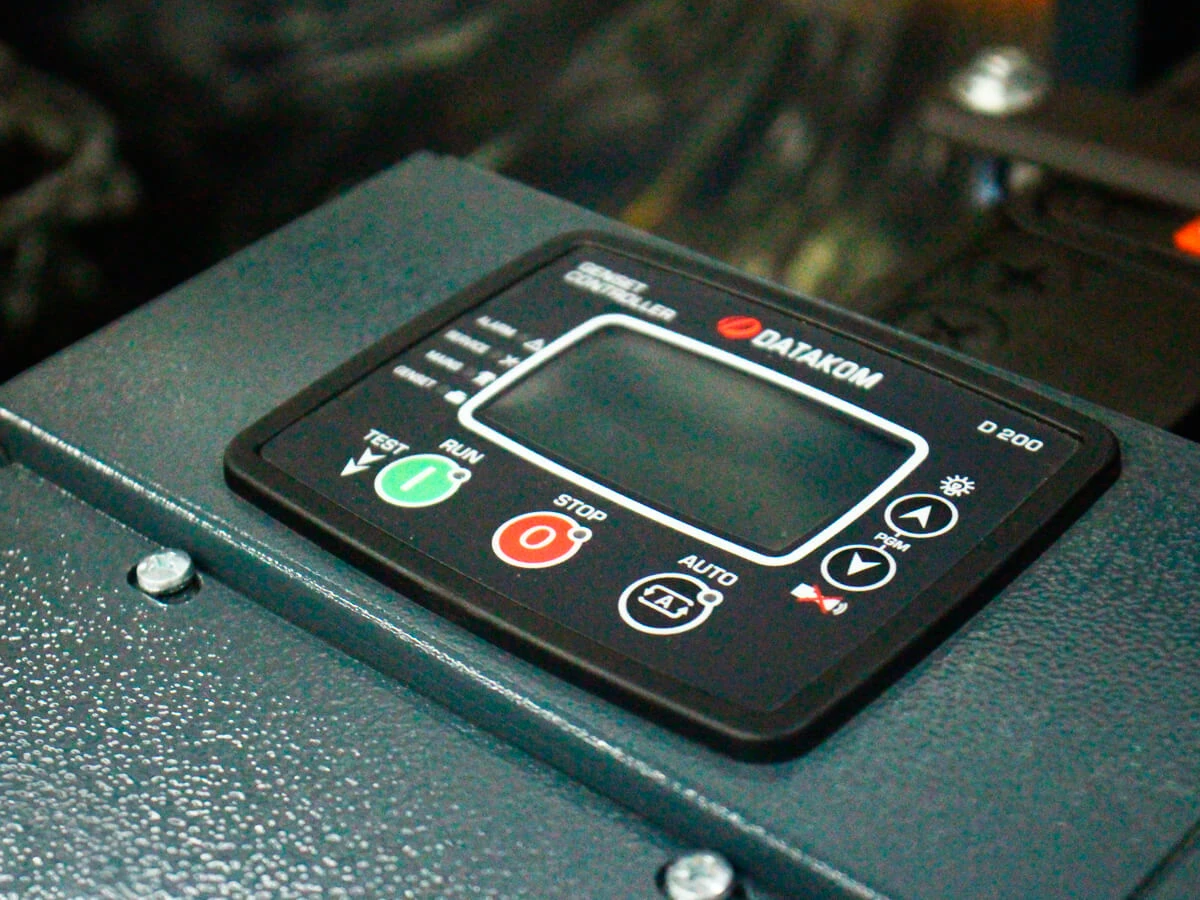

Установки оснащены LCD-дисплеем с русским интерфейсом и автоматическим контролем работы. Схема АВР зависит от состава резервируемой нагрузки и взаимодействия с сетью.

Удельный расход газа

Удельный расход относится к единице вырабатываемой электроэнергии. Фактическое потребление зависит от нагрузки, состава газа и условий работы; эти значения не являются часовым расходом всей установки.

Опции и дополнительная комплектация

Синхронизация — проектное решение

Объединение совместимых генераторов для работы на общую нагрузку. Состав агрегатов, контроллеров и распределительного щита определяется проектом.

Когенерация — индивидуальное проектирование

Для мощности менее 40 кВт тепловой модуль разрабатывается по индивидуальному проекту. Он использует тепло выхлопа и системы охлаждения; параметры определяются для выбранного двигателя.

Контейнер — дополнительное исполнение

Размещение в блок-контейнере с вентиляцией, освещением, сигнализацией и сервисным доступом. Состав инженерных систем выбирают по климату, количеству агрегатов и условиям эксплуатации.

АВР — по модели в таблице комплектации

Автоматическое переключение нагрузки между внешней сетью и генератором. Для синхронизированных групп используется схема управления комплексом; внешний щит и встроенная автоматика генератора выполняют разные функции.

Рекомендации по подбору и заказу

При выборе между моделями 230 и 400 В учитывают схему сети и состав потребителей. Наличие трёхфазного ввода само по себе не означает, что для резервирования всех нагрузок обязательно нужен трёхфазный генератор: решение принимают по фактической схеме электроснабжения.

Для ременного привода предусматривают доступ к передаче при техническом обслуживании. Перед заказом уточняют габариты именно выбранной модели, требования к основанию, газовой линии и зимнему запуску.

Эксплуатационные вопросы

Сколько мощности даёт ФАС-24-3/ВР на природном газе?

Для этой модификации указано 23 кВт на метане и 24 кВт на СУГ. Это трёхфазный генератор с выходом 400 В. Пусковые нагрузки и распределение потребителей по фазам учитывают отдельно.

Фотографии и габаритные схемы

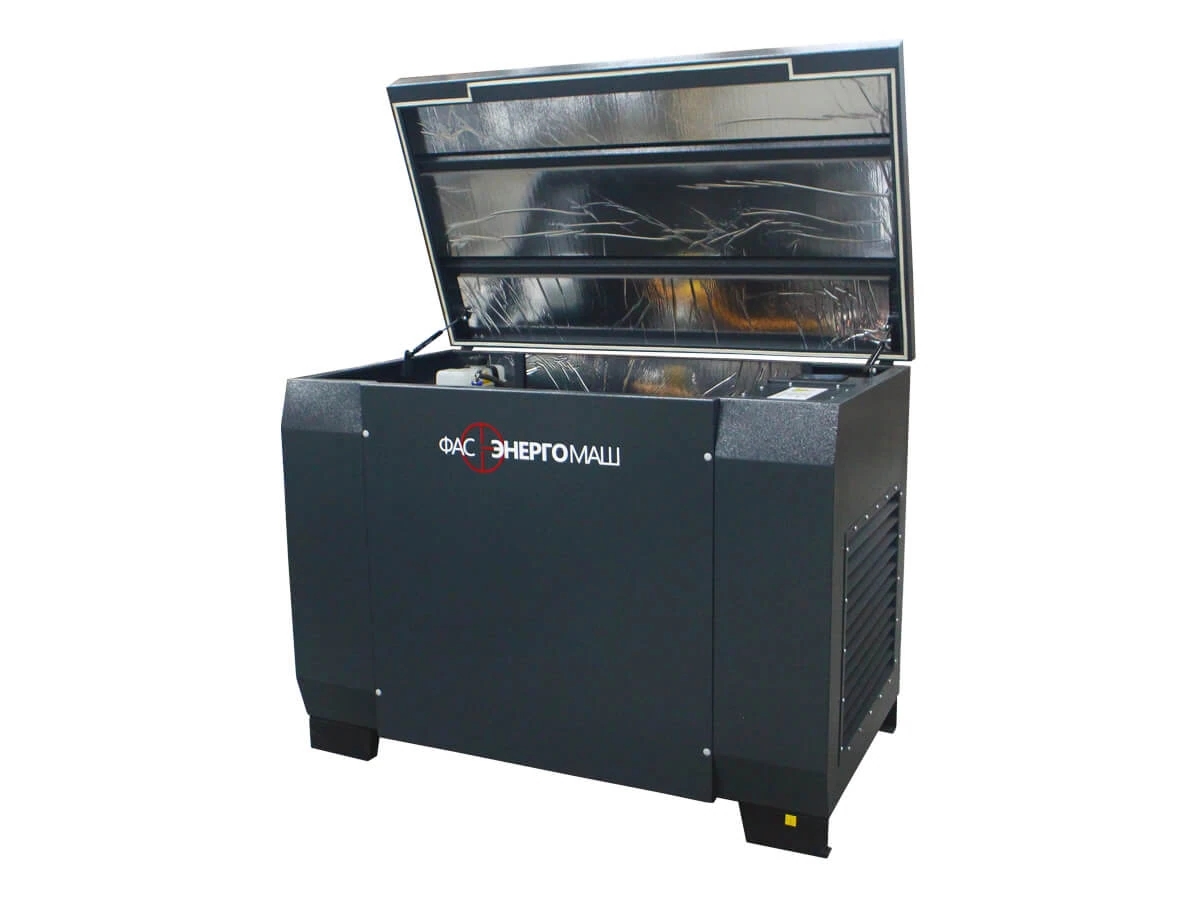

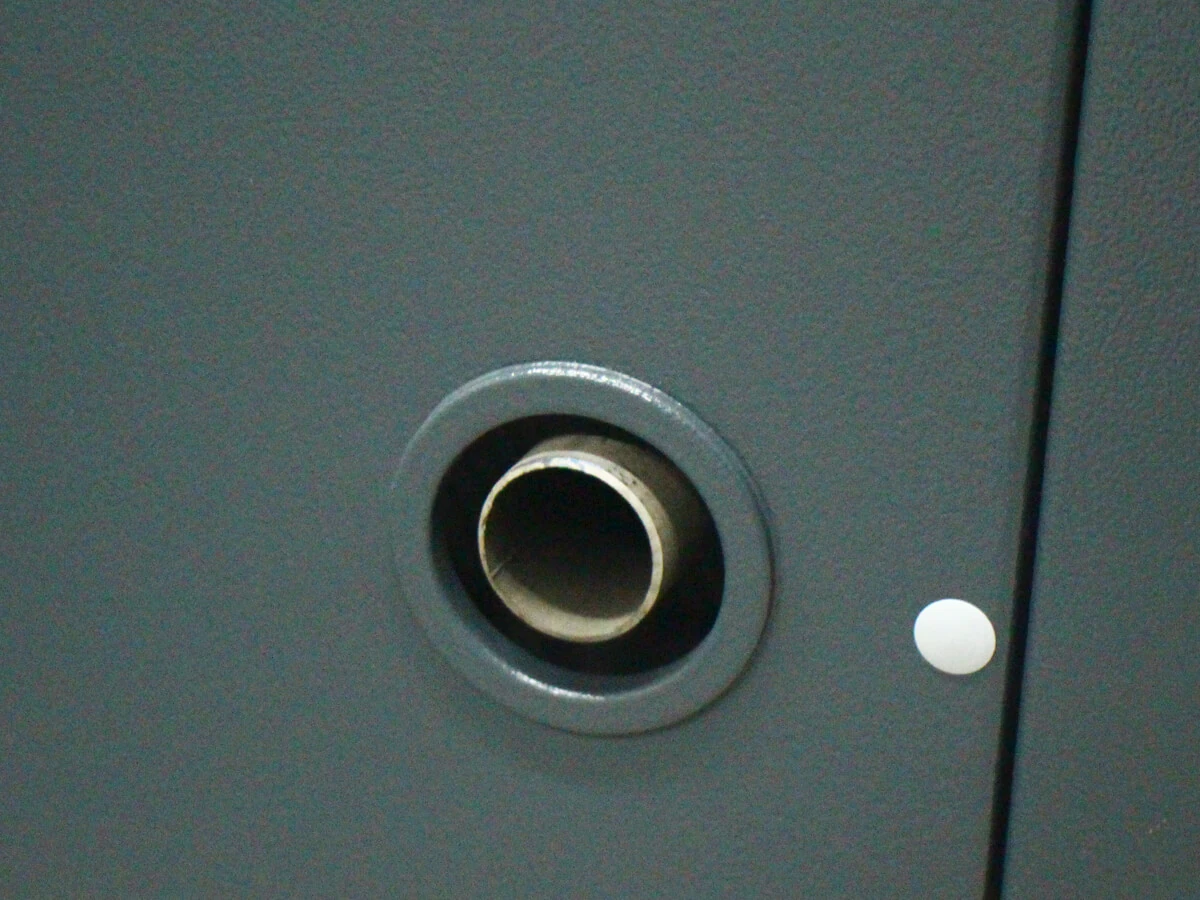

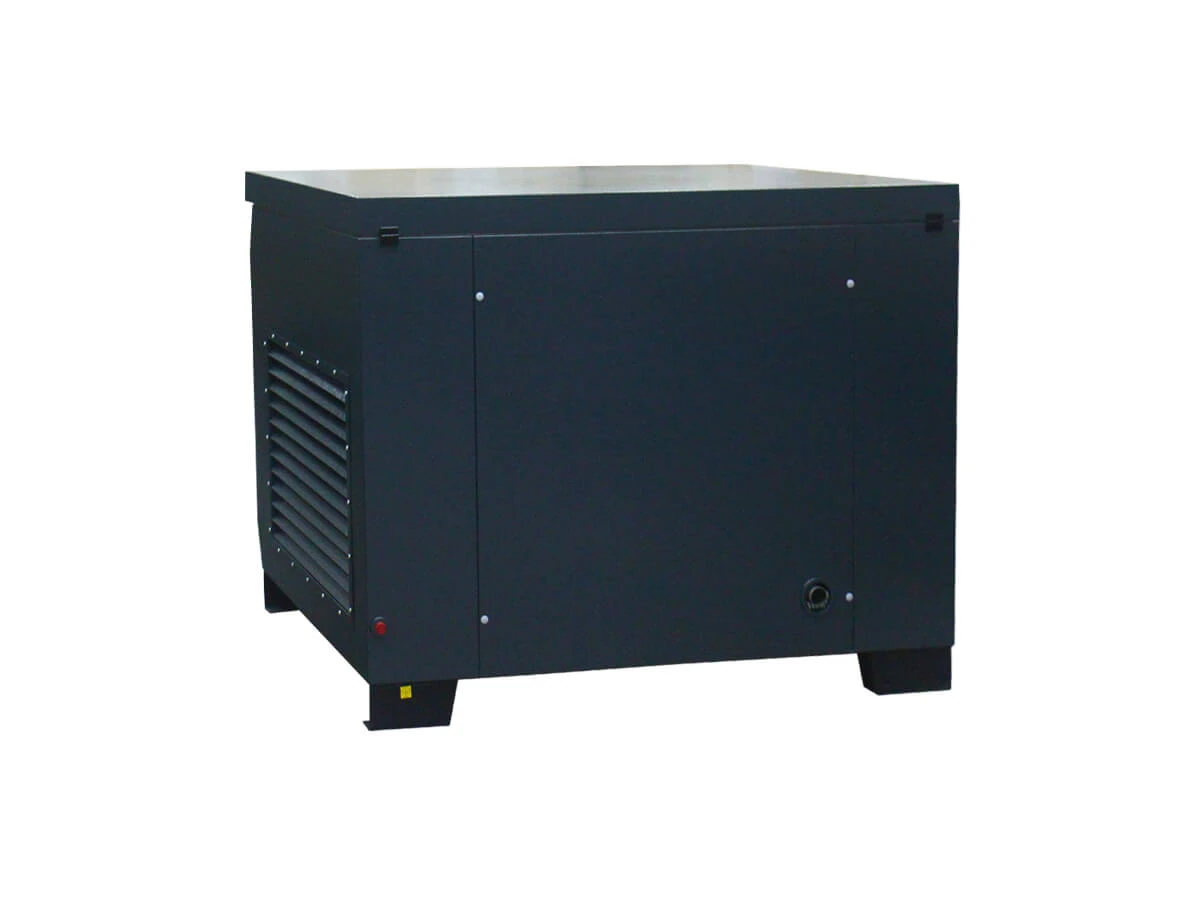

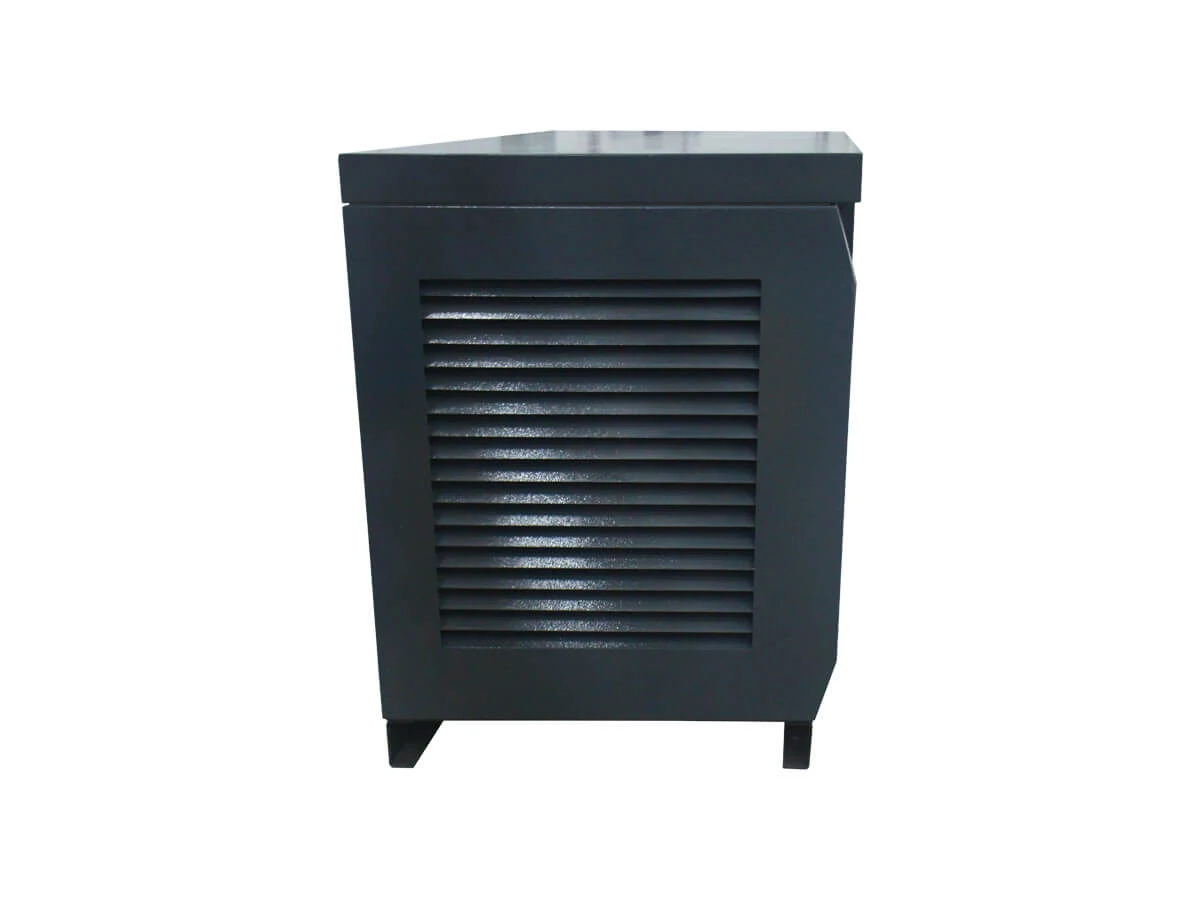

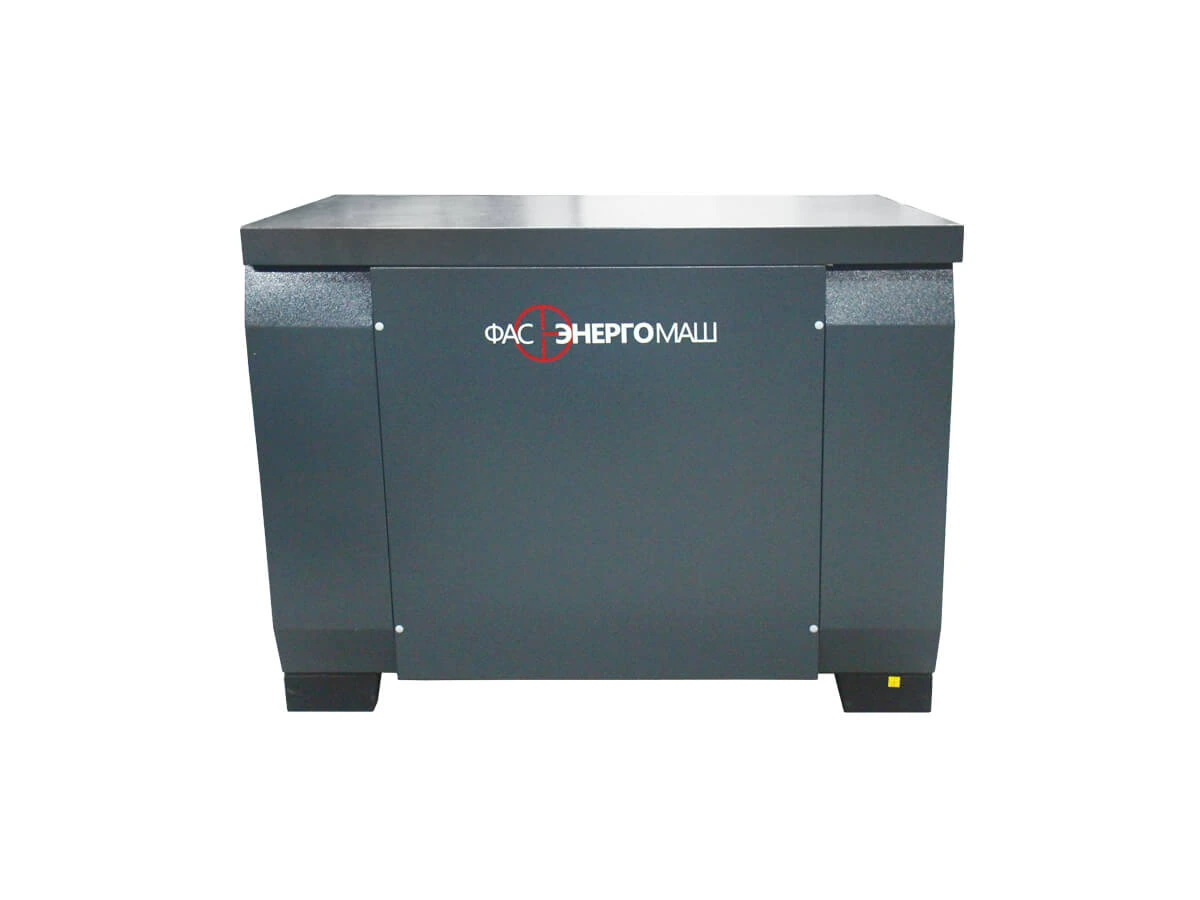

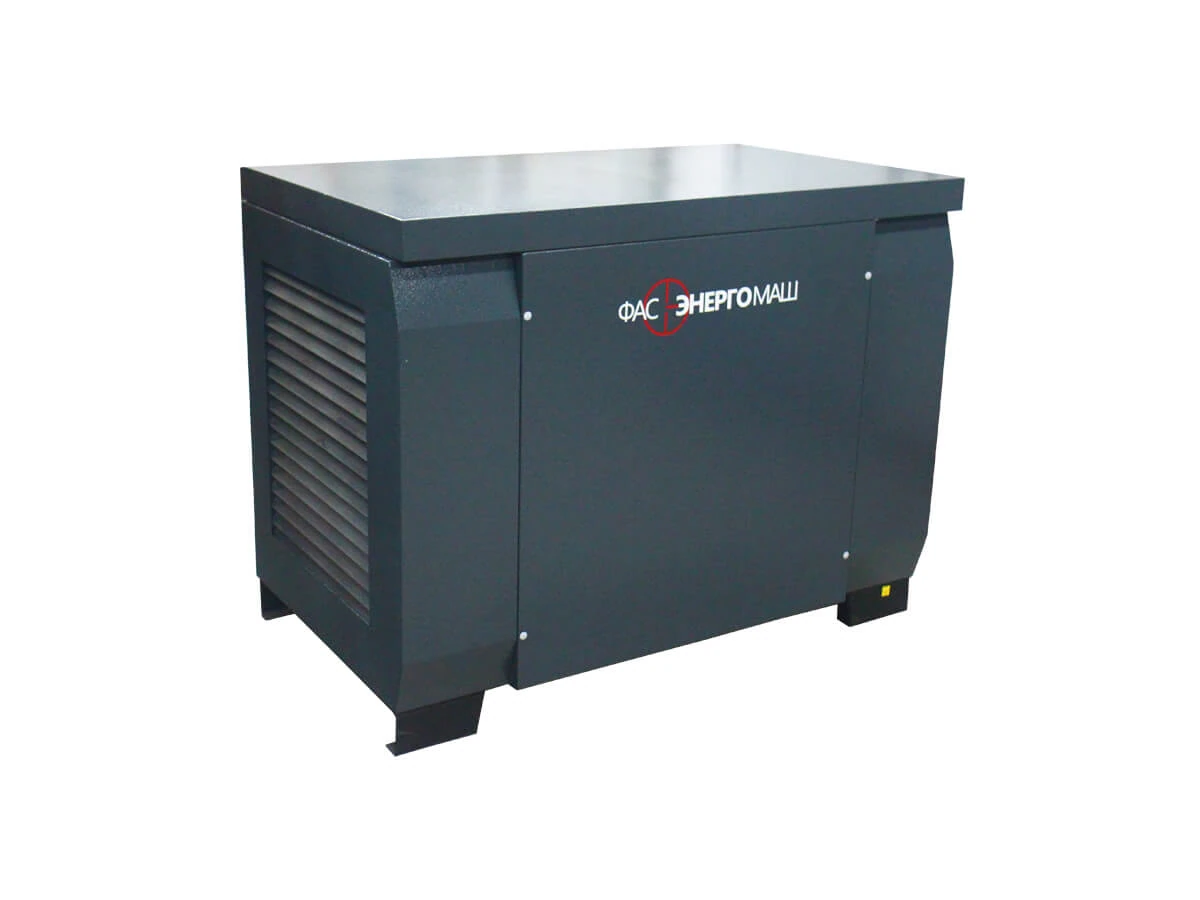

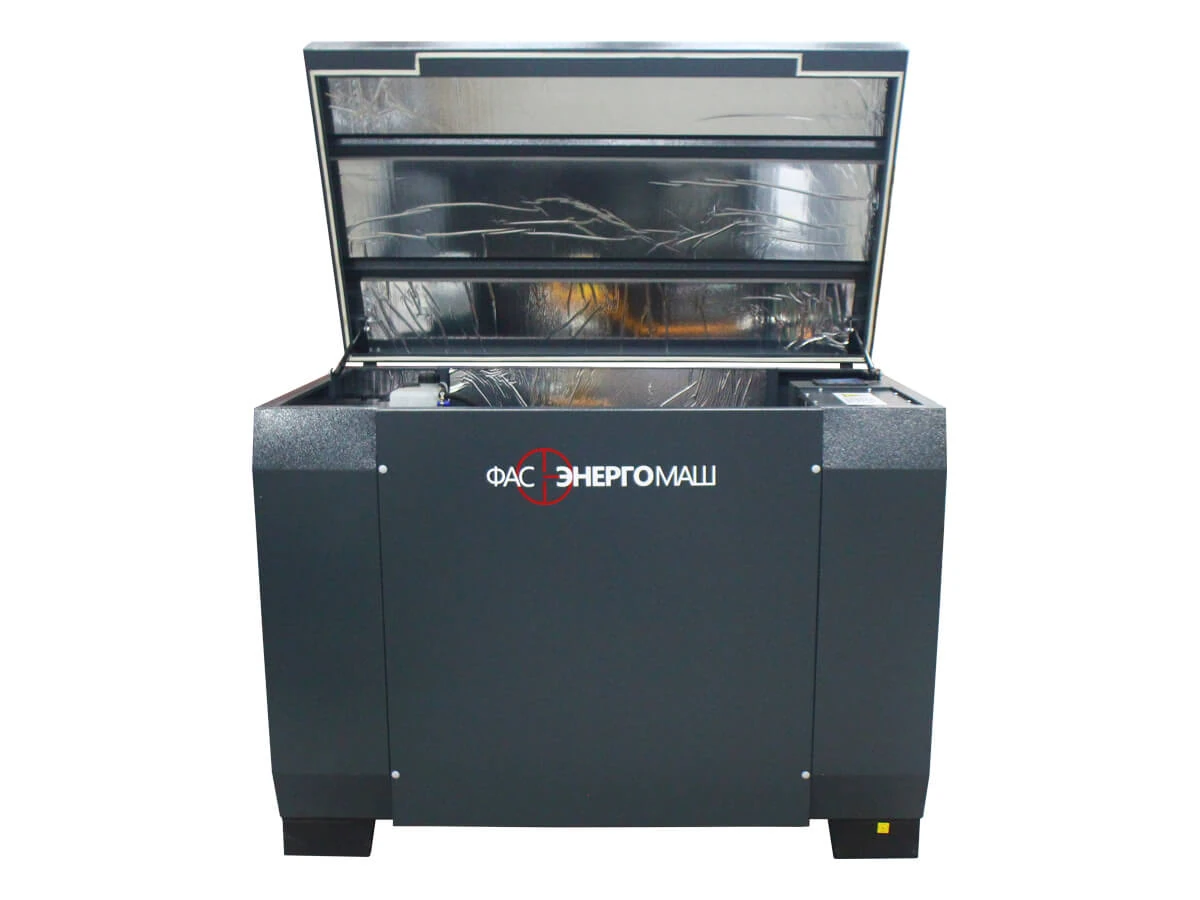

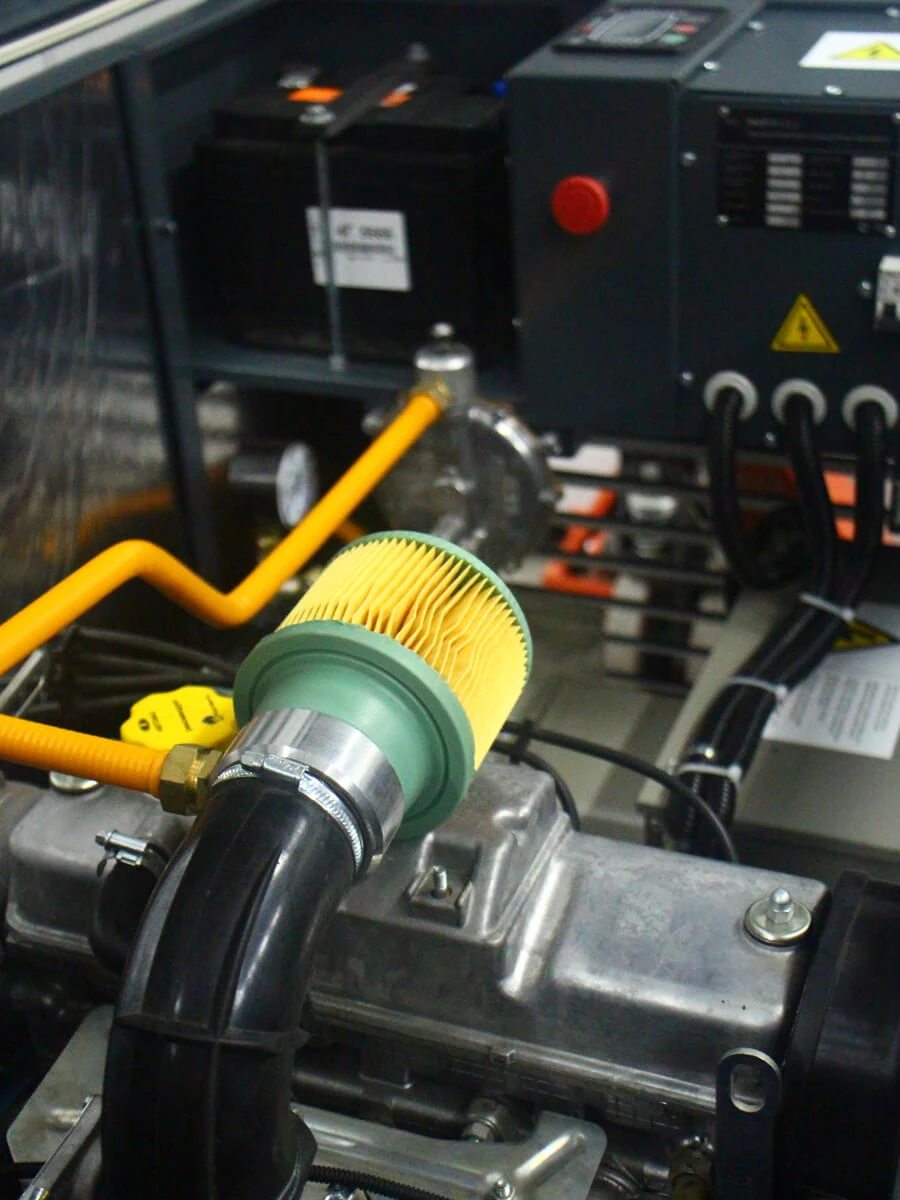

Фотографии производителя показывают исполнения серии. Компоновку выбранной модификации согласуют при заказе.

Все фотографии и схемы (8)
