Промышленные газопоршневые электростанции ФАС-ЯП мощностью 100, 150 и 315 кВт оснащены двигателями ЯМЗ. Установки имеют открытое рамное исполнение, жидкостное охлаждение и трёхфазный выход 400 В.
Назначение и область применения

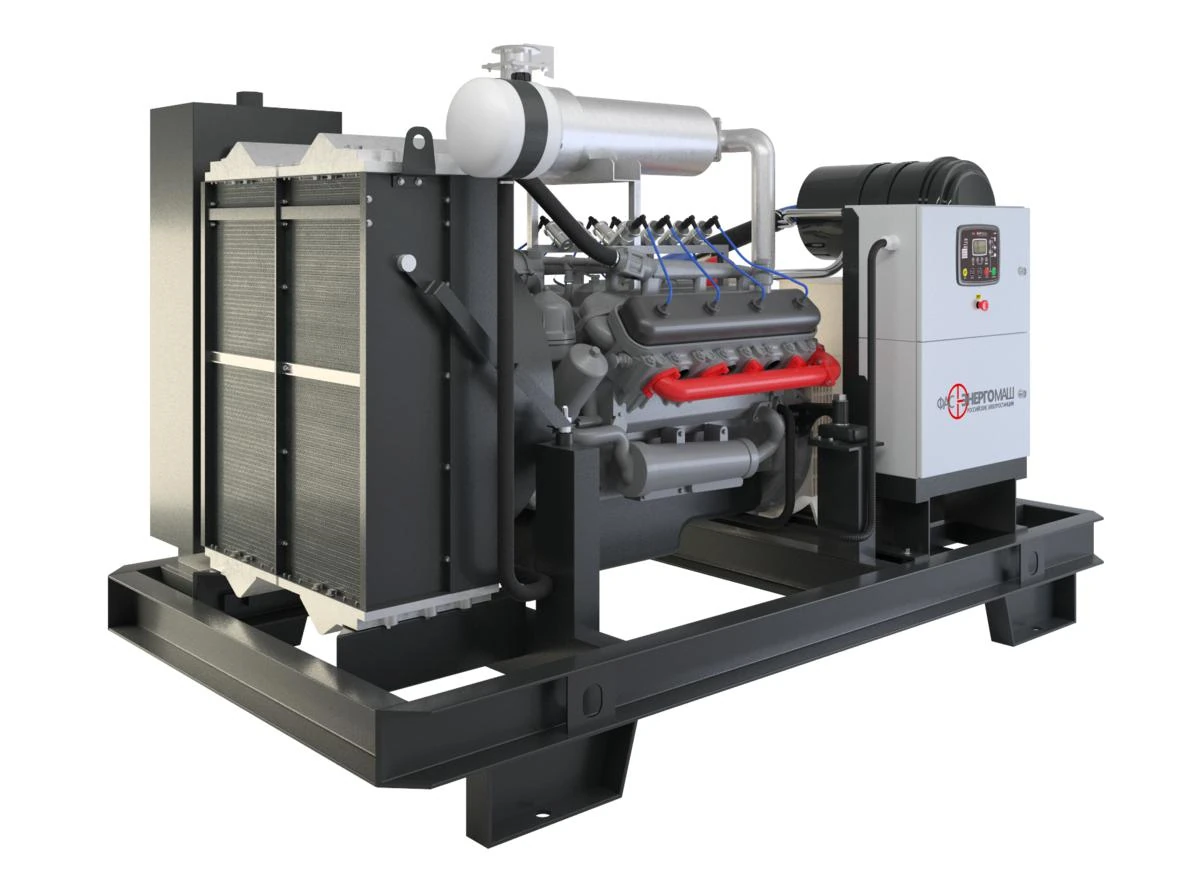

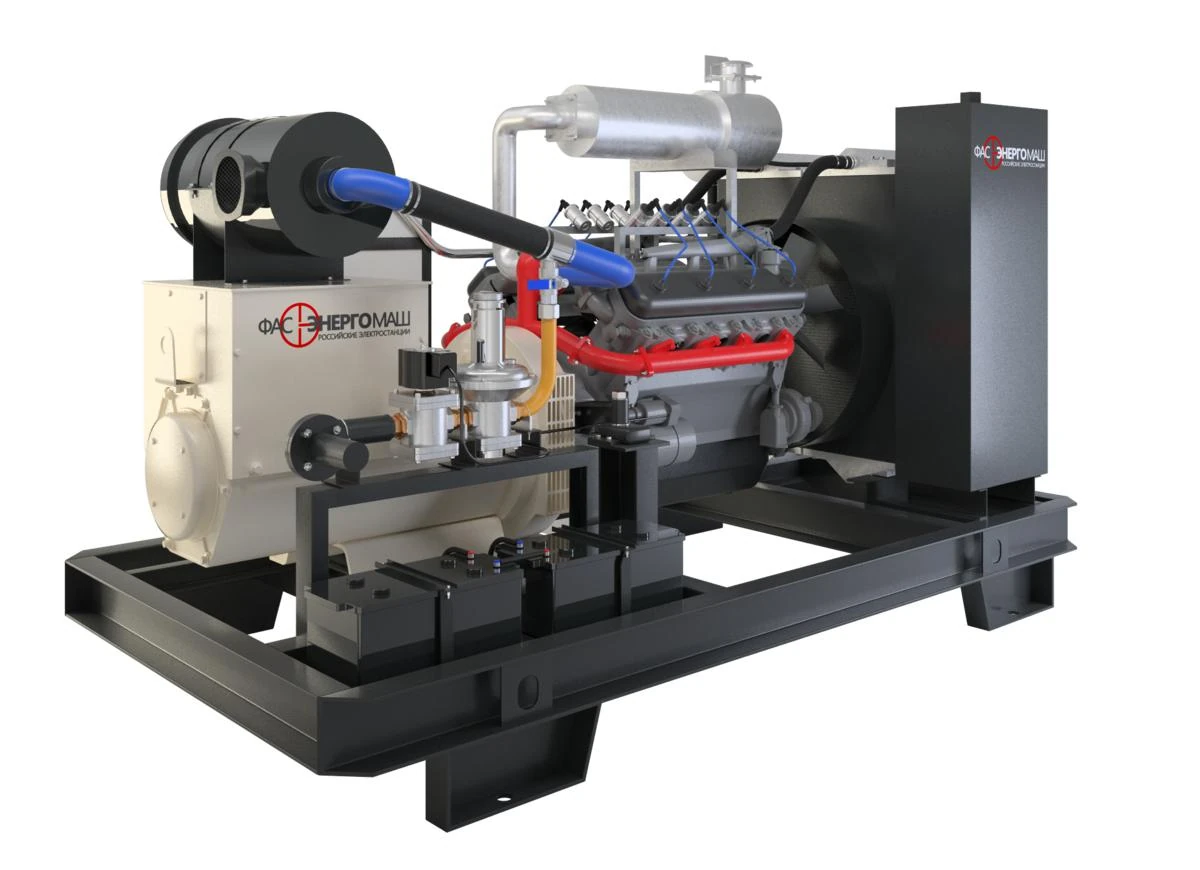

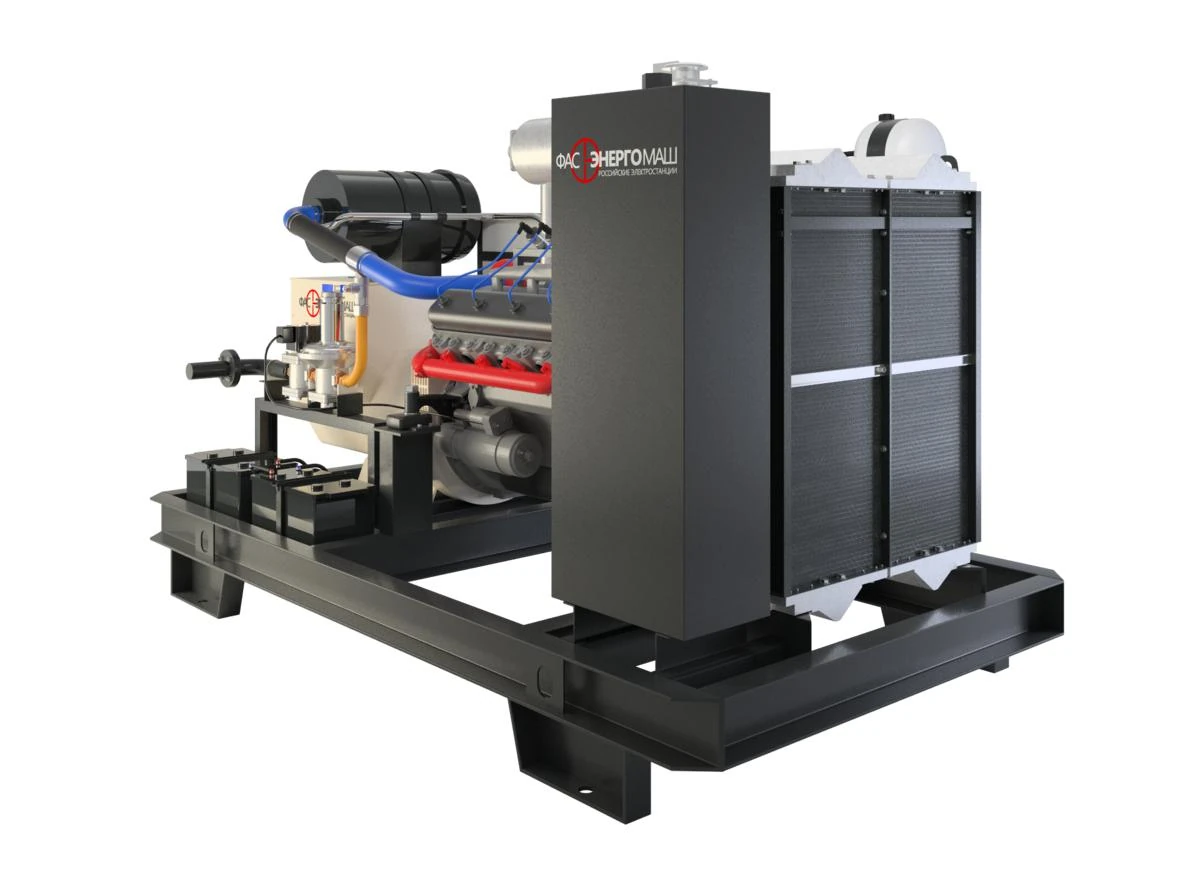

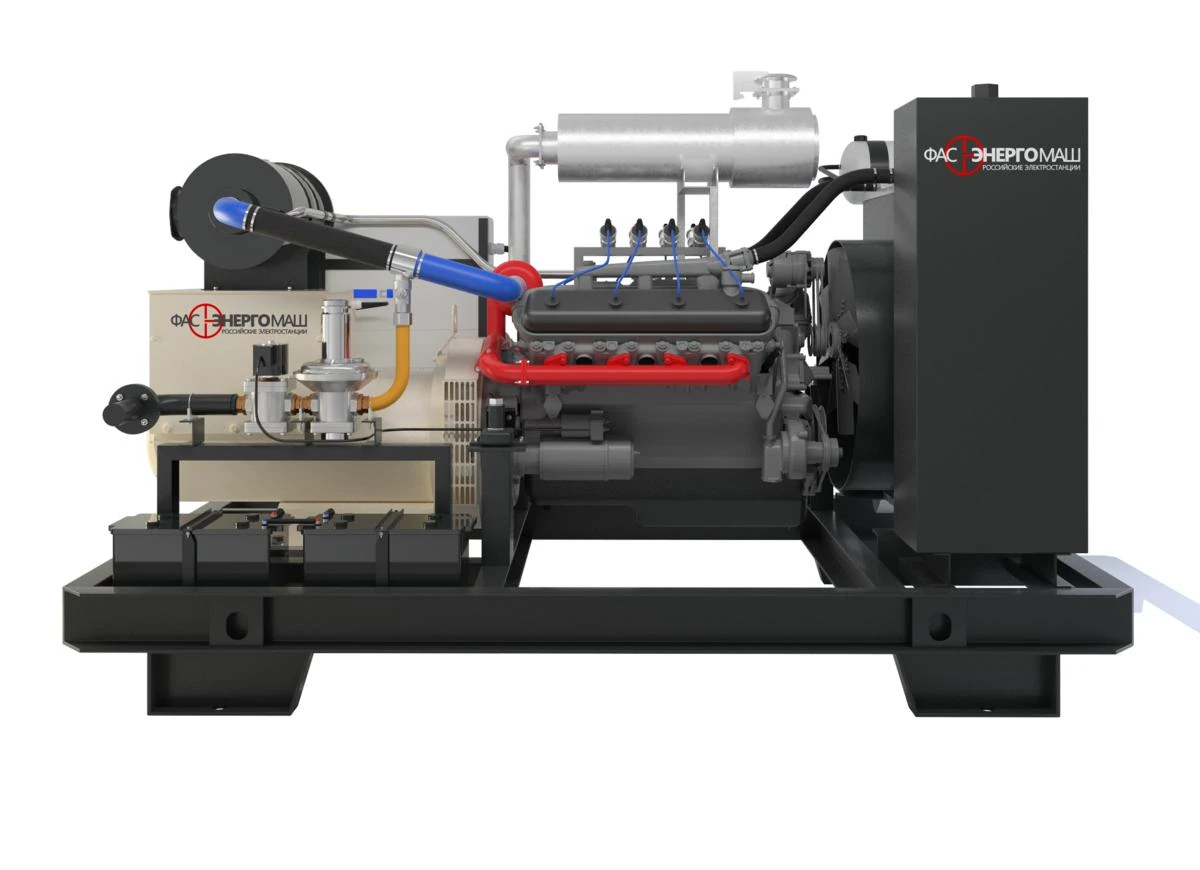

Газопоршневые электростанции ФАС-ЯП применяют для основного и резервного питания промышленных объектов. Двигатели Ярославского моторного завода адаптированы для работы на природном газе и СУГ. Агрегаты смонтированы на стальной раме с виброизоляторами и поставляются в открытом исполнении.

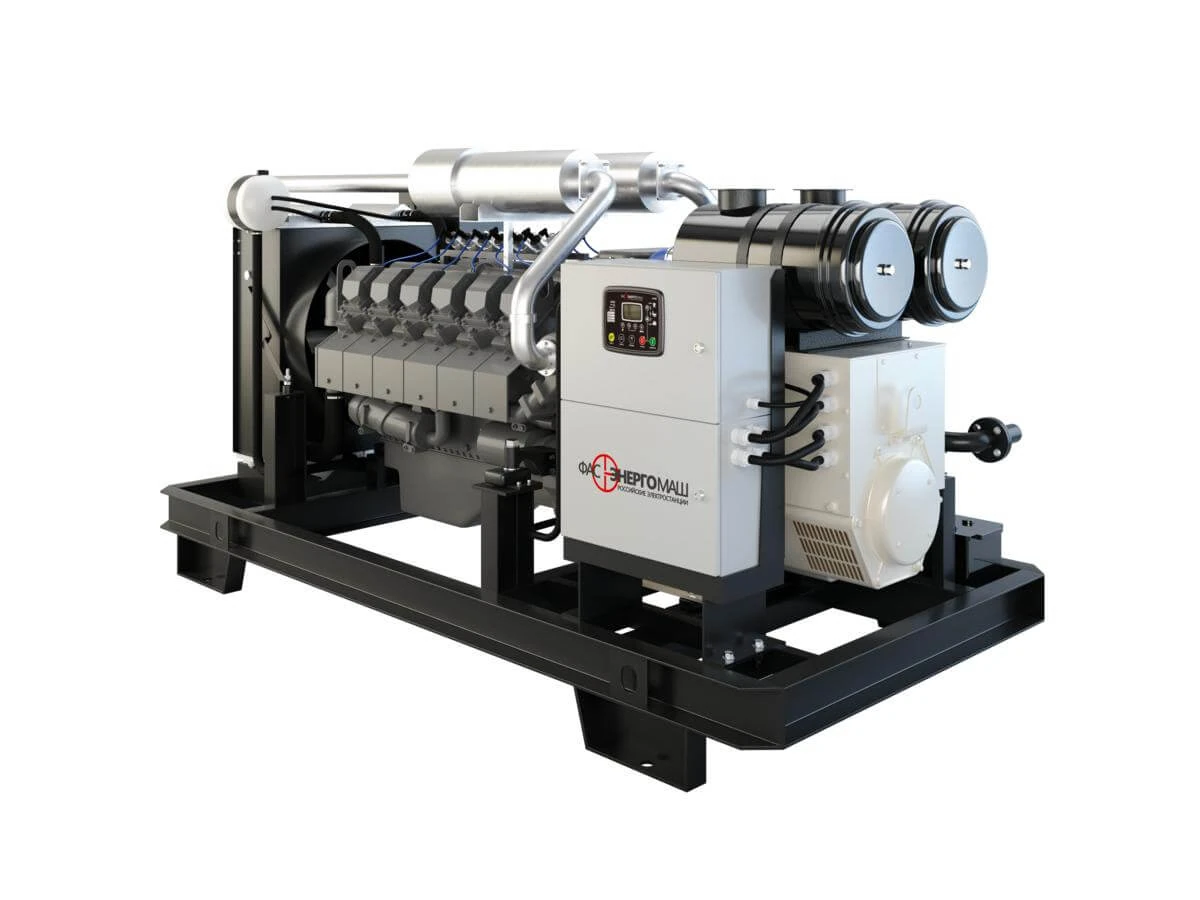

Модели ФАС-100-3/ЯП и ФАС-150-3/ЯП оснащены двигателями ЯМЗ 238. Для ФАС-315-3/ЯП указан двигатель ЯМЗ 8503.10. Частота вращения составляет 1500 об/мин. Генератор выбирают по расчётной нагрузке, условиям размещения и требуемому резервированию.
Конструкция и оснащение
- Электрическая мощность 100, 150 или 315 кВт на метане и СУГ.
- Жидкостное охлаждение и открытая компоновка на раме.
- Электростартер, LCD-дисплей, контроль параметров и автоматическое регулирование.
- Возможность применения базовых моделей в синхронизированных комплексах при соответствующем проектировании.
Модификации и электрическая мощность
Мощность на природном газе и СУГ приведена отдельно для каждой модификации.
| Модель | Метан, кВт | СУГ, кВт | Напряжение, В | Фазы | Двигатель | Обороты двигателя, об/мин |
|---|---|---|---|---|---|---|
| ФАС-100-3/ЯП | 100 | 100 | 400 | 3 | ЯМЗ 238 | 1500 |
| ФАС-150-3/ЯП | 150 | 150 | 400 | 3 | ЯМЗ 238 | 1500 |
| ФАС-315-3/ЯП | 315 | 315 | 400 | 3 | ЯМЗ 8503.10 | 1500 |
Габариты и масса
| Модель | Габариты | Масса |
|---|---|---|

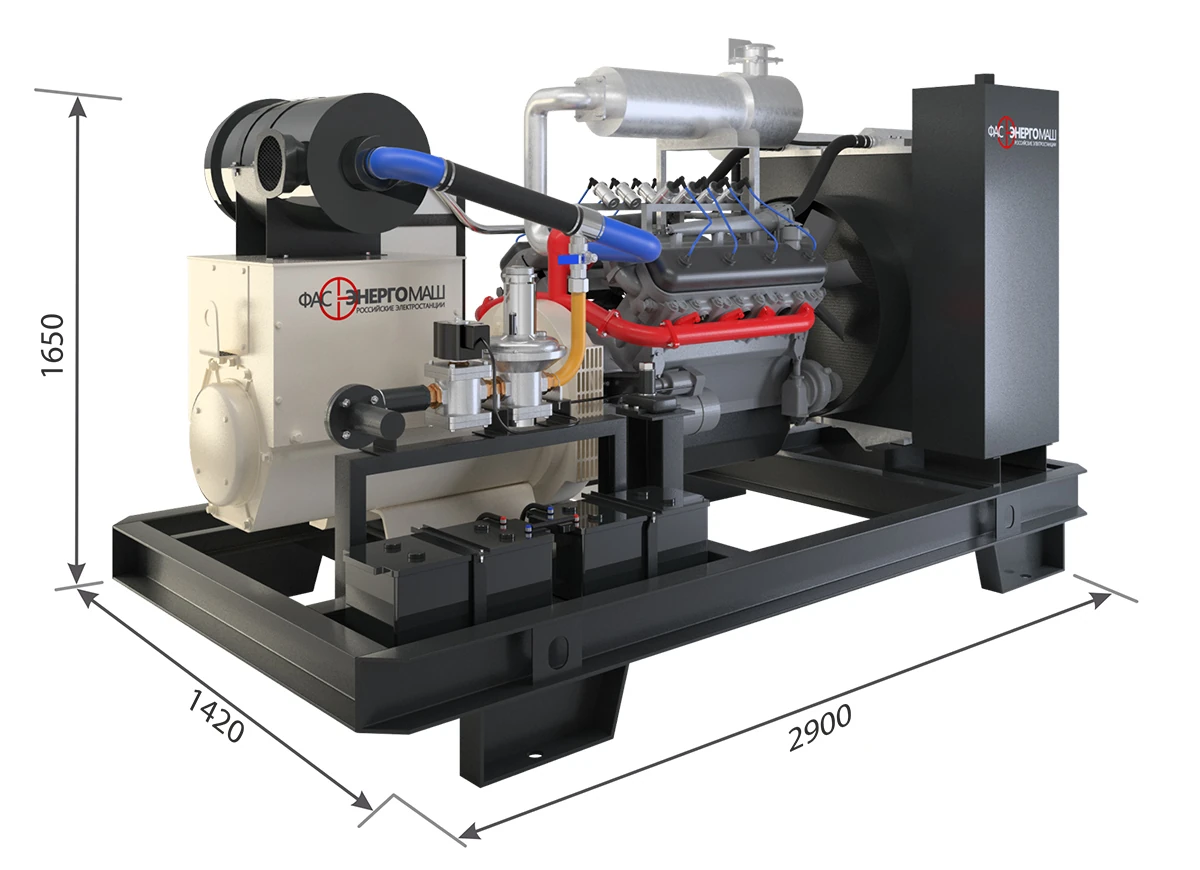

| ФАС-100-3/ЯП | 2900 × 1420 × 1650 мм | 2500 кг |
| ФАС-150-3/ЯП | 2900 × 1420 × 1650 мм | 2500 кг |

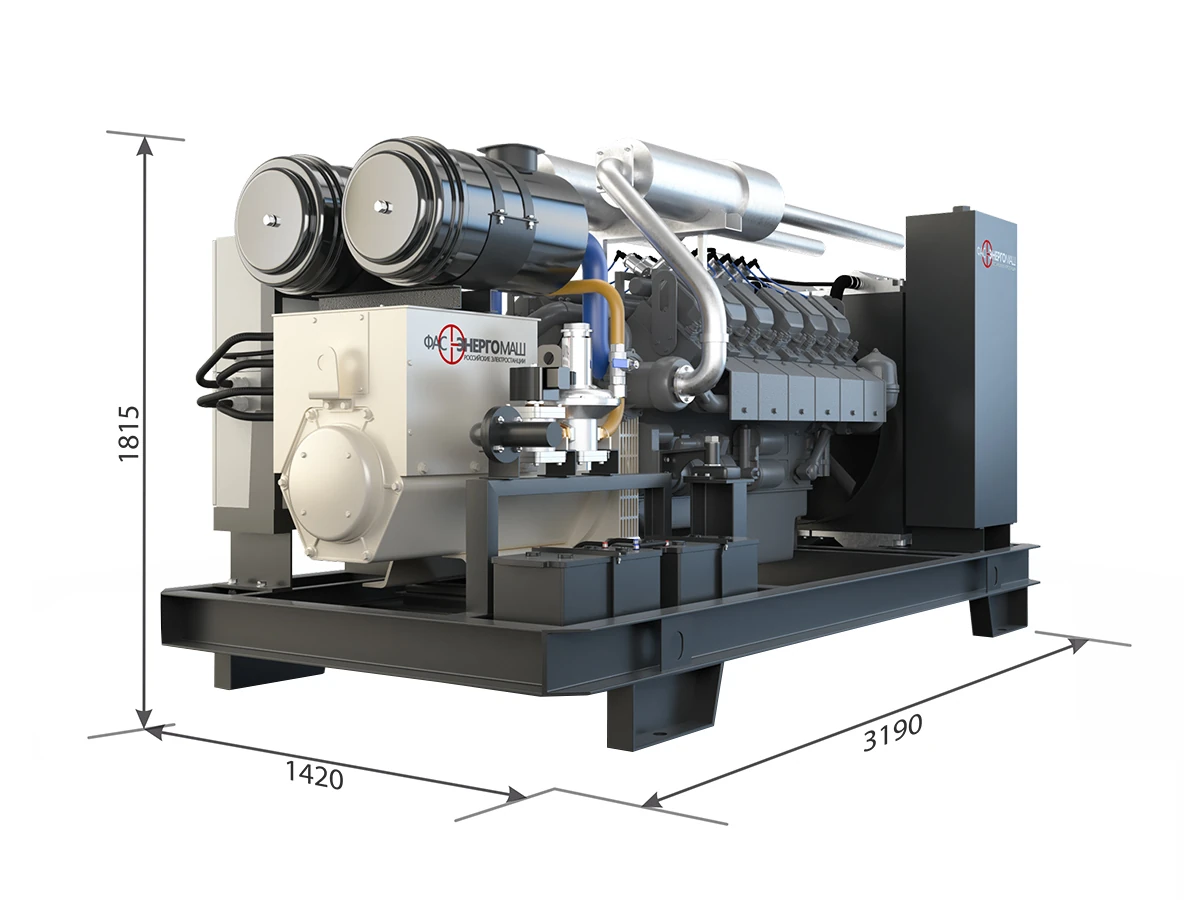

| ФАС-315-3/ЯП | 3190 × 1420 × 1815 мм | 3100 кг |
Дополнительные технические параметры
| Модель | Параметр | Значение |
|---|---|---|
| ФАС-100-3/ЯП | Выходной ток | 180 A |
| ФАС-100-3/ЯП | Уровень шума | 90 дБ |
| ФАС-150-3/ЯП | Выходной ток | 270 A |
| ФАС-150-3/ЯП | Уровень шума | 90 дБ |
| ФАС-315-3/ЯП | Выходной ток | 570 A |
| ФАС-315-3/ЯП | Уровень шума | 90 дБ |
Исполнение и автоматика
| Модель | Охлаждение | Исполнение | Запуск | АВР |
|---|---|---|---|---|
| ФАС-100-3/ЯП | Жидкостное | Открытое | Электростартер | Дополнительная опция |
| ФАС-150-3/ЯП | Жидкостное | Открытое | Электростартер | Дополнительная опция |
| ФАС-315-3/ЯП | Жидкостное | Открытое | Электростартер | Дополнительная опция |
Установки оснащены LCD-дисплеем с русским интерфейсом и автоматическим контролем работы. Схема АВР зависит от состава резервируемой нагрузки и взаимодействия с сетью.
Удельный расход газа
| Модель | Метан, м³/(кВт·ч) | СУГ, кг/(кВт·ч) |
|---|---|---|
| ФАС-100-3/ЯП | 0,32 | 0,3 |
| ФАС-150-3/ЯП | 0,32 | 0,3 |
| ФАС-315-3/ЯП | 0,32 | 0,3 |
Удельный расход относится к единице вырабатываемой электроэнергии. Фактическое потребление зависит от нагрузки, состава газа и условий работы; эти значения не являются часовым расходом всей установки.
Опции и дополнительная комплектация
Синхронизация — проектное решение
Объединение совместимых генераторов для работы на общую нагрузку. Состав агрегатов, контроллеров и распределительного щита определяется проектом.
Когенерация — дополнительный тепловой модуль
Тепловой модуль использует тепло двигателя и выхлопных газов для нагрева воды и технологических процессов. Для генераторов от 40 кВт имеются разработанные технические решения; для меньшей мощности требуется отдельный проект.
Контейнер — дополнительное исполнение

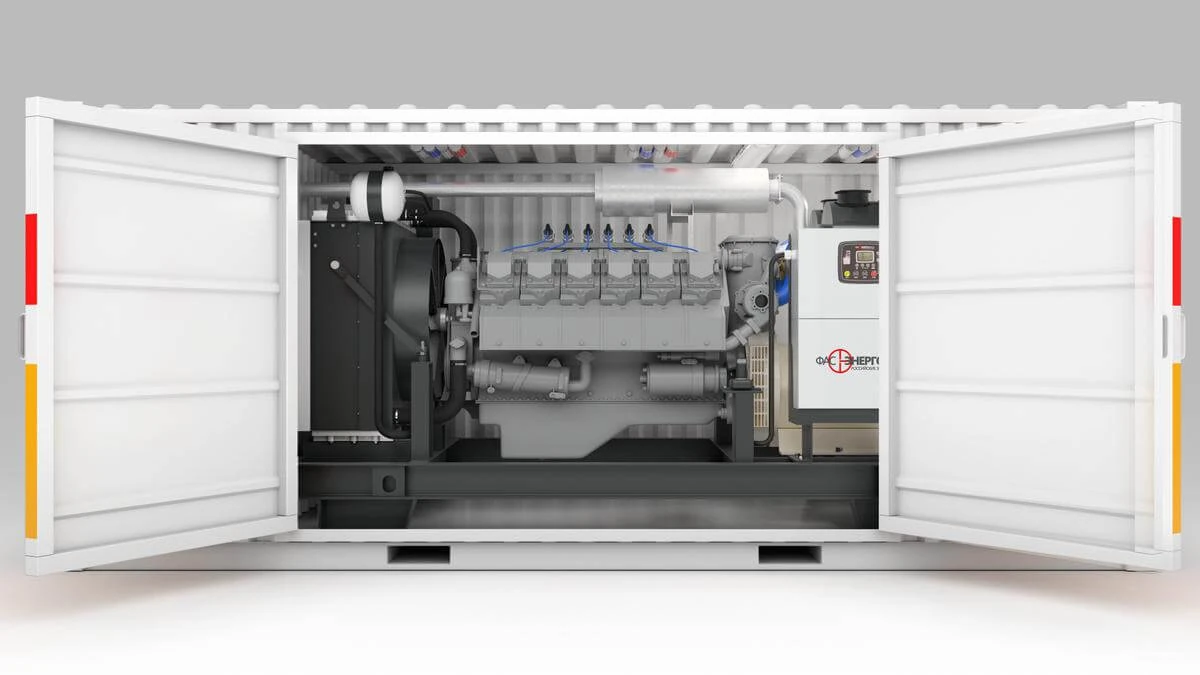

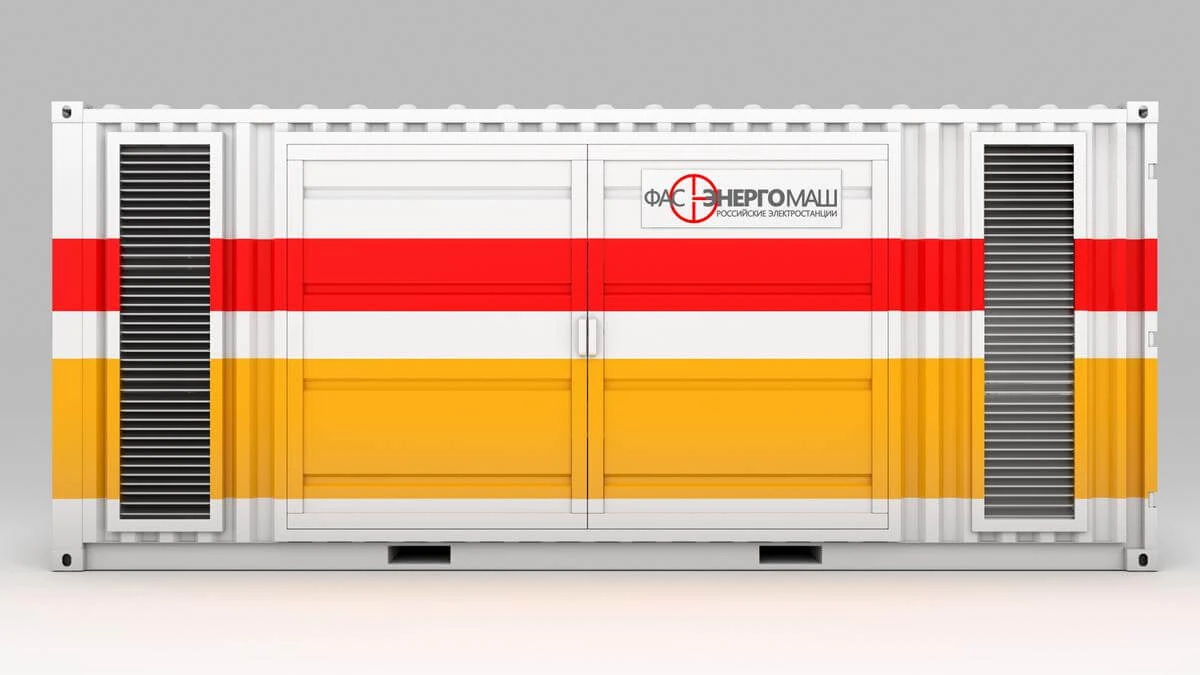

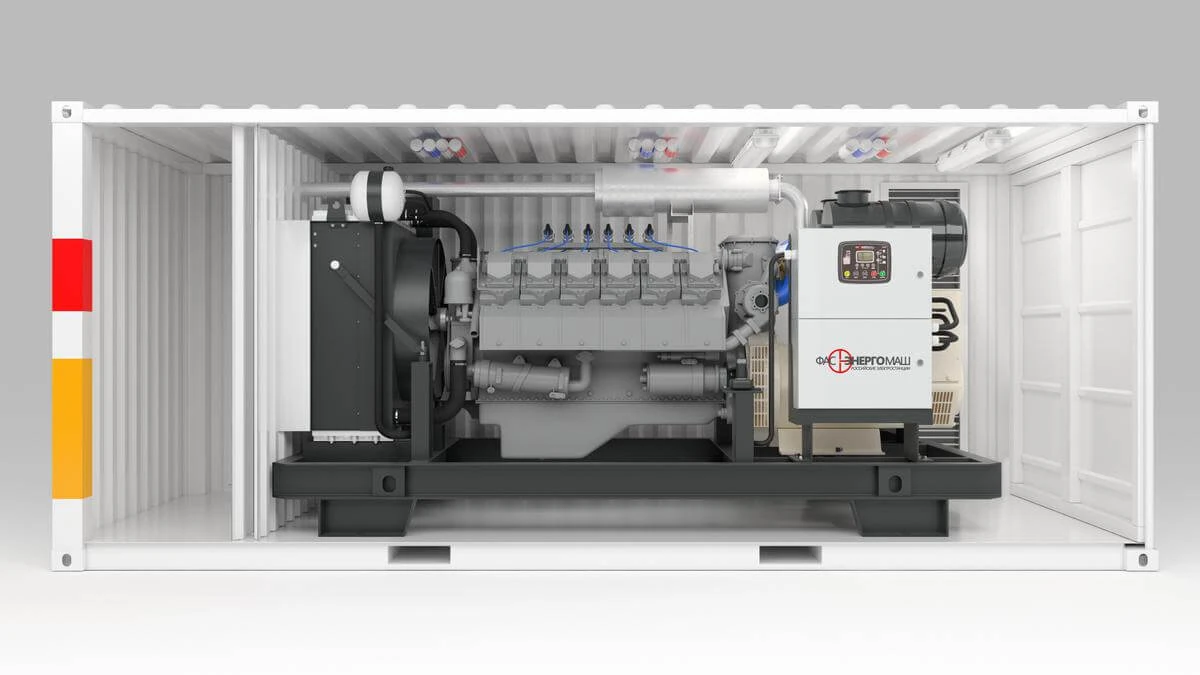

Размещение в блок-контейнере с вентиляцией, освещением, сигнализацией и сервисным доступом. Состав инженерных систем выбирают по климату, количеству агрегатов и условиям эксплуатации.
АВР — по модели в таблице комплектации
Автоматическое переключение нагрузки между внешней сетью и генератором. Для синхронизированных групп используется схема управления комплексом; внешний щит и встроенная автоматика генератора выполняют разные функции.
Рекомендации по подбору и заказу
Открытая установка требует оборудованного помещения или отдельно согласованного защитного исполнения. В проекте определяют приток воздуха, отвод тепла и выхлопа, доступ для ремонта и допустимую нагрузку на основание.
Для автоматического ввода резерва состав щита и алгоритм управления согласуют отдельно. При выборе комплекса из нескольких агрегатов также определяют мощность, которая должна оставаться доступной при остановке одного из них. Само наличие нескольких генераторов не задаёт уровень резервирования без расчёта.
Эксплуатационные вопросы
Можно ли установить ФАС-ЯП под открытым небом?
Базовые модели имеют открытое исполнение без защитного кожуха. Для уличного размещения нужно согласовать контейнер или другое исполнение и проверить условия вентиляции, выхлопа и доступа к оборудованию.
Фотографии и габаритные схемы

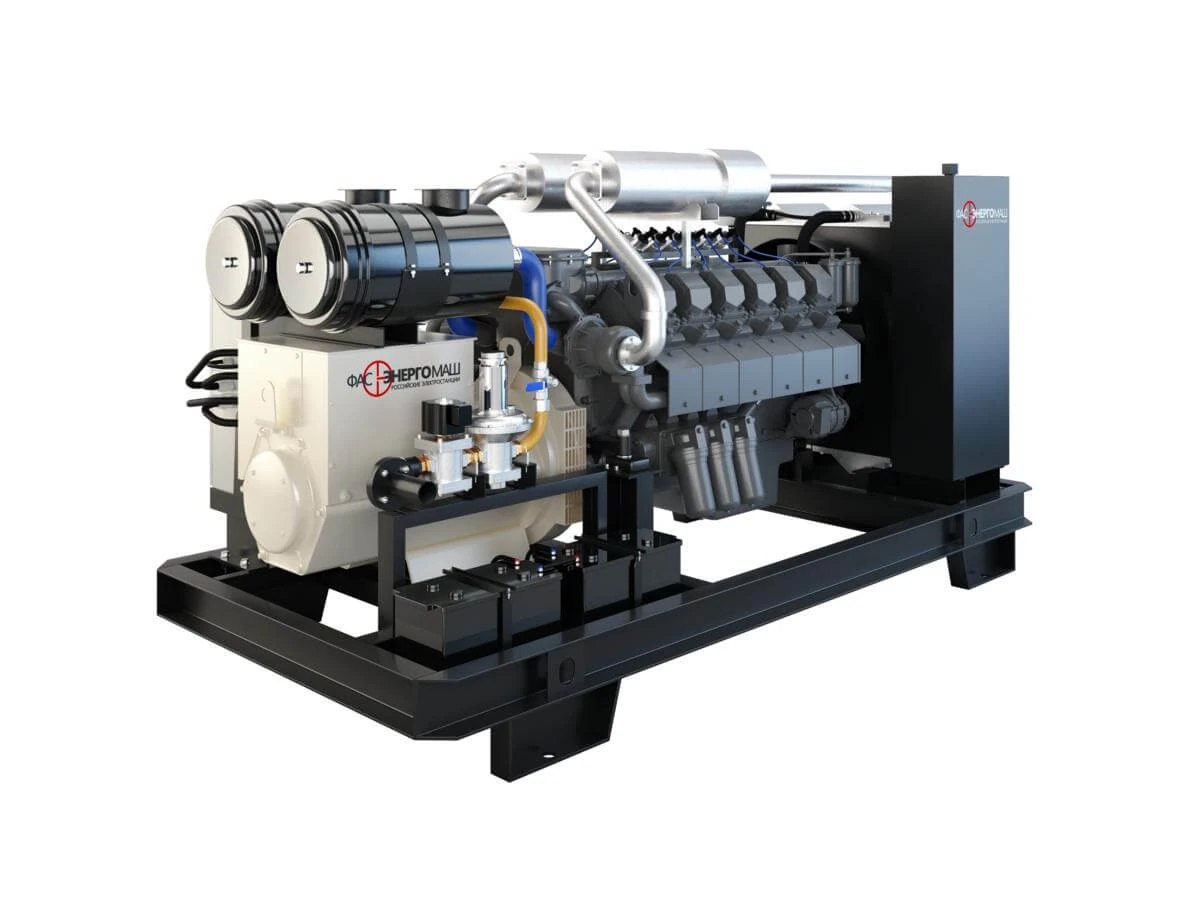

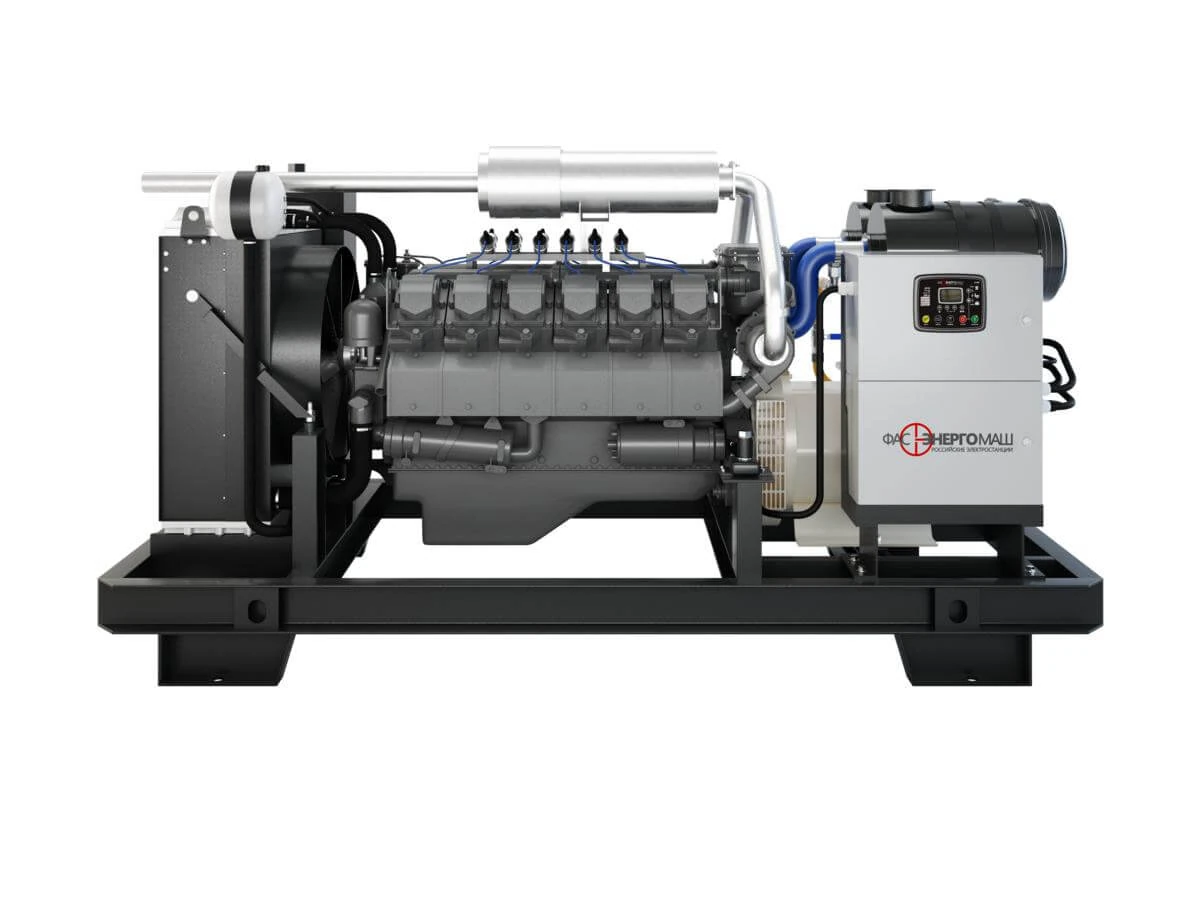

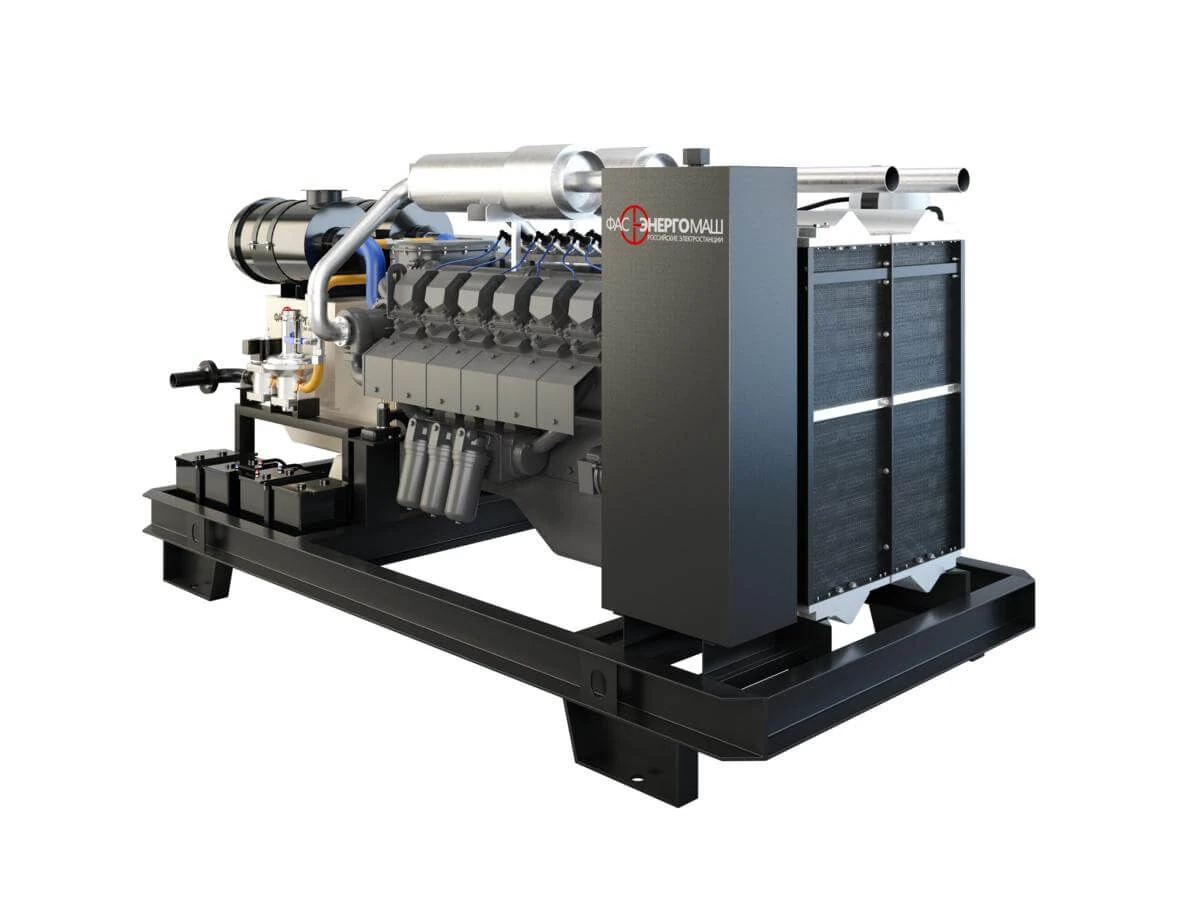

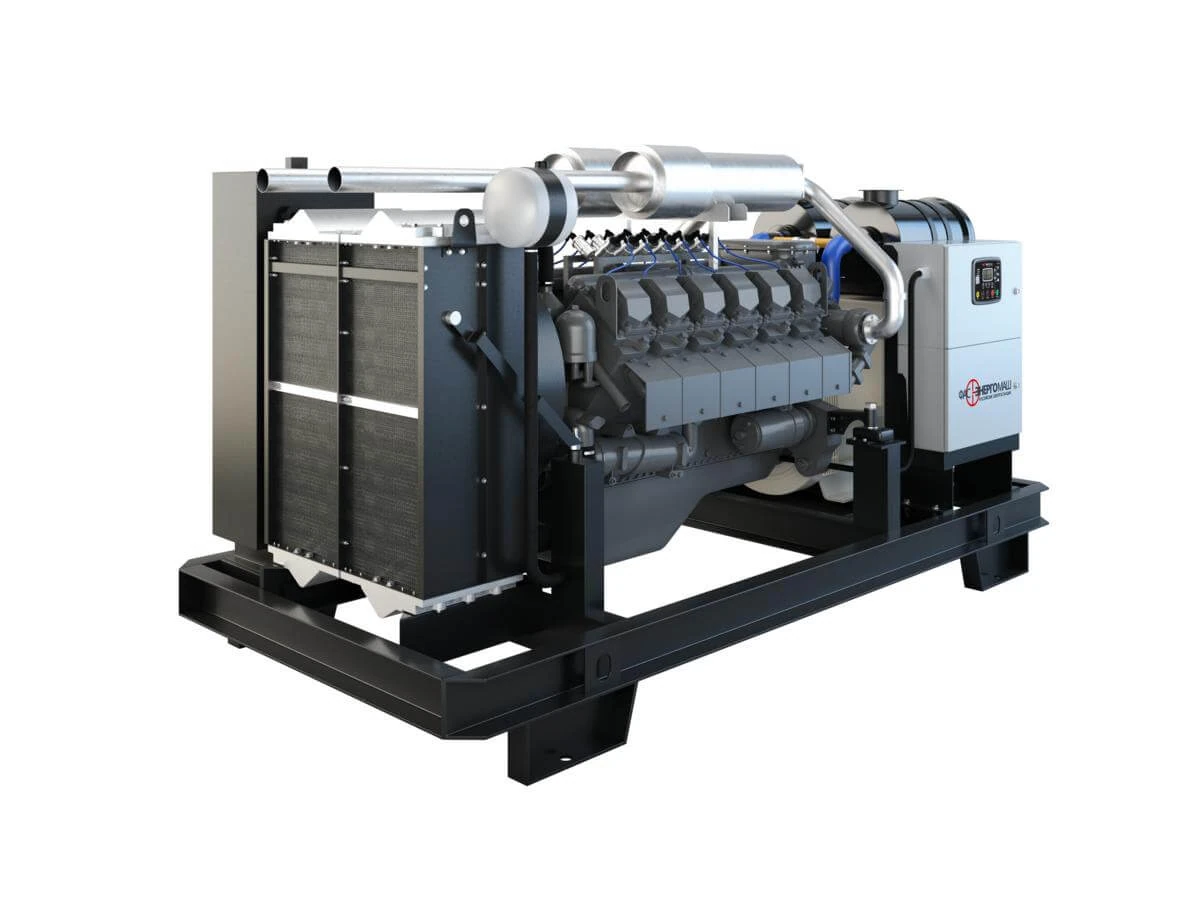

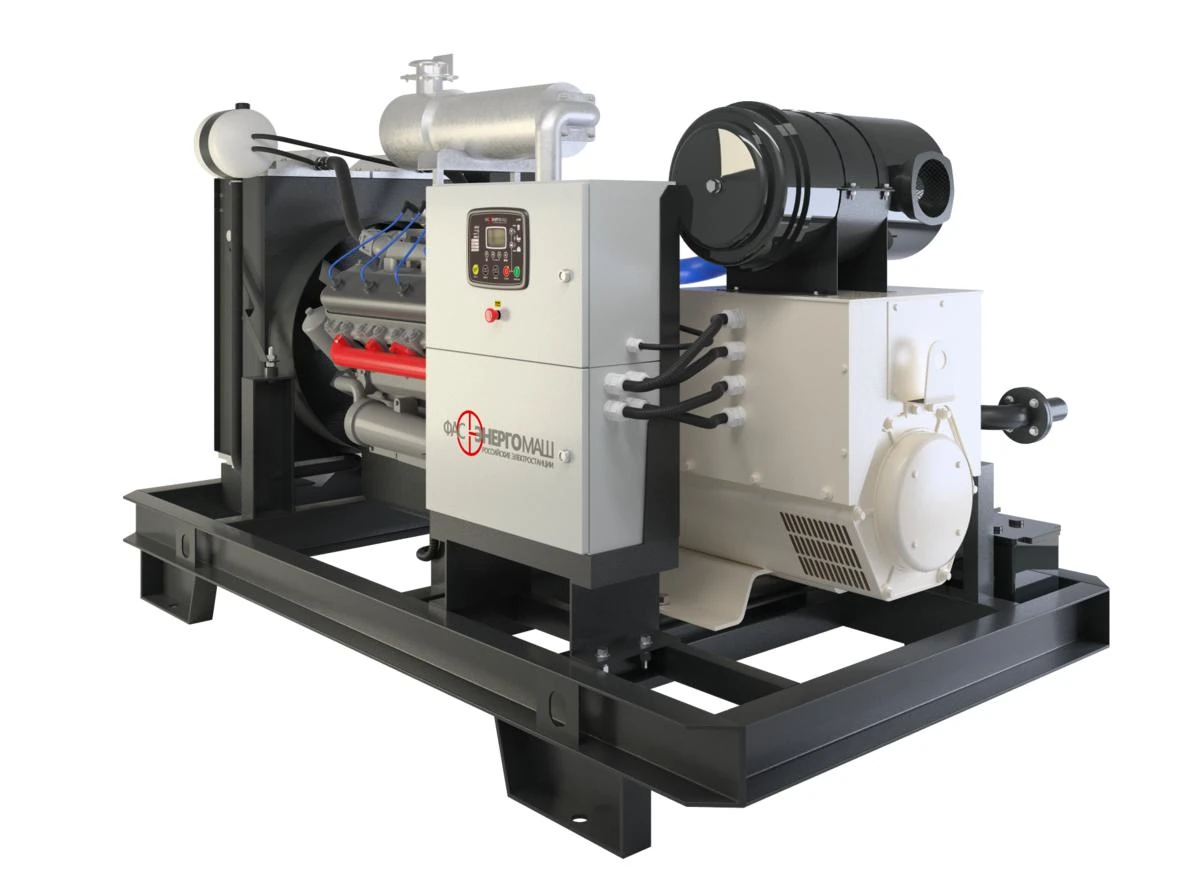

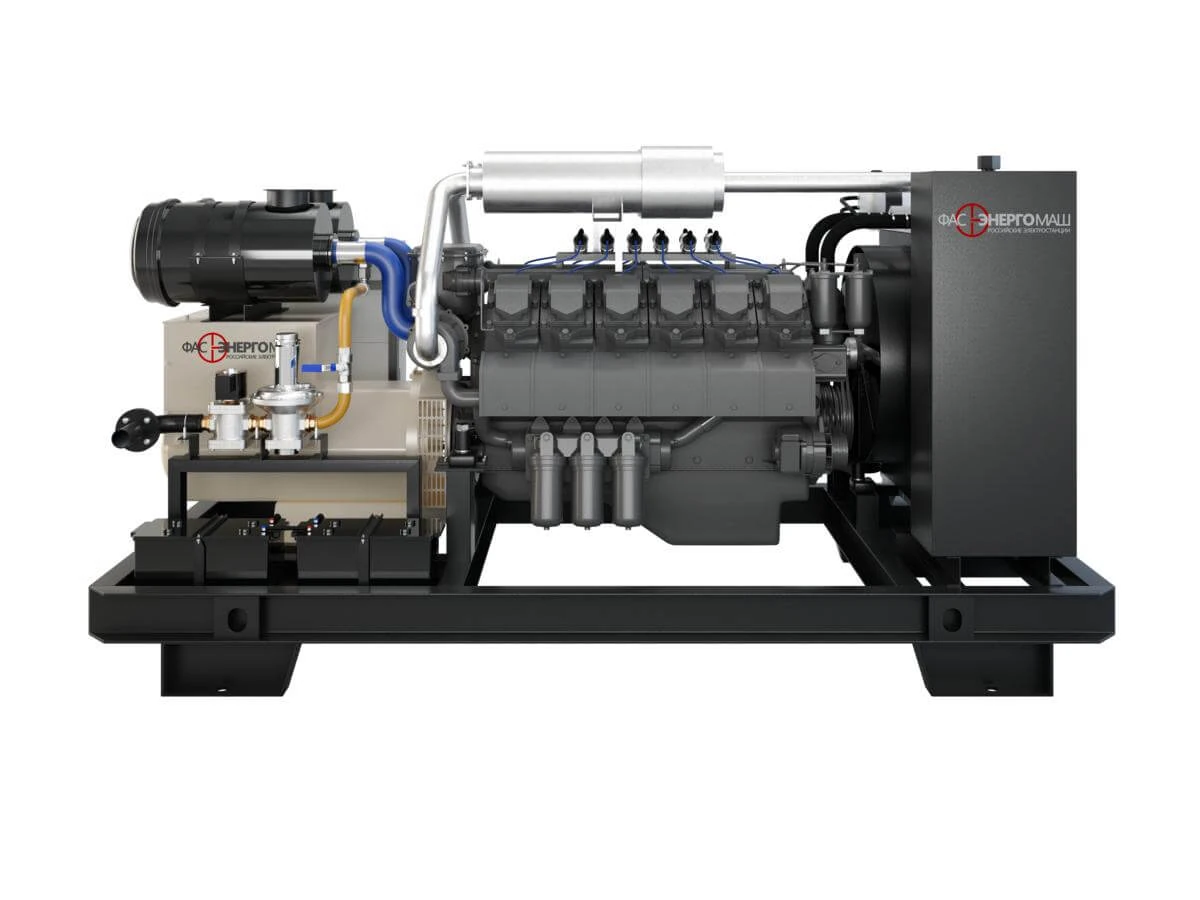

Фотографии производителя показывают исполнения серии. Компоновку выбранной модификации согласуют при заказе.
Все фотографии и схемы (16)
Документация
Руководство по эксплуатации генераторов ФАС с двигателями ЯМЗ (PDF). Применимость редакции к конкретной поставке уточняют по паспорту.
Все генераторы ФасЭнергоМаш · Раздел «Генераторы»
Для подбора и запроса коммерческого предложения сообщите модель, вид газа и параметры нагрузки. Контакты Нефтепродукттехника.
