Трёхфазные газовые генераторы ФАС-35-3/ЗР и ФАС-40-3/ЗР оснащены двигателем ЗМЗ 409. Закрытые установки с жидкостным охлаждением работают на метане или СУГ и выдают 400 В.
Назначение и область применения
Генераторы ФАС-ЗР предназначены для основного и резервного электроснабжения с трёхфазным выходом 400 В. В серии используются двигатели ЗМЗ 409, адаптированные для природного и сжиженного углеводородного газа. Двигатель и генератор размещены в закрытом корпусе с шумоизоляцией.
ФАС-35-3/ЗР и ФАС-40-3/ЗР имеют одинаковые опубликованные габариты и массу, но различаются электрической мощностью и выходным током. Для обеих моделей мощность на метане совпадает с мощностью на СУГ.
Конструкция и оснащение
- Двигатель ЗМЗ 409 с жидкостным охлаждением.
- Мощность 35 или 40 кВт, трёхфазный выход 400 В.
- Закрытое исполнение, электростартер и электронный контроль работы.
- LCD-дисплей с русским интерфейсом; исполнение АВР уточняют в спецификации.
Модификации и электрическая мощность
Мощность на природном газе и СУГ приведена отдельно для каждой модификации.
| Модель | Метан, кВт | СУГ, кВт | Напряжение, В | Фазы | Двигатель | Обороты двигателя, об/мин |
|---|---|---|---|---|---|---|
| ФАС-35-3/ЗР | 35 | 35 | 400 | 3 | ЗМЗ 409 | 2900 |
| ФАС-40-3/ЗР | 40 | 40 | 400 | 3 | ЗМЗ 409 | 2900 |
Габариты и масса
| Модель | Габариты | Масса |
|---|---|---|
| ФАС-35-3/ЗР | 1800 × 1050 × 1250 мм | 710 кг |
| ФАС-40-3/ЗР | 1800 × 1050 × 1250 мм | 710 кг |
Дополнительные технические параметры
| Модель | Параметр | Значение |
|---|---|---|
| ФАС-35-3/ЗР | Выходной ток | 63,4 A |
| ФАС-35-3/ЗР | Уровень шума | 66 дБ |
| ФАС-40-3/ЗР | Выходной ток | 72,5 A |
| ФАС-40-3/ЗР | Уровень шума | 66 дБ |
Исполнение и автоматика
| Модель | Охлаждение | Исполнение | Запуск | АВР |
|---|---|---|---|---|
| ФАС-35-3/ЗР | Жидкостное | Закрытое | Электростартер | В комплекте |
| ФАС-40-3/ЗР | Жидкостное | Закрытое | Электростартер | В комплекте |
Установки оснащены LCD-дисплеем с русским интерфейсом и автоматическим контролем работы. Схема АВР зависит от состава резервируемой нагрузки и взаимодействия с сетью.
Удельный расход газа
| Модель | Метан, м³/(кВт·ч) | СУГ, кг/(кВт·ч) |
|---|---|---|
| ФАС-35-3/ЗР | 0,35 | 0,3 |
| ФАС-40-3/ЗР | 0,35 | 0,3 |
Удельный расход относится к единице вырабатываемой электроэнергии. Фактическое потребление зависит от нагрузки, состава газа и условий работы; эти значения не являются часовым расходом всей установки.
Опции и дополнительная комплектация
Синхронизация — проектное решение
Объединение совместимых генераторов для работы на общую нагрузку. Состав агрегатов, контроллеров и распределительного щита определяется проектом.
Когенерация — дополнительный тепловой модуль
Тепловой модуль использует тепло двигателя и выхлопных газов для нагрева воды и технологических процессов. Для генераторов от 40 кВт имеются разработанные технические решения; для меньшей мощности требуется отдельный проект.
Контейнер — дополнительное исполнение
Размещение в блок-контейнере с вентиляцией, освещением, сигнализацией и сервисным доступом. Состав инженерных систем выбирают по климату, количеству агрегатов и условиям эксплуатации.
АВР — по модели в таблице комплектации
Автоматическое переключение нагрузки между внешней сетью и генератором. Для синхронизированных групп используется схема управления комплексом; внешний щит и встроенная автоматика генератора выполняют разные функции.
Рекомендации по подбору и заказу
Серию рассматривают для объектов, где нужно обеспечить работу трёхфазного оборудования и распределённых однофазных потребителей. При выборе мощности учитывают режим включения электродвигателей, насосов, компрессоров и других нагрузок с пусковыми токами.
Для автоматического резервирования согласуют щит переключения, выделенную группу потребителей и порядок возвращения на внешнюю сеть. В проекте размещения предусматривают вентиляцию, выхлоп и сервисные проходы. Одинаковые габариты двух моделей позволяют сравнить их по мощности без изменения опубликованного размера корпуса.
Эксплуатационные вопросы
Нужно ли менять площадку при выборе между 35 и 40 кВт?

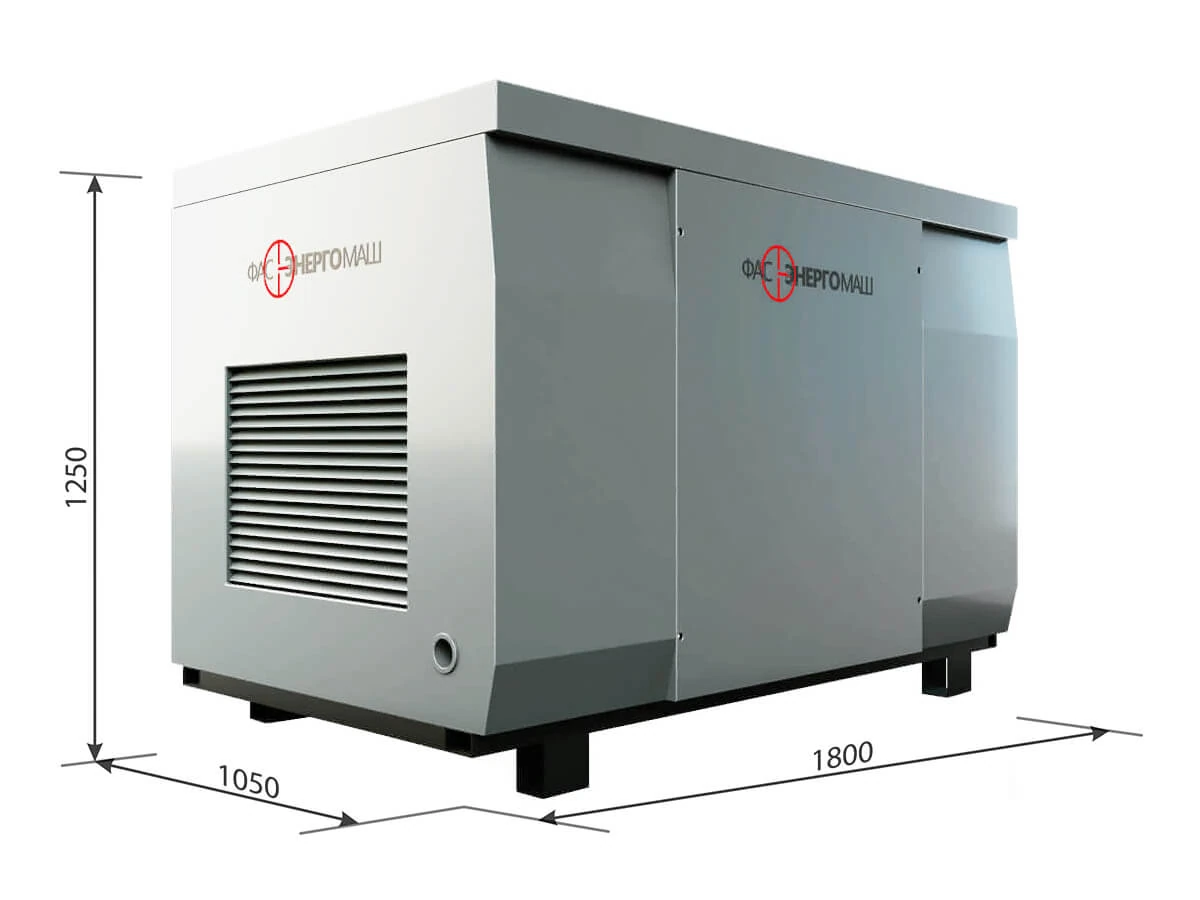

Для обеих модификаций опубликованы габариты 1800 × 1050 × 1250 мм и масса 710 кг. Окончательные требования к основанию и расстояниям для обслуживания проверяют по монтажной документации поставки.
Фотографии и габаритные схемы

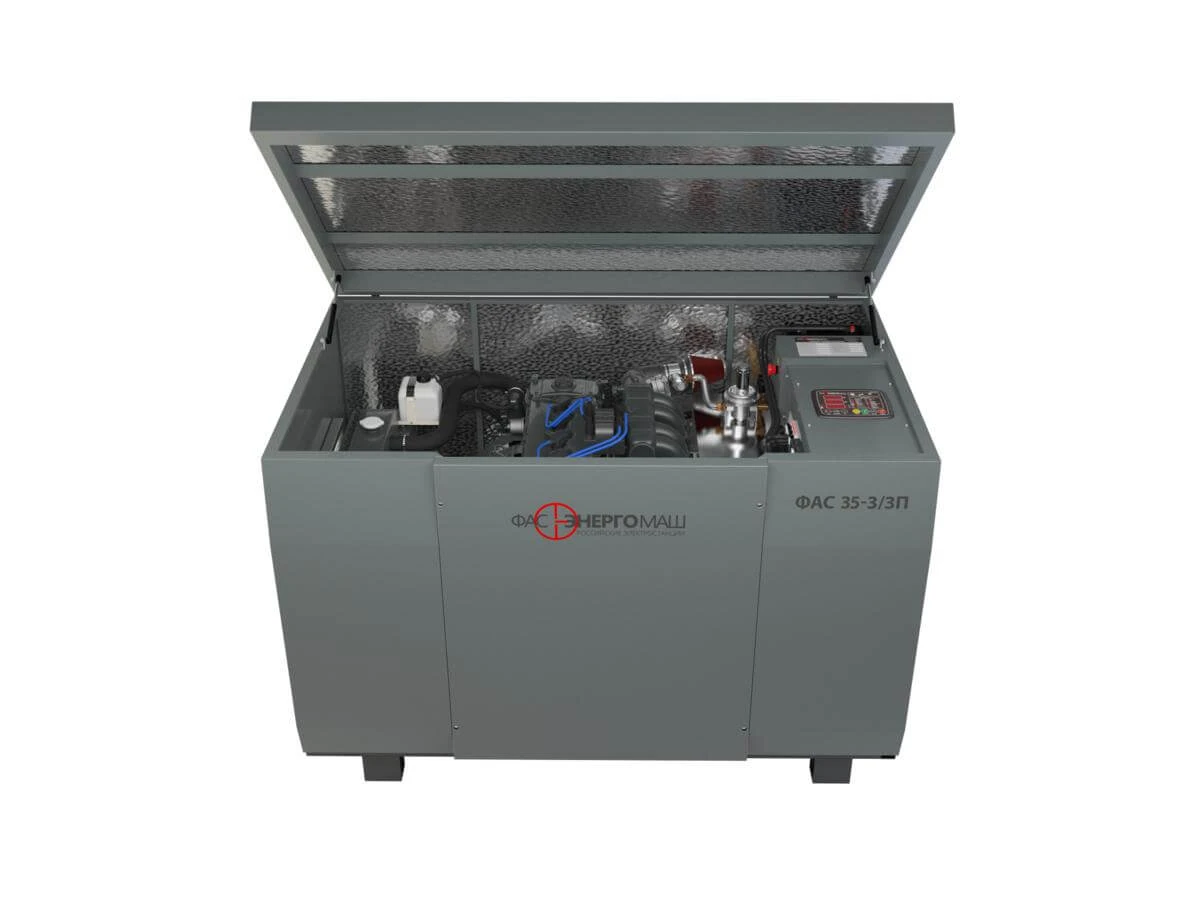

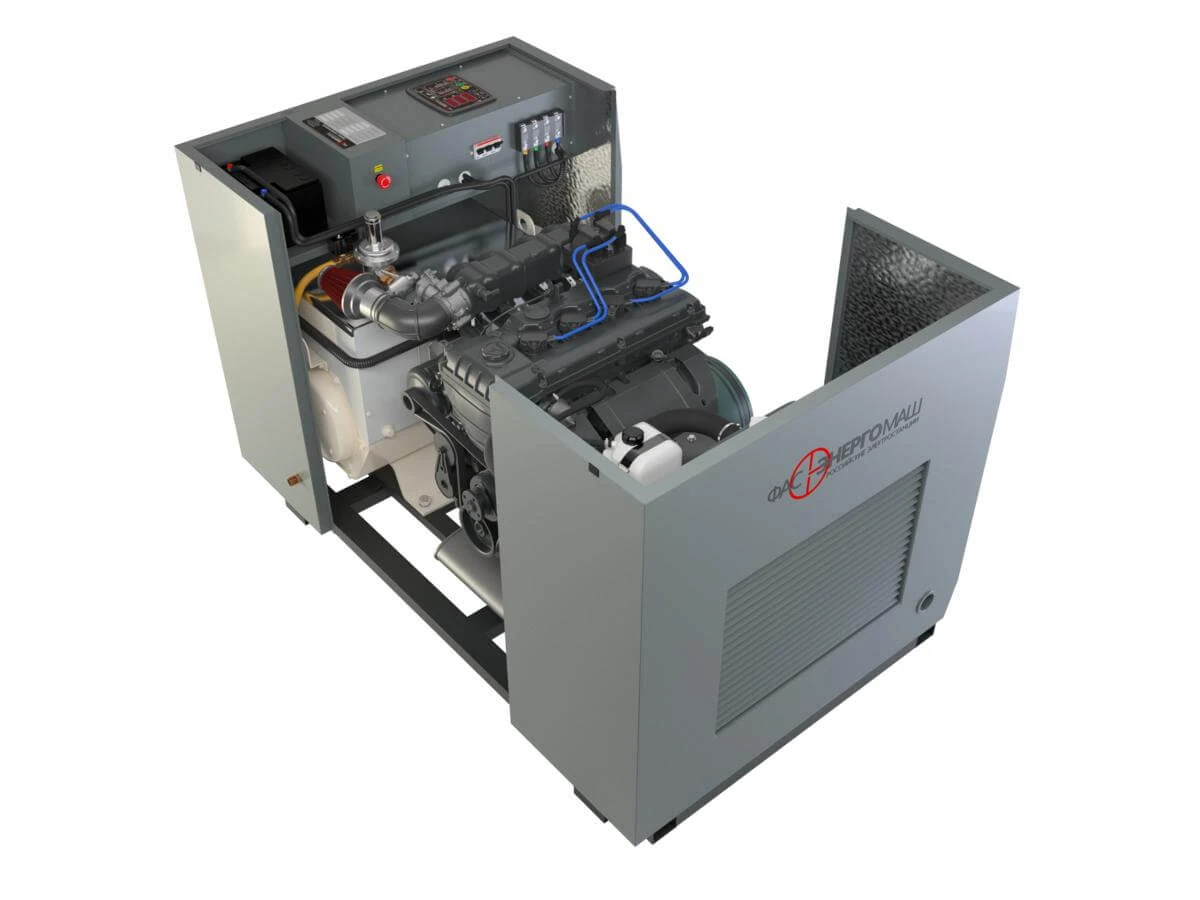

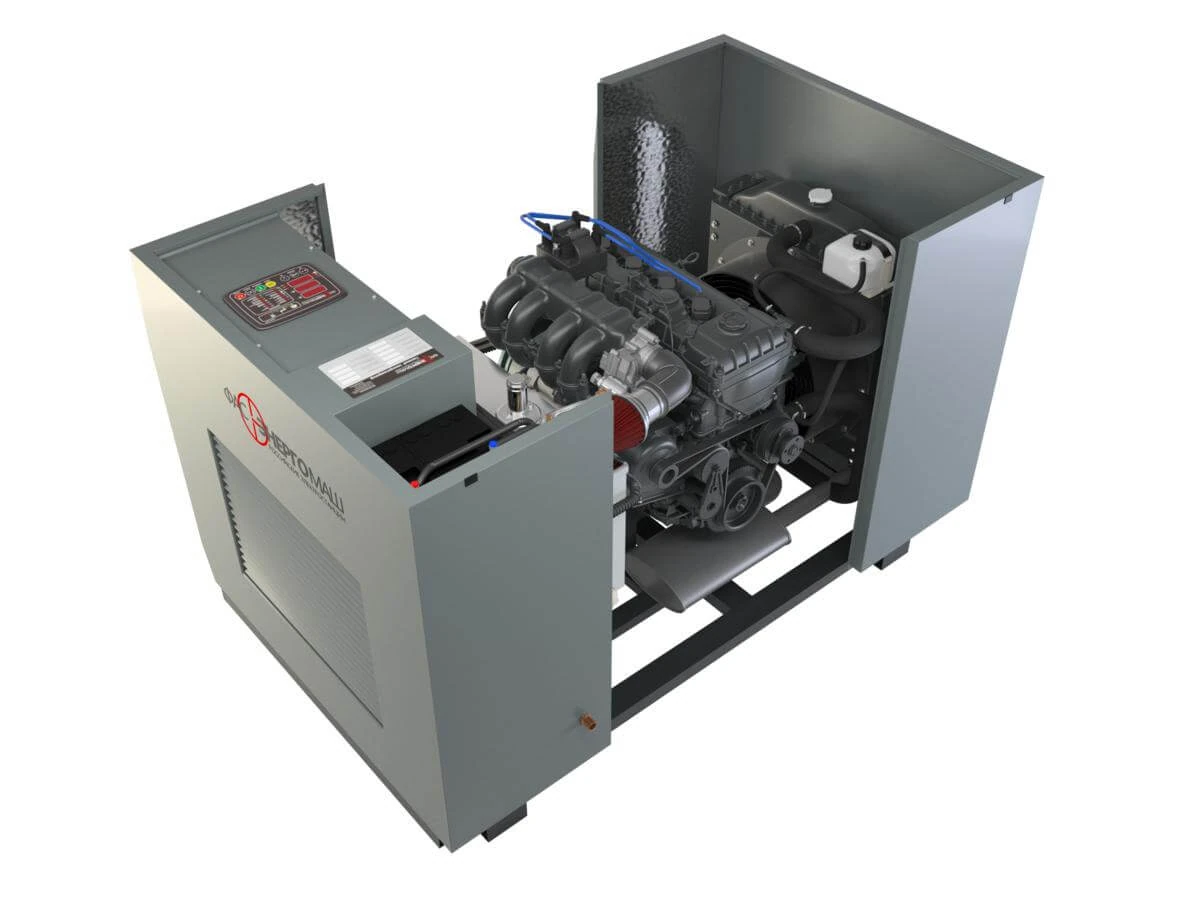

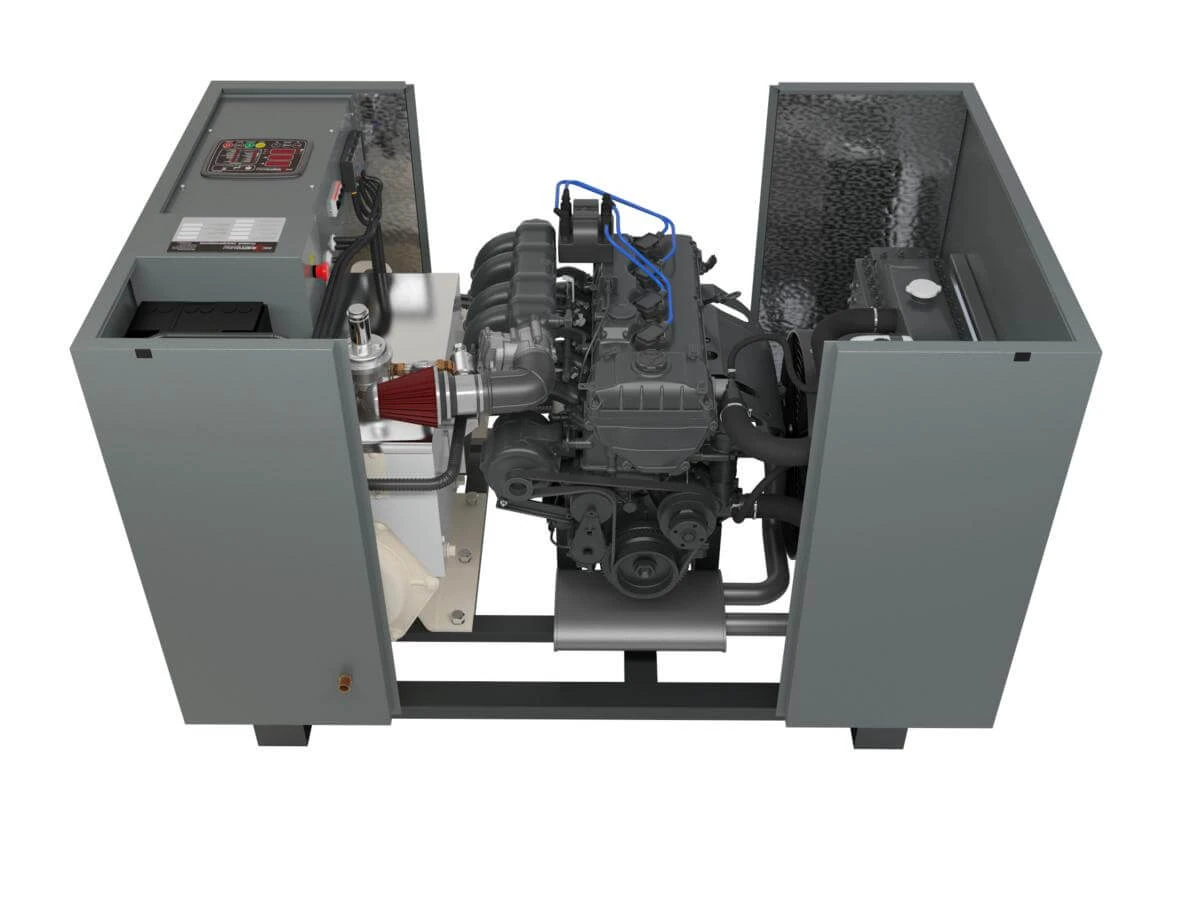

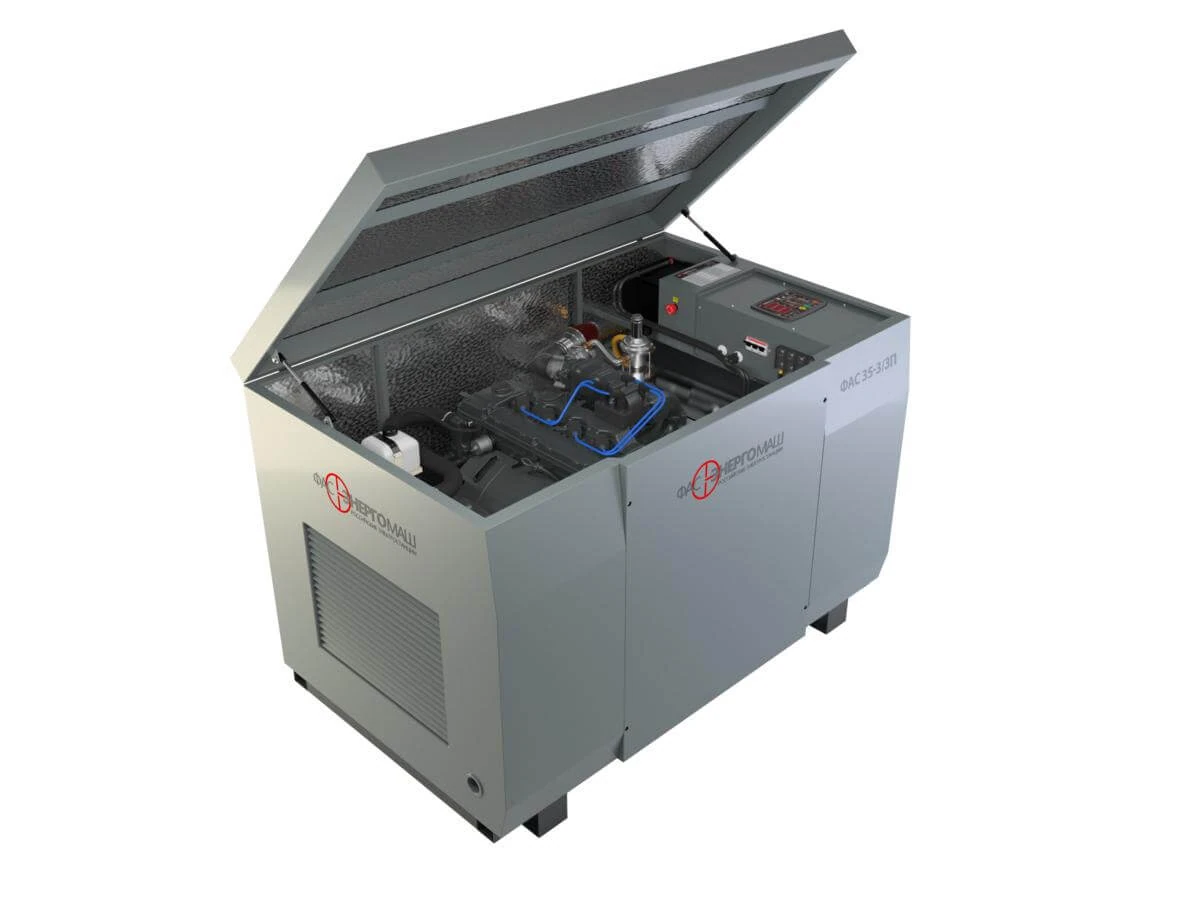

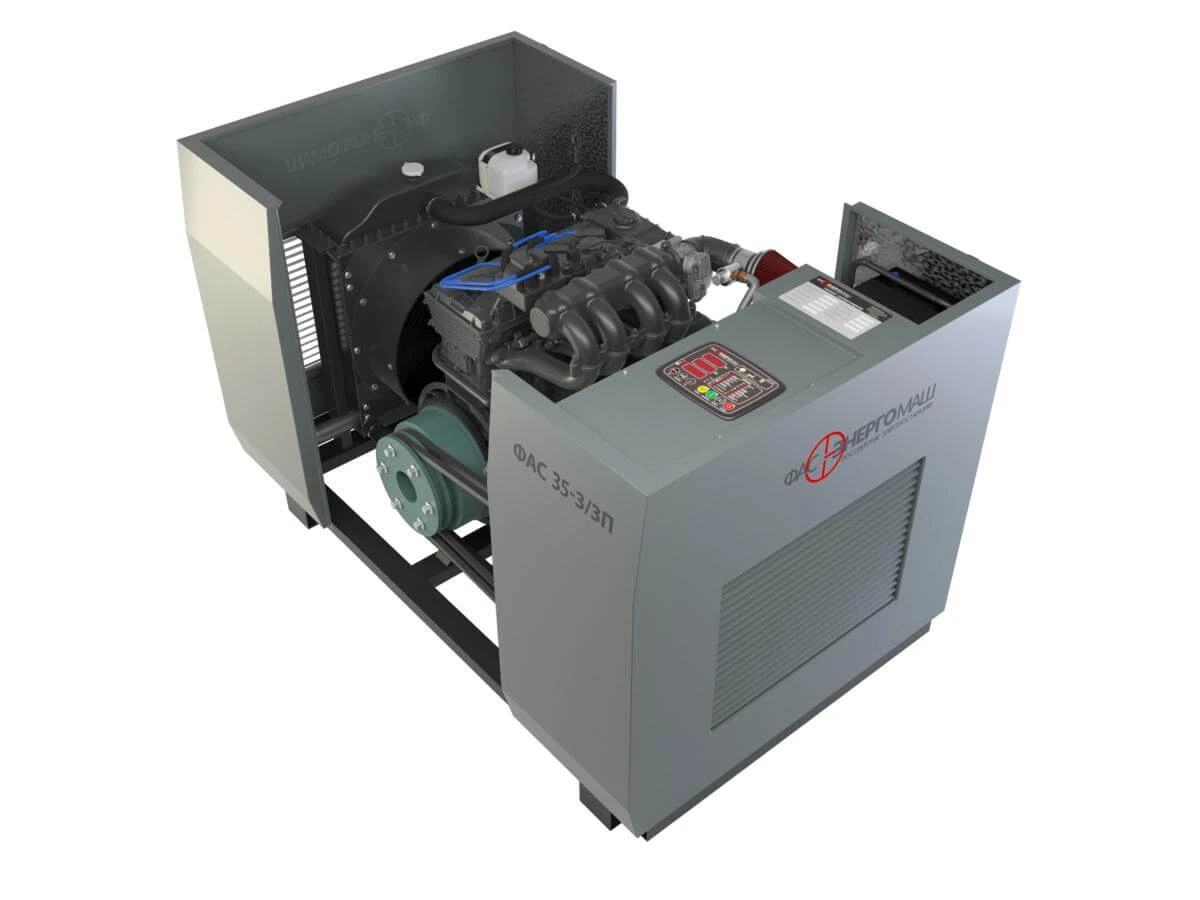

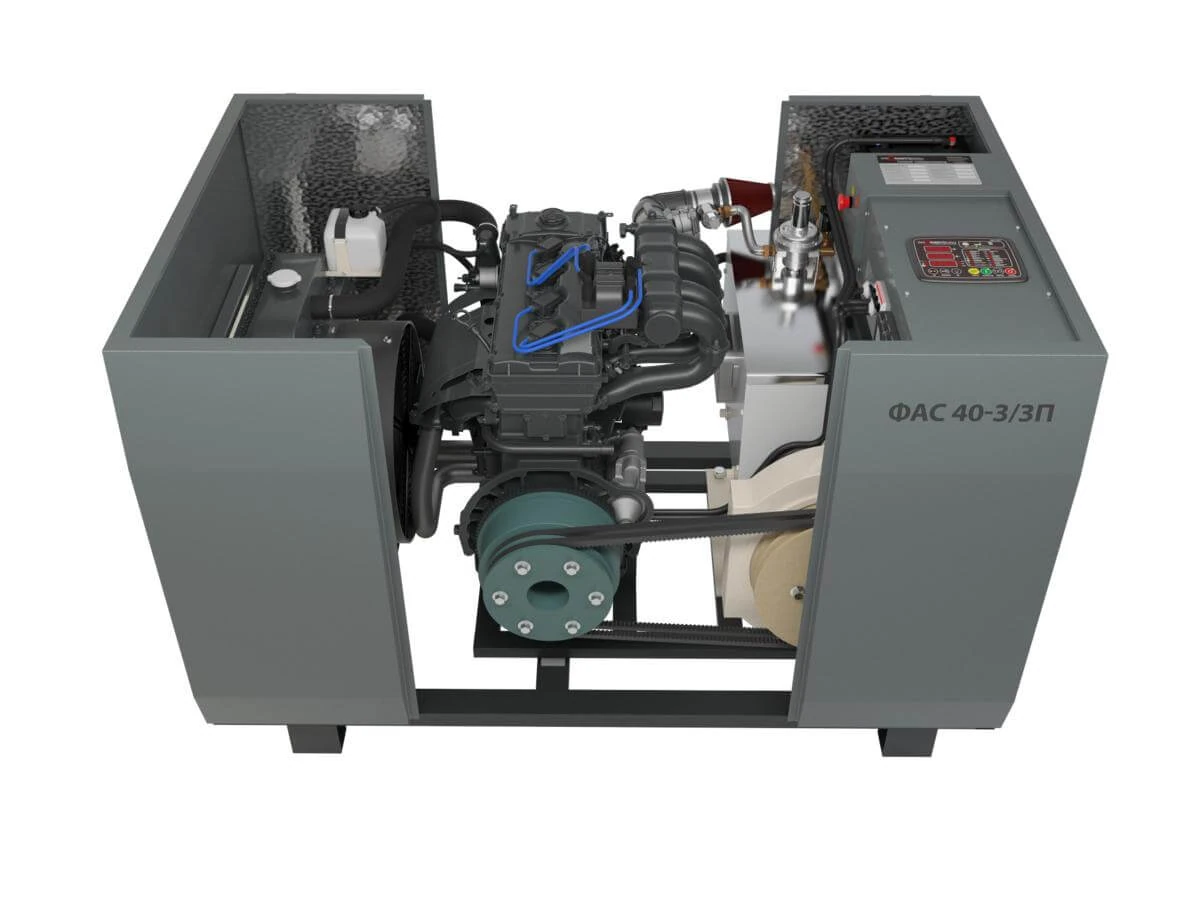

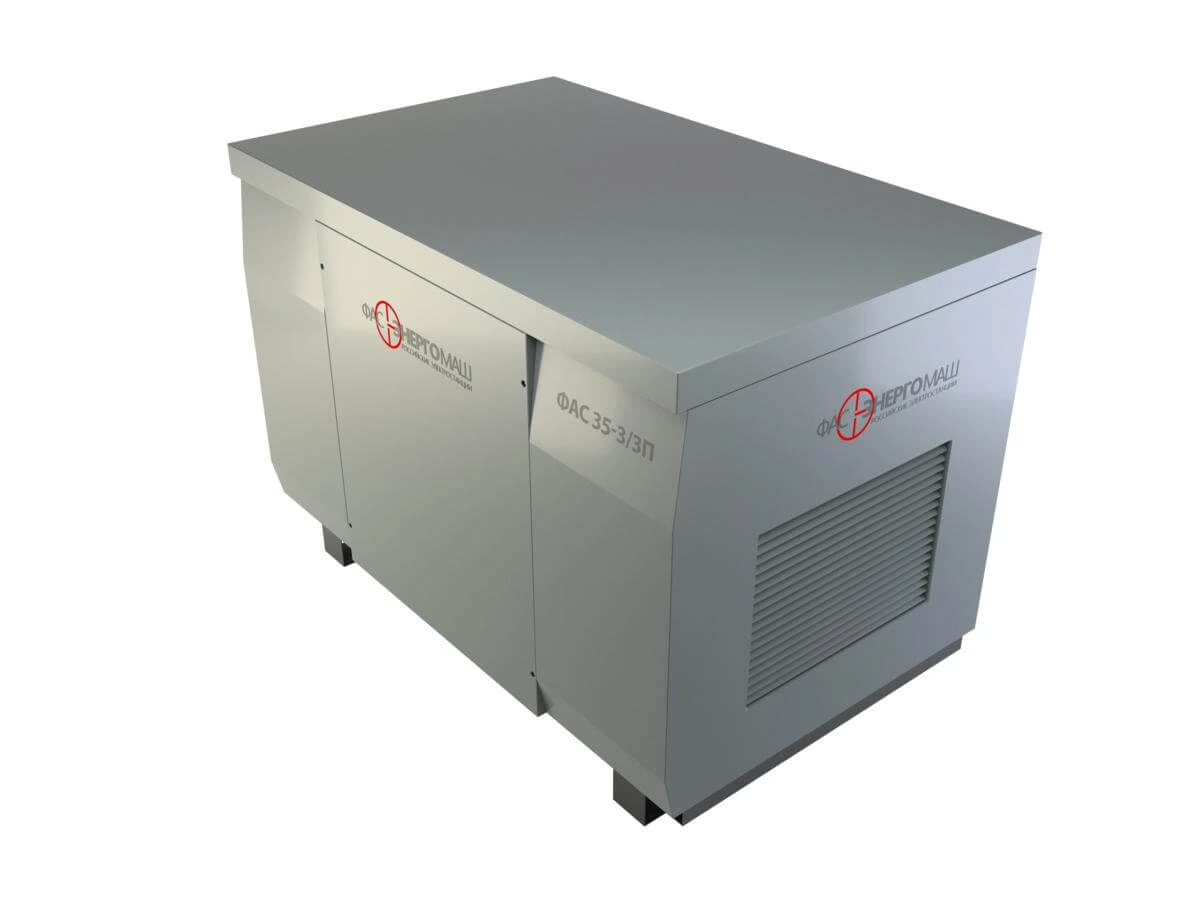

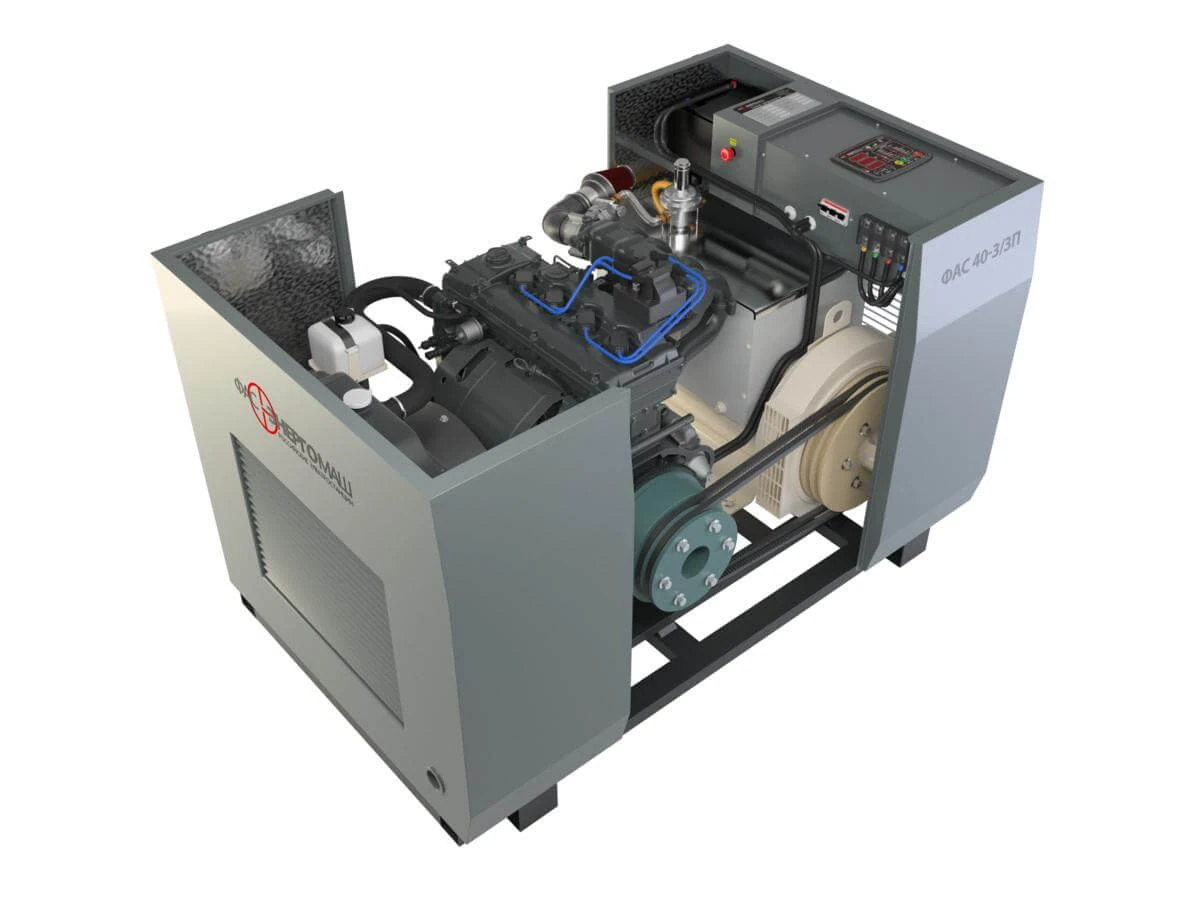

Фотографии производителя показывают исполнения серии. Компоновку выбранной модификации согласуют при заказе.
Все фотографии и схемы (18)
Все генераторы ФасЭнергоМаш · Раздел «Генераторы»
Для подбора и запроса коммерческого предложения сообщите модель, вид газа и параметры нагрузки. Контакты Нефтепродукттехника.
